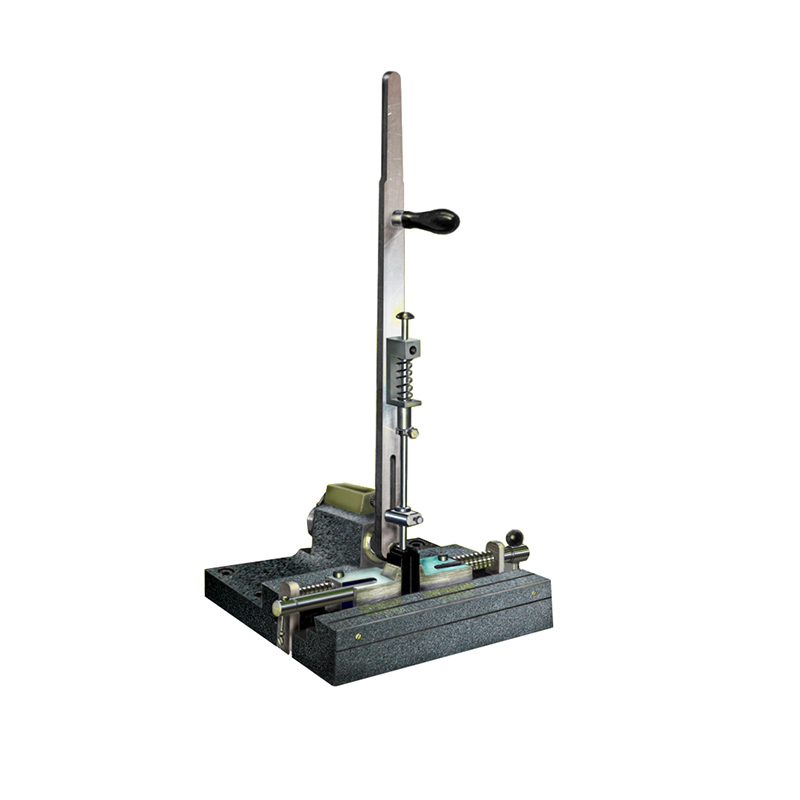

ИХ 5111 Прибор для испытания проволоки, полос и лент на перегиб
Прибор предназначен для испытания на перегиб проволоки из черных и цветных металлов и их сплавов, а также лент, листового и полосового проката. Также может быть использован для испытаний других материалов, в т.ч. образцов из биметаллов, в пределах его технических возможностей. Принцип действия прибора основан на изгибе образца, зажатого в губках тисков, вправо и влево на 900, до разрушения или до достижения числа перегибов, соответствующего техническим условиям на испытываемый материал.
Число одновременно испытываемых образцов |
1 |
Расстояние от верхней образующей валиков до нижней кромки поводка, мм |
от 5 до 50 |
Угол отклонения рычага вправо и влево от вертикали, град. |
90 |
Усилие предварительного натяжения образца, N |
от 1 до 60 |
Размеры испытываемых образцов, мм: |
|
а) проволоки: |
|
- диаметр |
свыше 0,5 до 5 |
- длина |
от 100 до 150 |
б) проволоки фасонной: |
|
- диаметр описанной окружности |
свыше 0,5 до 5 |
- длина |
от 100 до 150 |
в) ленты, листового и полосового проката: |
|
- толщина |
свыше 0,3 до 3 |
- ширина |
20 - 5 |
- длина |
от 100 до 150 |
Габаритные размеры, мм ( длина х ширина х высота) |
335х205х480 |
Масса, кг: |
|
- прибора |
17,5 |
- прибора с футляром ЗИП |
23,0 |
