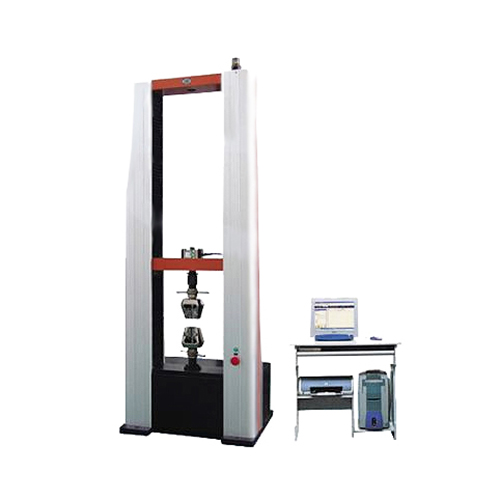

Разрывная машина WDW-20E

2 425 858 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Time Group inc., КИТАЙ
ГосРеестр:
Гарантия: 12 месяцев

Электромеханическая универсальная испытательная машина TIME WDW-20E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Электромеханическая универсальная испытательная машина TIME WDW-20E применяется в лабораториях контроля качества, на предприятиях, связанных с производством неметаллических материалов или их применяющих, например, при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Основные преимущества испытательной машины TIME WDW-20E:

  • большая рабочая зона для испытаний на растяжение, сжатие и изгиб;
  • высокая жесткость конструкции силовой рамы для точного перемещения траверсы;
  • высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании;
  • датчик силы установлен на подвижной траверсе;
  • концевые выключатели для защиты оператора и узлов испытательной машины;
  • программная защита от перегруза датчика силы, и кнопка аварийного останова;
  • выносной пульт для ручного управления траверсой при установке образца в зоне испытания.


Возможности программного обеспечения WinWDW:

Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
  • ReH - верхний предел текучести;
  • ReL - нижний предел текучести;
  • Rm - временное сопротивление;
  • Rp - условный предел текучести;
  • A - относительное удлинение;
  • Agt - относительное равномерное удлинение;
  • E - модуль упругости;
  • Z - относительное сужение.



Наименование

Краткая характеристика

Количество

Примечание

1

AC серво мотор и система

Мощность 0.75 кВт

1 комплект

Panasonic Co. Ltd. of Japan

2

Программное обеспечение и система измерения

WinWDW

1 комплект

TIME Group Inc.

3

Ходовые винты

-

2 шт.

Jining Bote

4

Трансформатор

-

1 шт.

-

5

Датчик нагрузки(тензодатчик)

20 кН

1 шт.

Transcell PSD-2TSJTH (USA)

6

Экстензометр

YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм

1 шт.

-

7

Фотоэлектрический энкодер

Omron 2000

1 шт.

-

8

Персональный компьютер*

P4/256MDDR/80G

1 шт.

Lenovo

9

Принтер

HP 1368(A4, inkjet)

1 шт.

HP

10

Губки для растяжения плоских образцов, мм

0 - 7
7 - 14

1 набор

-

11

Губки для растяжения круглых образцов, мм

ф4 - 9
ф9 - 14

1 набор

-

12

Компрессионные пластины, мм

ф100

1 набор

-

13

Приспособления для изгиба

Ширина между двух опор 280, Диаметр оправки 10 мм

1 набор

-

14

Инструменты

-

1 набор

-



15

Техническая документация

-

1 комплект

-

Максимальная нагрузка

20 кН

Жесткость силовой рамы

80 кН/мм

Точность нагрузки

±1%(±0,5% по заказу)

Диапазон нагрузки

0,4-100%

Диапазон деформации

2-100%

Точность деформации

±1%(±0,5% по заказу)

Разрешение перемещения

0,001 мм

Точность измерения перемещения

±1%

Диапазон скоростей нагружения

0,005-500 мм/мин

Максимальное перемещение траверсы при растяжении

800 мм

Максимальное перемещение траверсы при сжатии

800 мм

Ширина пространства для испытаний

370 мм

Захваты

Клиновые для плоских и круглых образцов и другие по заказу клиента

Габаритные размеры

775х500х1717 мм

Вес силовой рамы

250 кг

Мощность

0,5 кВт

Параметры электропитания

220В±10%, 50 Гц, 1 фаза

Система привода

MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-20E внесена в Государственный реестр средств измерений РФ.
