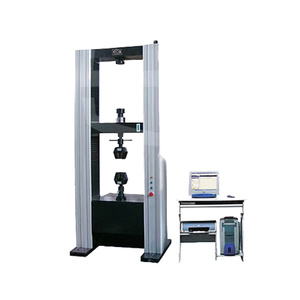

Разрывная машина WDW-50E
.jpg)
Наличие на складе:
уточняйте у менеджера
Производство:
Time Group inc., КИТАЙ
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары
Электромеханическая универсальная испытательная машина TIME WDW-50E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Электромеханическая универсальная испытательная машина TIME WDW-50E применяется в лабораториях контроля качества, на предприятиях, связанных с производством неметаллических материалов или их применяющих, например, при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.
Основные преимущества испытательной машины TIME WDW-50E:
- большая рабочая зона для испытаний на растяжение, сжатие и изгиб;
- высокая жесткость конструкции силовой рамы для точного перемещения траверсы;
- высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании;
- датчик силы установлен на подвижной траверсе;
- концевые выключатели для защиты оператора и узлов испытательной машины;
- программная защита от перегруза датчика силы, и кнопка аварийного останова;
- выносной пульт для ручного управления траверсой при установке образца в зоне испытания.
Возможности программного обеспечения WinWDW:
- ReH - верхний предел текучести;
- ReL - нижний предел текучести;
- Rm - временное сопротивление;
- Rp - условный предел текучести;
- A - относительное удлинение;
- Agt - относительное равномерное удлинение;
- E - модуль упругости;
- Z - относительное сужение.
|
№ |
Наименование |
Краткая характеристика |
Количество |
Примечание |
|
1 |
AC серво мотор и система |
Мощность 1.5 кВт |
1 комплект |
Panasonic Co. Ltd. (Japan) |
|
2 |
Программное обеспечение и система измерения |
WinWDW |
1 комплект |
TIME Group Inc. |
|
3 |
Ходовые винты |
- |
2 шт. |
Jining Bote |
|
4 |
Трансформатор |
- |
1 шт. |
- |
|
5 |
Датчик силы(тензодатчик) |
50 кН |
1 шт. |
Transcell PSD-5TSJTH (USA) |
|
6 |
Экстензометр |
YYU-10/50 (база 50 мм, измеряемая деформация 25 мм) |
1 шт. |
- |
|
7 |
Фотоэлектрический энкодер |
Omron 2000 |
1 шт. |
- |
|
8 |
Персональный компьютер* |
P4/256MDDR/80G |
1 шт. |
Lenovo |
|
9 |
Принтер |
HP 1368(A4, inkjet) |
1 шт. |
HP |
|
10 |
Губки для растяжения плоских образцов |
0-7 мм |
1 набор |
- |
|
11 |
Губки для растяжения круглых образцов |
ф4-9 мм |
1 набор |
- |
|
12 |
Компрессионные пластины |
ф100 мм |
1 набор |
- |
|
13 |
Приспособления для изгиба |
Ширина между двух опор 500 Диаметр оправки ф24 мм |
1 набор |
- |
|
14 |
Инструменты |
- |
1 набор |
- |
|
15 |
Техническая документация |
- |
1 комплект |
- |
|
Максимальная нагрузка |
50 кН |
|
Жесткость силовой рамы |
250 кН/мм |
|
Точность нагрузки |
±1%(±0,5% по заказу) |
|
Диапазон нагрузки |
0,4-100% |
|
Диапазон деформации |
2-100% |
|
Точность деформации |
±1%(±0,5% по заказу) |
|
Разрешение перемещения |
0,001 мм |
|
Точность перемещения |
±1% |
|
Диапазон скоростей нагружения |
0,005-500 мм/мин |
|
Максимальное перемещение траверсы при растяжении |
600 мм |
|
Максимальное перемещение траверсы при сжатии |
600 мм |
|
Ширина рабочего пространства для испытаний |
575 мм |
|
Захваты |
Клиновые захваты для плоских и круглых образцов |
|
Габаритные размеры |
945х654х2176 мм |
|
Вес силовой рамы |
700 кг |
|
Мощность |
1,5 кВт |
|
Параметры электропитания |
380В±10%, 50 Гц, 3 фазы |
|
Система привода |
MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления |
Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-50E внесена в Государственный реестр средств измерений РФ.
