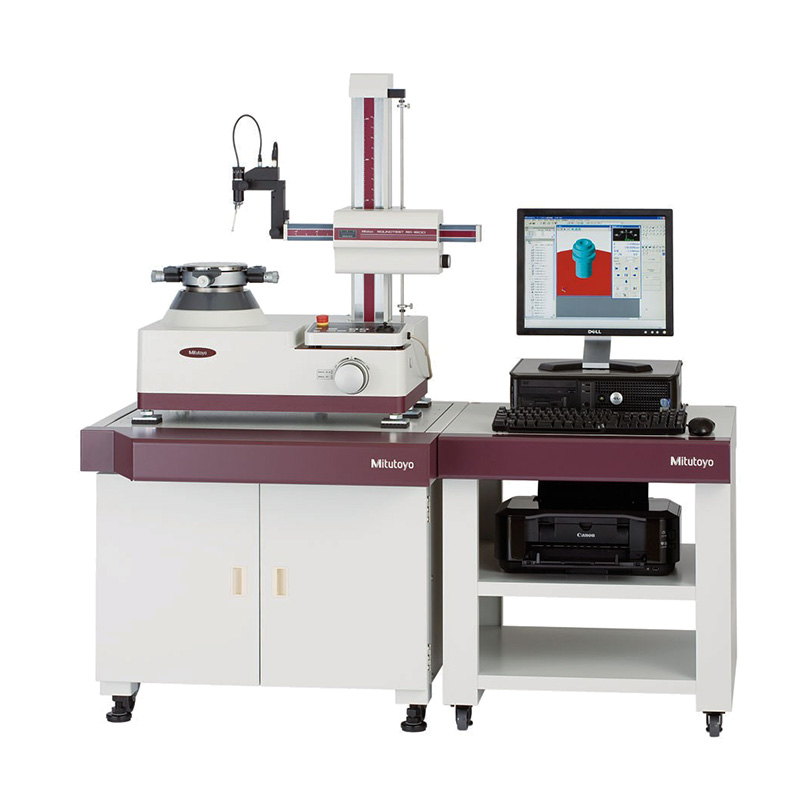

Кругломер Roundtest RA-1600 Mitutoyo
Наличие на складе:
уточняйте у менеджера
Производство:
MitutoyoCorp., Япония
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Это полуавтоматическое устройство для оценки параметров формы, включая цилиндричность.
Кругломер Roundtest RA-1600 обладает следующими преимуществами:
- высокая точность поворотного стола (0.02+0.0006H) мкм;
- оснащен функцией D.A.T. (стол с электронными микрометрическими головками для центровки/ нивелировки) для повышения эффективности измерений;
- программное обеспечение ROUNDPAK имеет функцию быстрого вычисления значений по измеренным данным;
- ПО ROUNDPAK также позволяет проводить серийные измерения, благодаря возможности программирования;
- пульт управления для удобства эксплуатации;
- функция автоматического слежения по оси Х еще более упрощает процесс подготовки к измерениям.
Опциональные аксессуары:
- трехкулачковый патрон, внеш.диаметр: 2-78, внутр.диаметр: 25-68;
- микропатрон, внеш. диаметр: 1-1,5 мм;
- быстрозажимной патрон внеш. диаметр: 1-79, внутр. диаметр: 16-79 мм;
- эталонная мера проверки увеличения;
- цанговый патрон (наружн. диам.: 0,5-10 мм);
- боковой стол;
- держатель детектора с перемещением;
- удлинённый держатель (2х);
- держатель для щупов больших диаметров;
- виброизолятор;
- кронштейн для монитора;
- вспомогательный стенд для низких деталей;
- набор концевых мер длины для калибровки.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Спецификация
|
Поворотный стол |
|
|
Точность вращения |
Радиальная: (0,02+0,0006H) мкм H: изм. высота от поверхности стола (мм) Осевая: (0,02+0,0006X) мкм X:радиальное расстояние от центра (мм) |
|
Скорость вращения |
4, 6, 10 об/мин |
|
Макс. измеряемый 0 |
280 мм |
|
Макс. 0 детали |
560 мм |
|
Макс. нагрузка на поворотный стол |
25 кг |
|
Диапазон центровки |
Ц±3 мм |
|
Диапазон нивелировки |
±1° |
|
Вертикальная колонна |
|
|
Макс. измеряемая высота |
300 мм от поверхности поворотного стола |
|
Макс. измеряемая глубина |
91 мм (мининимальный внутренний диаметр: 032 мм) 50 мм (мининимальный внутренний диаметр: 07 мм) |
|
Прямолинейность |
0,20 мкм / 100 мм 0,30 мкм / 300 мм |
|
Параллельность с осью поворотного стола |
1,5 мкм / 300 мм |
|
Программное обеспечение |
ROUNDPAK |
Модели
|
Описание |
Макс. диаметр детали [мм] |
Макс. нагрузка на поворотный стол [кг] |
|
RA-1600 |
560 |
25 |
