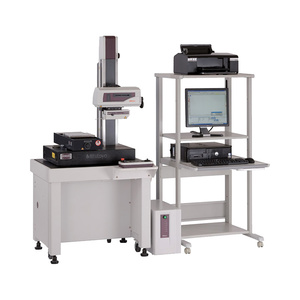

Профилометр-контурограф Formtracer CS-3200 Mitutoyo
Это устройство способно измерять геометрию контура и шероховатость поверхности одним и тем же щупом/детектором.
Профилометр-контурограф Formtracer CS-3200 обладает следующими преимуществами:
- покрывает многие виды измерений, от контуров до шероховатости поверхности;
- соответствие стандартам EN ISO, VDA, ANSI, JIS, также возможны пользовательские настройки;
- виброизоляционный стенд в стандартной комплектации;
- высокая скорость привода значительно сокращает общее время измерения;
- возможно удлинить детектор, чтобы избежать столкновений приводного блока с деталью.
Спецификация
Ход траверсы Диапазон измерения Скорость измерения |
Z2 = 300 мм X = 100 мм Z1 = 5 мм (до 10 мм с дополнительным щупом) Измерение шероховатости: 0,02 / 0,05 / 0,1 / 0,2 мм/с Измерение контура: 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 мм/с |
Скорость привода |
X = 0 - 80 мм/с Z2 = 0 - 20 мм/с |
Погрешность |
X = (0,8+0,01L) мкм [ L : длина перемещения (мм) ] Z1 = (1,5+I2HI/100) мкм H : изм. высота от горизонтального положения (мм) |
Диапазон наклона |
±45° |
Прямолинейность траверсы |
X = 0,2 мкм / 100 мм |
Программное обеспечение |
FORMTRACEPAK-6000 |
Спецификации и щупы
Модель |
CS-3200S4 |
Вертикальное перемещение по оси Z2 [мм] |
300 |
Измерительный диапазон по оси X1 [мм] |
100 |
Соответствие стандартам EN ISO, VDA, ANSI, JIS.
