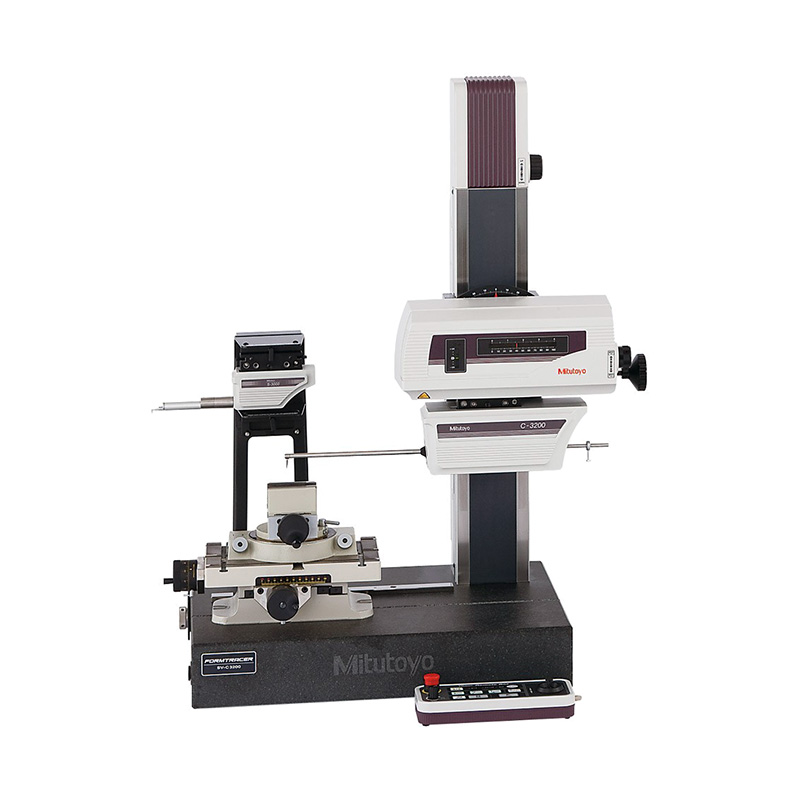

Профилометр-контурограф Formtracer SV-C3200 и SV-C4500 Mitutoyo

по запросу
Наличие на складе: уточняйте у менеджера
Производство: MitutoyoCorp., Япония
ГосРеестр:
Гарантия: 12 месяцев

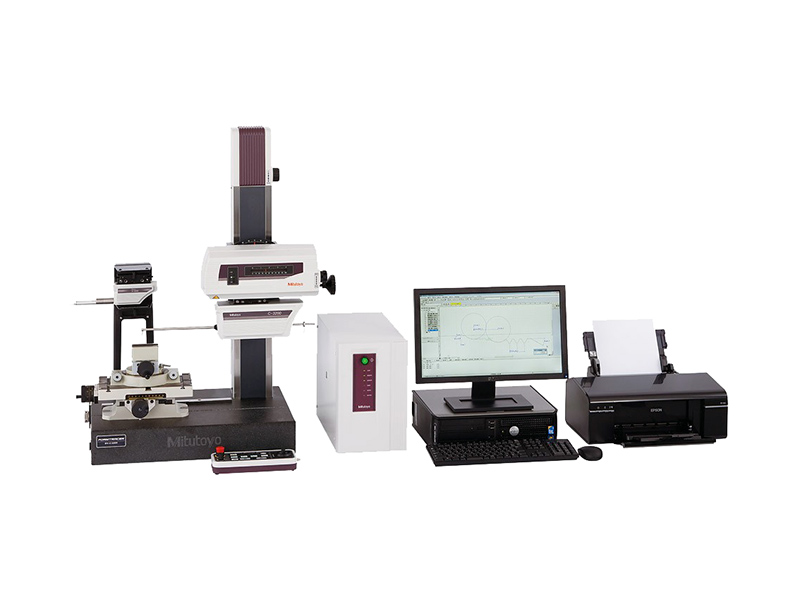

Это высокоточные полу-автоматические устройства для измерения геометрии контура и шерохова­тости поверхности с мощным программным обеспечением FORMTRACEPAK. Профилометр-контурограф Formtracer SV-C3200 обладает следующими преимуществами:

  • мощный, как 2 отдельных специализированных измерительных устройства;
  • экономичное совмещение измерения шероховатости и контура в одном приборе;
  • расширенный диапазон измерения по Z=60 мм, как стандарт, диапазон измерения шероховато­сти 800 мкм, как стандарт;
  • быстросменные магнитные щупы обеспечивают отличную гибкость;
  • SV-C3200 гарантирует высокую точность и разрешение при измерениях по оси Z1.

Профилометр-контурограф Formtracer SV-C4500 обладает следующими преимуществами:

  • устройство с двусторонним щупом для измерений контура сверху и снизу;
  • диапазон измерения контура по Z = 60 мм, диапазон измерения шероховатости 800 мкм, как стандарт;
  • измерительное усилие контролируется программным обеспечением Formtracepak;
  • быстросменные магнитные щупы обеспечивают отличную гибкость;
  • SV-C4500 гарантирует высокую точность и разрешение.


Спецификация

Ход траверсы

Z2 = 300 мм / 500 мм

Диапазон измерения

X = 100 мм / 200 мм



Контур:

Z1 = 60 мм Шероховатость:

Z1 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным щупом)

Скорость измерения

0,02 - 5 мм/с

Скорость привода

X = 0 - 80 мм/с



Z2 = 0 - 30 мм/с

Погрешность

X = (0,8+0,01L) мкм (модели S4, H4, W4)

X = (0,8+0,02L) мкм (модели S8, H8, W8)

[ L : длина перемещения (мм) ] SV-C3200 :

Z1 = (1,6+I2HI/100) мкм SV-C4500 :

Z1 = (0,8+I2HI/100) мкм [ H : изм. высота от горизонтального положения (мм) ]

Диапазон наклона

±45°

Программное обеспечение

FORMTRACEPAK
