Структуроскоп МЕТЭК
Компактный и легкий структуроскоп МЕТЭК – идеальный многофункциональный инструмент для многоцелевого использования. С его помощью можно решить целый спектр задач и качественно обработать полученные результаты. Он имеет прочное исполнение, так как изготовлен из надежных материалов, стойких к воздействию внешних неблагоприятных факторов. Большой LCD-дисплей представляет полученные данные в легко читаемом формате. На него выводятся текущее и среднее значение, а также восемь последних измерений. Благодаря стараниям разработчиков, удалось добиться значительного снижения тепловой нагрузки на руки оператора. Это делает работу комфортной и позволяет проводить измерения еще тщательнее, получая таким образом самые точные результаты.
Структуроскоп МЕТЭК – это идеальный инструмент не только для структуроскопии, но и для толщинометрии покрытий. С его помощью возможно также проведение экспресс-контроля деталей любых форм и габаритов без необходимости их извлечения из изделий. Устройство автоматически распознает новое измерение, на каждое из которых уходит в среднем по 6 секунд. Все полученные данные проходят автоматическую цифровую обработку. При необходимости может быть также проведен анализ однородности результатов. В ходе работы осуществляется контроль температуры образцов, при этом присутствует функция сигнализации при отклонении от эталонного образца.
Работая с данной моделью, оператор сможет не только провести структуроскопию изделия, но и осуществить сортировку сплавов по маркам. Это отличный современный инструмент, отличающийся низкими погрешностями, привлекательной ценой и множеством преимуществ. Все это не только позволяет с помощью структуроскопа МЕТЭК получать самые точные результаты, но и работать продуктивно в самых сложных условиях. Устройство портативно, обладает небольшим весом и способно функционировать на протяжении двух часов без подзарядки.
Назначение:
- Сортировка сплавов по маркам
- Определение процентного содержания компонента в сплаве
- Определение структуры материала
- Измерение толщины металлических покрытий
Измерительная погрешность для первого и второго пунктов ±20мкВ, для третьего и четвертого ±5мкВ. Т.е. минимальная погрешность, необходимая для структуроскопии и толщинометрии.
Основные преимущества:
- Автоматическая цифровая обработка полученных результатов
- Анализ однородности результатов
- Сигнализация отклонения от эталонного образца
- Снижена тепловая нагрузка на руки оператора
- Горячий электрод из износостойкого и коррозионностойкого материала
- Экспресс-контроль деталей любых размеров без извлечения из изделия
- Автоматическое определение каждого нового измерения

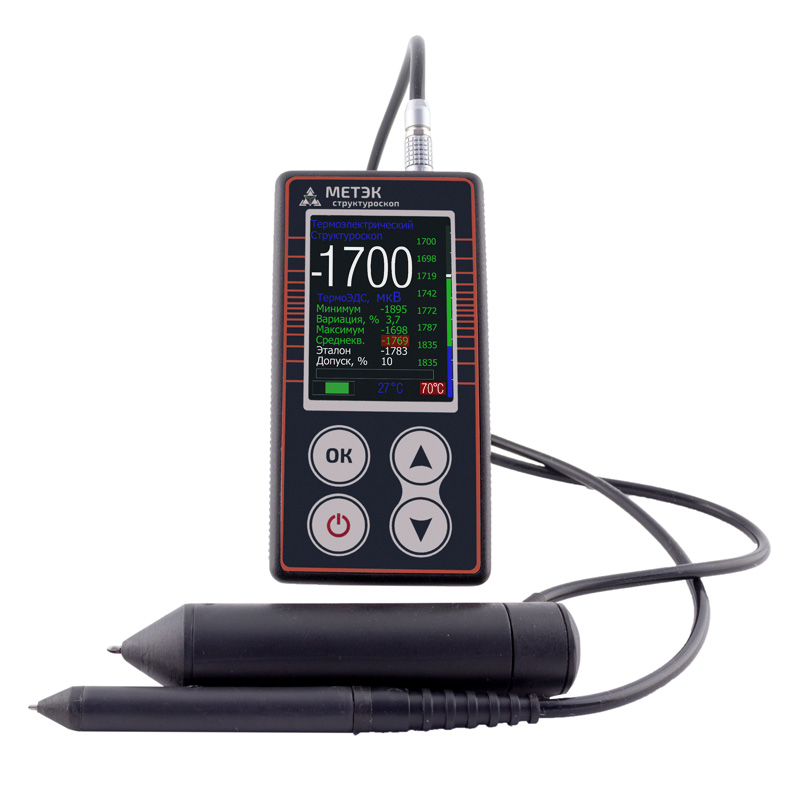

- Информативный LCD-дисплей (отображение текущего, среднего и последних 8 измерений)
- Контроль температуры горячего электрода и образца
- Прибор поставляется с сертификатом о калибровке (дополнительно)
Сравнительная таблица структуроскопа МЕТЭК с аналогами на рынке НК
Метэк |
Тамис |
ТЭС-364М |
Прибор металлиста ПМ-641 |
|
Метрологические документы (ТУ, свидетельство Госреестра СИ) |
ТУ, методика калибровки по ГОСТ Р 8.879-2014. Сертификат о калибровке |
ТУ, соответствие ТУ подтверждается сертификатом добровольной сертификации. Не является средством измерения |
ТУ производителя. Госреестр СИ (до 01.01.2012 г.) |
Отсутствует |
Сферы применения |
||||
Сортировки сплавов по маркам |
+ |
+ |
+ |
+ |
Определение структурной неоднородности |
+ |
- |
+ |
- |
Определение процентного содержания компонента в сплаве |
+ |
- |
+ |
- |
Определение толщины металлического покрытия |
+ |
- |
+ |
- |
Погрешность |
5мкВ |
20 мкВ |
5мкВ |
20 мкВ |
Время готовности к работе, не более |
2 мин |
10 мин |
2 мин |
10 мин |
Термостабилиза-ция датчика |
+ |
- |
+ |
- |
Компенсация силы нажатия |
+ |
- |
+ |
- |
Материал электрода |
Коррозионно-стойкий вольфрам |
Коррозионно не стойкая медь |
Коррозионно-стойкий молибден |
Коррозионно не стойкая медь |
Необходимость зачистки электрода |
- |
+ |
- |
+ |
Функции измерений и обработки результатов |
||||
Режим сравнения с эталоном |
+ |
+ |
+ |
- |
Возможность изменения порога сигнализации |
+ |
- |
+ |
- |
Математический анализ серии измерений |
+ |
- |
+ |
- |
Определение максимального и минимального среднеквадратичного значения |
+ |
- |
+ |
- |
Расчет величины разброса в пределах серии измерений |
+ |
- |
+ |
- |
Индикация в виде марки сплава |
+ |
- |
+ |
- |
Возможность редактирования списка сплавов |
+ |
- |
+ |
- |
Возможность создания пользовательских шкал |
+ |
- |
+ |
- |
Экран |
LCD TFT цветной 2,8” |
LCD монохромный 2-х строчный |
LCD цветной 2” |
Сегментный монохромный |
Питание |
Питание от сети 220В, встроенный АКБ 1800мАч, на 3 часа непрерывной работы |
Питание от сети 220В, АКБ поставляется дополнительно |
Питание от сети 220В, АКБ поставляется дополнительно. |
Питание от сети 220В, АКБ поставляется дополнительно |

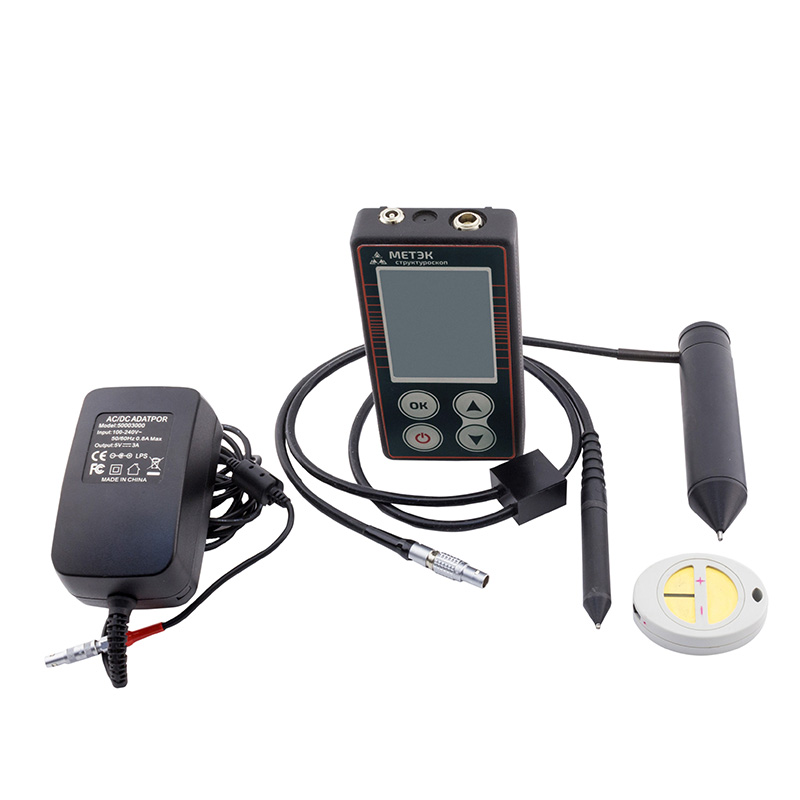

- Электронный блок - 1 шт.
- Сетевой блок питания - 1 шт.

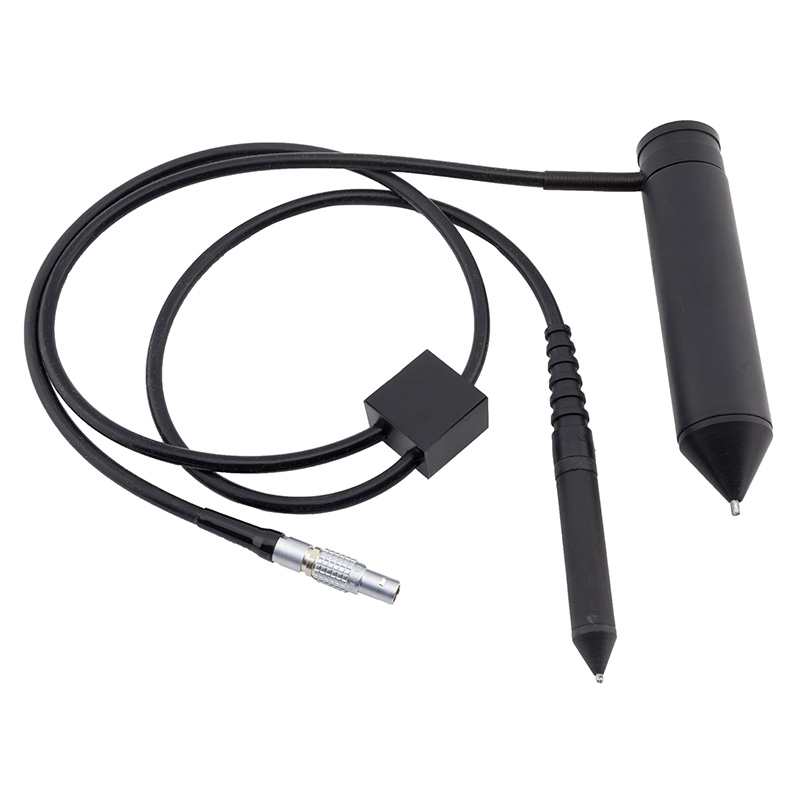

- Датчик с горячим и холодным электродами - 1 шт.
- Паспорт (руководство по эксплуатации) - 1 шт.
- Контрольный образец напряжения - 1 шт.
- Кейс (сумка) для транспортировки - 1 шт.
Дополнительно: сертификат о калибровке
Напряжение питания от сети переменного тока | 220 В,50 Гц |
Потребляемая мощность, не более | 7,5 Вт |
Готовность к работе, не более | 2 мин |
Время анализа одного образца, не более | 6 сек |
Локальность контролируемого участка | 0,5 мм |
Температура горячего электрода, не менее | 40 град |
Температура горячего электрода, не более | 90 град |
Время непрерывной работы от аккумулятора, не менее | 2 ч |
Габаритные размеры | 130 х 66 х 24 мм |
Масса без блока питания | 0,25 кг |
