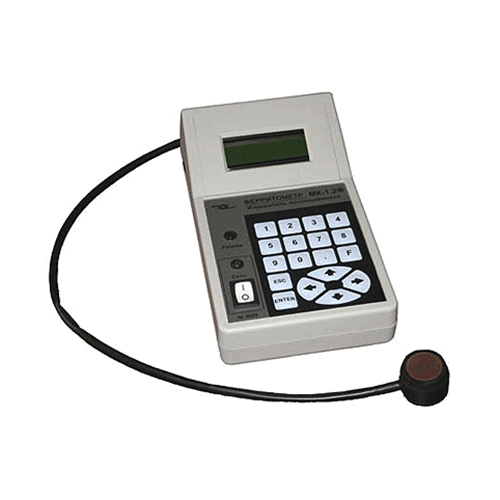

Ферритометр универсальный МК-1.2Ф
Предназначен для:
- измерения локального содержания ферритной фазы (СФФ) в сварных швах и изделиях из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов;
- измерения объемного содержания ферритной фазы в образцах сварных швов и изделий из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов по ГОСТ;
- измерения относительной магнитной проницаемости на плоских поверхностях деталей и образцов слабомагнитных материалов, например нержавеющих сталей, аустенитного чугуна, латуней, бронз.
Область применения: машиностроение, металлургическая промышленность и др.
Базовая поставка ферритометра:
- ферритометр;
- электромагнитный преобразователь локального типа;
- контрольный образец предприятия локального типа;
- руководство по эксплуатации.
Дополнительные принадлежности к ферритометру МК-1.2Ф:
- электромагнитный преобразователь для измерения образцов объемным методом;
- контрольный образец предприятия объемного типа.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон контроля содержания ферритной фазы, % |
0,5-20 |
Диапазон контроля магнитной проницаемости |
1,00-10,00 |
Показания прибора линейны во всем диапазоне измерения содержания ферритной фазы и проницаемости |
|
Размер зоны контроля локальным методом, мм |
12 х 7 |
Размер образцов для объемных измерений, мм |
Ø7 х 60 и Ø5 х 60 |
Толщина контролируемого изделия, мм не менее |
2 |
Напряжение питающей сети, В |
220 + 22 |
Напряжение питания от встроенных аккумуляторов, В |
3 |
Потребляемая мощность при питании от сети, ВА не более |
8 |
Потребляемый ток при питании от аккумуляторов, мА не более |
200 |
Габаритные размеры, мм |
189 х 104,5 х 33,2/59 |
Масса, гр. не более |
400 |
Контроль изделий сложной геометрической формы и с грубой поверхностью, т.к. показания не зависят от зазора, мм |
до 0,5 |
Условия работы для показаний прибора МК-1,2Ф в пределах нормы: температура окружающего среды от 5 ºС до 45 ºС и относительной влажности воздуха до 80 % при 25 ºС.
Принцип работы ферритометра МК-1.2 Ф
Заключается в намагничивании участка изделия или объемного образца импульсным полем и регистрации параметра измерительного сигнала, пропорционального намагниченности насыщения материала. Так как выходной сигнал пропорционален намагниченности насыщения материала, то показания ферритометра зависят только от содержания феррита и не зависят от формы, дисперсности феррита и других структурных неоднородностей. Поэтому, ферритометр обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.
Накладной электромагнитный преобразователь устанавливают на изделие так, чтобы контролируемый участок находился между большим и крайним малым полюсом датчика. Нажать и отпустить кнопку на датчике. Автоматически включается намагничивание участка изделия, производится измерение и обработка измерительного сигнала. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе. При объемном методе измерения образец помещается в электромагнитный преобразователь, оператор с пульта прибора задает режим измерения и кнопкой «ENTER» включает измерение.
Пункты меню и результаты измерений содержания ферритной фазы в процентах индицируется на символьном жидкокристаллическом индикаторе. Измерения могут проводиться как единичные измерения, серия измерений, измерения на нескольких группах изделий с запоминанием результатов.
В памяти прибора сохраняется до 1000 результатов, которые могут быть переданы в компьютер для последующей обработки и анализа.
Свидетельство об утверждении типа средств измерений Российской Федерации. Ферритометр магнитный МК-1.2Ф внесен в Государственный реестр средств измерений РФ.
