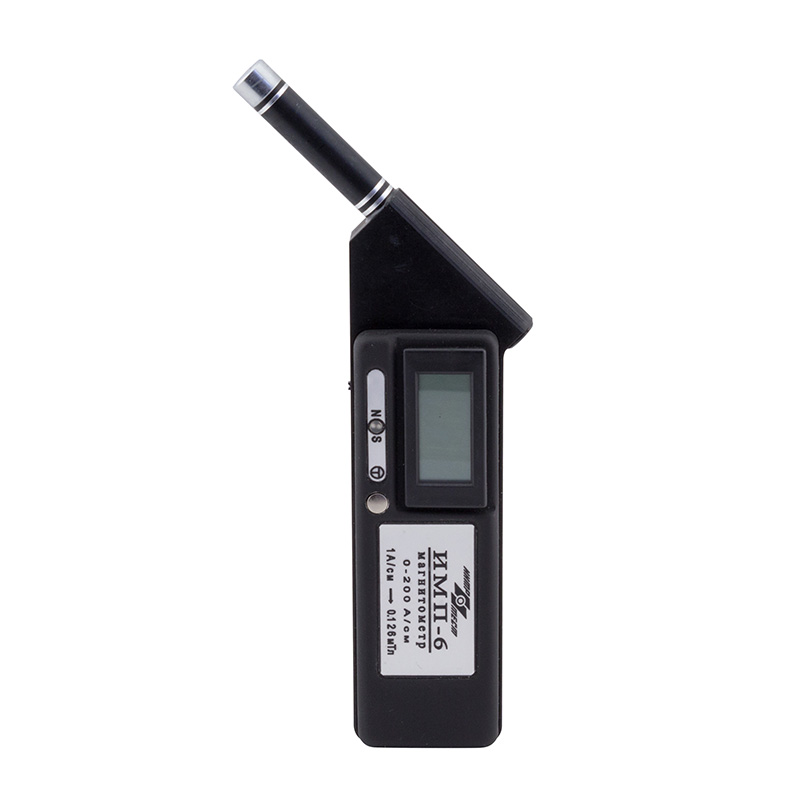

Магнитометр ИМП-6 для контроля остаточной намагниченности
Определение степени размагничивания возможно с помощью магнитометра ИМП-6. Это изделие используется для контроля широкого спектра материалов и изделий, в том числе готовых деталей и полуфабрикатов, изготовленных из ферромагнитных материалов. Принцип действия устройства заключается в фиксировании и измерении нормальной составляющей напряженности около края исследуемого объекта. Отметим, что данная модель может также применяться для проведения прямых измерений напряженности магнитных полей в рабочем диапазоне. Особую сложность составляет контроль изделий, обладающих слабой намагниченностью, небольшими габаритами и трудными участками. Для работы с ними подходят не все средства измерителей, однако данная модель отлично справляется и с такими задачами. Для этого в ней предусмотрен специальный режим компенсации однородных полей. Прибор на высоком уровне справляется с большим спектром задач по магнитометрии в пределах своих конструкционных и технических возможностей.
Магнитометр ИМП-6 проградуирован для того, чтобы пользователю было легче считать полученное значение с индикатора и вообще воспринимать выводимые на жидкокристаллический дисплей данные. В базовый комплект поставки входят все принадлежности, необходимые для полноценной диагностики остаточной намагниченности. Это сам электронный блок, батарея, транспортировочная сумка для успешной транспортировки устройства на дальние расстояния или его хранения, а также пользовательское руководство. Обратите внимание на портативность модели, ее небольшие габариты и легкость.
Специалисты компании World-NDT с удовольствием проконсультируют каждого заказчика относительно параметров магнитометра ИМП-6, его возможностей, эксплуатационных особенностей и других наиболее актуальных вопросов.
Измеритель напряженности магнитного поля ИМП-6 предназначен для определения степени размагничивания деталей, изделий и полуфабрикатов из ферромагнитных материалов путем измерения нормальной составляющей напряженности магнитного поля вблизи поверхности контролируемого изделия. Может также использоваться для прямого измерения напряженности постоянного магнитного поля в диапазоне до 200 А/см.
Для контроля малогабаритных слабо намагниченных изделий предусмотрен режим компенсации однородных магнитных полей (например, поля Земли).
Комплект поставки магнитометра ИМП-6:
- измеритель напряженности магнитного поля ИМП-6;
- батарея 6F22;
- руководство по эксплуатации с методикой поверки;
- сумка.
Дополнительные принадлежности к магнитометру ИМП-6:
- соленоид Интротест-СО-1;
- контрольный образец магнитного поля КОМП-1.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
- Диапазон измерений напряженности постоянного магнитного поля:
- А/м.....................................................................................................10-19990
- [А/см]..................................................................................................[0,1 - 199,9]
- Разрешение измерителя ИМП-6 (значение единицы младшего разряда):
- А/м......................................................................................................10
- [А/см]...................................................................................................[0,1]
- Режимы измерений:
- режим компенсации однородных полей (в диапазоне от 0,1 до 20 А/см)
- режим прямых измерений
- Предел допускаемого значения абсолютной погрешности измерений напряженности постоянного магнитного поля для доверительной вероятности 0,95 не превышает:
- в режиме компенсации однородных полей, А/м...................................±(10+0,03хН)
- [А/см],................................[±(0,1+0,03хН)]
- в режиме прямых измерений А/м...........................................................±(50+0,03хН)
- [А/см],....................................................[±(0,5+0,03хН)], где Н - измеряемая величина в А/м [А/см]
- Диапазон регулировки порога срабатывания световой индикации: А/см..........0,4 - 20
- Стабильность срабатывания световой индикации: А/см .......................................НП ± 0,1, где НП - установленный по цифровому дисплею уровень
- Максимальная разница порогов срабатывания световой индикации при противоположных направлениях поля, А/см, не более.....................................................................................................................0,2
- Напряжение питания, В.....................................................................................6 - 9
- Потребляемый ток, мА, не более...................................................................20
- Габаритные размеры, мм, не более ...........................................................170х70х25
- Масса измерителя ИМП-6 с батареей питания, кг, не более ................0,2
- Средняя наработка на отказ, ч, не менее ..................................................5000
- Установленный срок службы до списания, лет, не менее......................8
- Сертификат об утверждении типа средств измерений Российской Федерации. Измеритель напряженности магнитного поля ИМП-6 внесен в Государственные реестр средств измерений РФ.
- Регистрационное удостоверение в Перечне специальных средств измерений гражданской авиации (ССИ) РФ.
