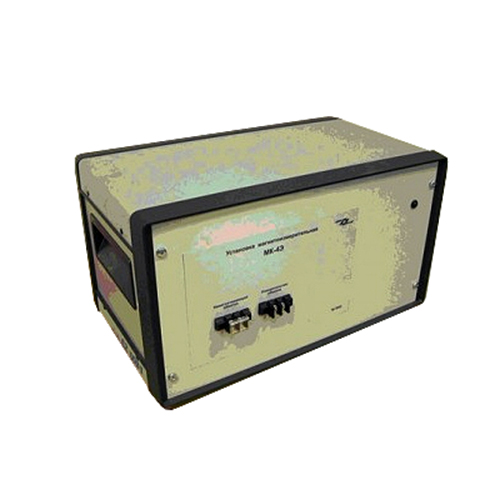

Установка магнитоизмерительная МК-4Э
Основное предназначение такого прибора, как МК-4Э — это автоматизированный контроль удельных потерь и магнитной индукции. Такого рода контроль можно выполнять для различных устройств и образцов, в число которых входят кольцевые магнитопроводы, а также листовые магнитные образцы и магнитные полосы в аппарате Эпштейна. Работает данное устройство на основных частотах порядка 50Гц, 60Гц, 400Гц.
МК-4Э способна выполнять измерения различных характеристик для различного типа материалов. Так для указанных выше кольцевых магнитопроводов доступны для контроля такие технические характеристики, как: динамическая кривая намагничивания; проницаемость; индукция; удельные потери материала; амплитудная индукция и др. При этом диаметр кольцевых образов может достигать 10 мм и 12 мм внутренний и внешний соответственно. Доступные размеры полос в аппарате Эпштейна колеблются по длине от 280 мм до 500 мм. Возможная ширина может составлять 30 мм и толщина в диапазоне от 0.1 до 1.0 мм. Контроль листовых образцов выполняется в специальном аппарате для листов, который имеет возможность работать с образцами, размеры которых составляют в длину от 400 до 750 мм и шириной порядка 60% от поперечных размеров окна соленоида. Стоит отметить, однако, что набор измеряемых характеристик для полос и листов не столь широк как для кольцевых образцов. В их число входят следующие технические характеристики: динамическая петля гистерезиса; удельные потери; динамическая кривая намагничивания и индукция в полях напряженностью 100, 800 и 2500 А/м.
В стандартный комплект поставки МК-4Э входит основной измеритель, представляющий собой сам электронный измерительно-управляющий блок и источник тока намагничивания, которые помещаются в один корпус. Кроме того, вместе с измерителем поставляется специальный компьютер, а также специализированное ПО.
Предназначена для автоматического измерения удельных потерь и магнитной индукции кольцевых магнитопроводов и образцов, листовых образцов в аппарате листов, полос в аппарате Эпштейна при частотах 50Гц, 60Гц и 400Гц взамен установок У5021, У5033, У5057 и аналогичных.
- Электронный измерительно-управляющий блок и источник намагничивающего тока в едином корпусе;
- компьютер;
- носитель с программным обеспечением;
- руководство по эксплуатации;
- сертификат калибровки Госстандарта РФ;
- контрольный образец.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
1. Размеры кольцевых магнитопроводов и образцов:
внутренний диаметр от 10 мм, наружный от 12 мм.
2. Размеры листовых образцов:
длина от 400 до 750 мм, ширина - не менее 60% ширины окна соленоида, толщина - от 0,27 до 1.0 мм.
Допускается измерение образцов других размеров.
3. Размеры полос:
длина от 280 до 500 мм, ширина - 30 мм, толщина от 0,1 до 1,0 мм.
4. Материал образцов - электротехнические стали 3405, 3406, 3408 и другие.
5. Измеряемые характеристики кольцевых магнитопроводов и образцов:
- динамическая кривая намагничивания Bm(Hm);
- динамическая петля гистерезиса B(H);
- амплитудная индукция Bm;
- динамическая коэрцитивная сила Hc;
- остаточная индукция Br;
- проницаемость m;
- удельные потери Pуд;
- индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
- удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
6. Измеряемые характеристики листовых образцов:
- динамическая кривая намагничивания Bm(Hm);
- динамическая петля гистерезиса B(H);
- индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
- удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
7. Измеряемые характеристики полос:
- динамическая кривая намагничивания Bm(Hm);
- динамическая петля гистерезиса B(H);
- индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
- удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
8. Относительная погрешность измерений колец и полос для доверительной вероятности 0.95, не более:
- для индукции 0.0001-0.01 Т +5 %,
- для индукции 0.01-1.2 Т + 3 %,
- для индукции 1.2-2.0 Т +1.5 %;
- для удельных потерь +2.5 %.
9. Относительная погрешность измерений листов для доверительной вероятности 0.95, не более:
- для индукции B +3 %;
- для удельных потерь Руд +3 %.
10. Эксплуатационные характеристики электронного блока:
- напряжение питания, В, от сети 220 + 22;
- потребляемая мощность при питании от сети, ВА, не более 600;
- габаритные размеры, мм, 510х150х300;
- масса, кг, не более 15.
11. Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения.
12. Установка допускает непрерывную работу в течение 8 часов и более.
