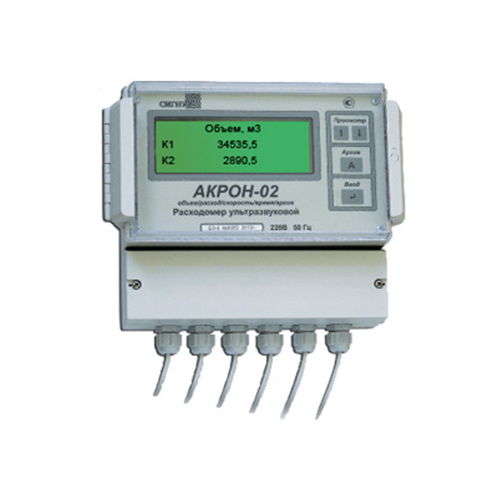

Ультразвуковой расходомер АКРОН-02
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
12 месяцев
Рассмотрим принцип работы ультразвукового расходомера Акрон-02. Это модель с накладными излучателями, что обеспечивает высокое удобство работы и качественное решение измерительных задач. Прибор разработан для точного учета звукопроводящих жидкостей при контроле систем водоснабжения, канализации и других аналогичных объектов. Преимущество работы с таким устройством в том, что измерения могут проводиться бесконтактно. При этом пользователь получает информацию относительно расхода и количества. Измеряются потоки как одно-, так и двунаправленные. Результаты не зависят от скорости распространения ультразвуковых волн в среде. Контролю поддаются потоки, протекающие в разных типах коммуникаций – стальные, пластиковые, чугунные и т.д. Монтаж осуществляется оперативно на любом объекте. Использовать осциллограф при этом не нужно. На дисплее отображаются текущие значения, информация из архивов, информационные сообщения об имеющихся неисправностях. Таким образом, в каждый момент времени пользователь максимально оповещен о состоянии устройства, ходе измерительного процесса и полученных в ходе него результатах.
Расходомер Акрон-02 изготавливается отечественным производителем, который гарантирует срок службы измерителя не менее шести лет. На прибор предоставляется официальная гарантия. В комплект поставки входит все необходимое для работы, а также техническая документация. Акрон-02 – это сразу несколько моделей расходомеров, имеющих свои особенности (Акрон-02-3, Акрон-02-2, Акрон-02-1). Каждый пользователь может подобрать тот вариант, который наиболее подходит для решения индивидуальной задачи. Для получения дополнительной информации свяжитесь с нашими специалистами по контактным телефонам.
Расходомер АКРОН-02-2 (двухканальный) предназначен для измерения объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, в том числе сточных вод, протекающих одновременно в двух различных напорных трубопроводах, изготовленных из звукопроводящих материалов, для контроля и учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях и т.д.
Расходомер включает в себя два первичных преобразователя ПП-1 и блок электронный БЭ-5. Каждый ПП-1 соединен с БЭ-5 двумя отрезками кабеля. Каждый ПП-1 состоит из двух ультразвуковых излучателей-приемников УИ1(+V) и УИ2(-V) и устройства для их крепления на трубе (установочные профили). Длина линии связи между ПП-1 и БЭ-5 составляет 10 м, по спецзаказу – до 100 м.
Принцип действия расходомера основан на измерении разности времени распространения акустических колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока.
Базовая модель расходомера изготавливается с кабелями длиной 10 м, производит учет жидкости, протекающей только в прямом направлении, и не включает в себя блок токового выхода, блок импульсного или релейного выхода, интерфейс RS-232 или RS-485 и GSM-модем. Необходимость установки этих блоков следует указывать при заказе.
Расходомер обеспечивает измерение объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, протекающих в прямом и обратном направлении, с низким содержанием газообразных и твердых веществ при полностью заполненном сечении напорных трубопроводов, протекающих в прямом и обратном направлении. Допускается наличие в контролируемой среде газовых включений и твердых частиц в количестве не более 1 % объема контролируемой жидкости. (Измерение потока жидкости, протекающей в обратном направлении – по спецзаказу)
Электронный блок БЭ-5 формирует выходной сигнал расходомера - показания жидкокристаллического дисплея, на котором отображается следующая информация:
- объемный расход жидкости в каждом трубопроводе, м3/ч;
- суммарный (интегральный) объем (количество) жидкости, протекающей в каждом трубопроводе, м3;
- скорость потока жидкости в каждом трубопроводе, м/с;
- время работы расходомера, ч; мин.;
- дата и время;
- содержимое архивов: почасового – 1925 записей; посуточного – 2200 записей; перерывов учета – 100 записей;
- параметры трубопроводов;
- тип контролируемой жидкости в каждом трубопроводе (холодная или горячая вода, сточные воды и т.д.);
- индикация настройки акустических каналов при монтаже;
- диагностические сообщения.
Вывод информации на дисплей осуществляется с помощью кнопок "Просмотр", "Архив", "Ввод", расположенных на передней панели расходомера, и кнопки "Меню", расположенной под крышкой прибора.
Расходомер может иметь:
- два активных токовых выхода (диапазон 0-5, 0-20, 4-20 мА постоянного тока, выбирается пользователем);
- два релейных или два импульсных выхода (сухие контакты реле: максимальное напряжение на контактах не более 100 В постоянного или переменного тока, ток через контакты реле не более 80 мА);
- встроенный интерфейс RS-232 или RS-485, обеспечивающий возможность одновременного вывода информации от двух измерительных каналов непосредственно на компьютер или посредством GSM-модема.
Все выходные сигналы гальванически отвязаны.
Двухканальный ультразвуковой расходомер АКРОН-02 внесен в Госреестр средств измерений РФ (№52513-13).
