Ультразвуковой расходомер Portaflow U1000

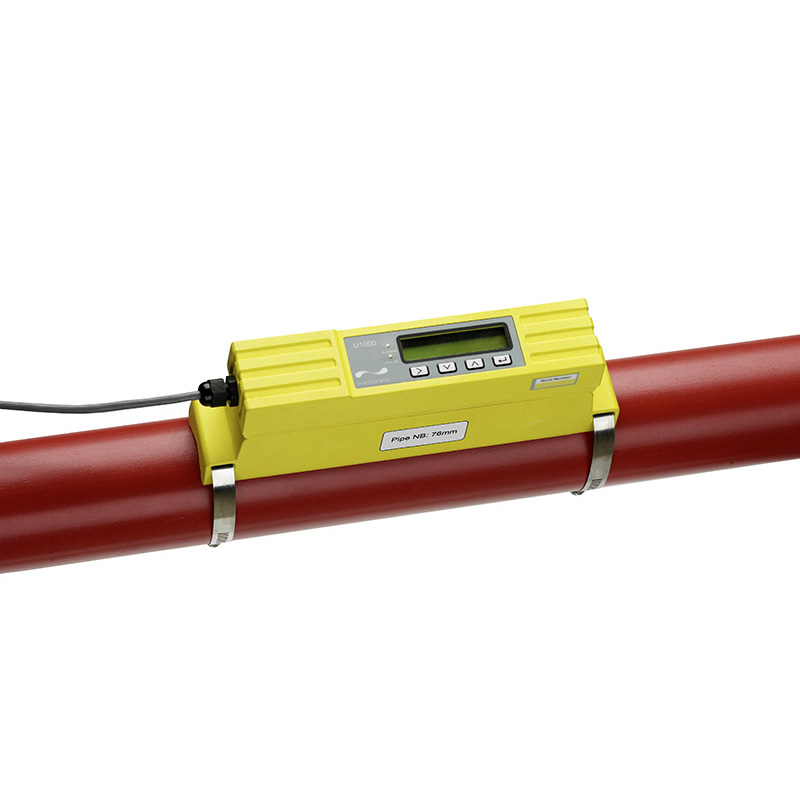

Ультразвуковой расходомер Portaflow U1000 - стационарный расходомер жидкости в оригинальном исполнении с накладными датчиками. Portaflow U1000 позволяет измерять расход или скорость воды на пластиковых трубах c внутренним диаметром от 50 до 150 мм в диапазоне от 0,1 до 10м/с. Расходомер U1000 имеет выходной аналоговый сигнал 4-20мА, что позволяет использовать его при создании автоматизированных систем технического учета теплоэнергии и/или водоснабжения.
- измерение на пластиковых трубах ID 50...150мм;
- измерение скорости и расхода воды температурой от 0...+85 С;
- 2-х строчный 16 символьный дисплей с подсветкой;
- 4-х кнопочная клавиатура;
- импульсный выходной сигнал;
- 4-20мА выходной сигнал;

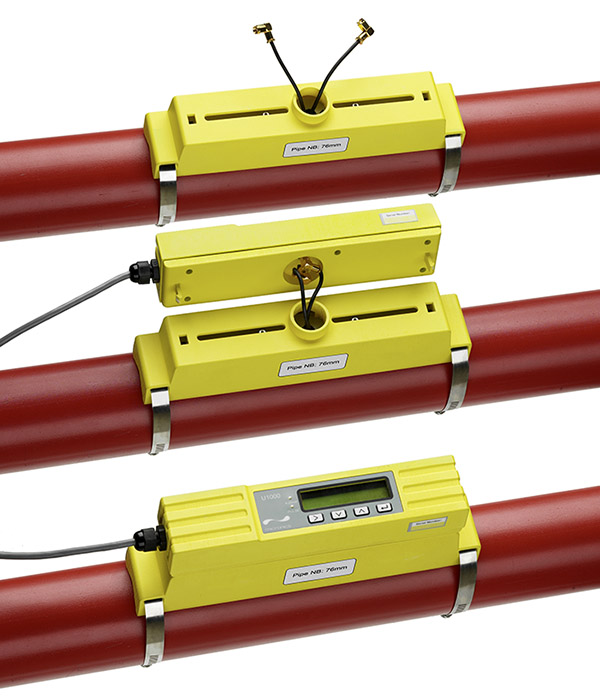

- простое крепление прибора к трубопроводу;
- непрерывный контроль качества сигнала;
- защита паролем от внешнего вмешательства;
- питание 12-24В переменного/постоянного тока.
ОБЩИЕ ДАННЫЕ |
|
Диапазон скоростей потока |
Минимальная скорость 0,1 м/с; макс. скорость 10 м/с:в обоих направлениях. |
Точность |
±3% от показания для расхода >0,3 м/с |
Выбираемые единицы измерения расхода |
СКОРОСТЬ:m/sec(м/с),ft/sec(фут/с). |
Суммарный объем |
l, m³ |
ДОПУСТИМЫЕ ТИПЫ ЖИДКОСТЕЙ |
|
Состояние жидкости |
Вода с менее чем 3% объемным содержанием частиц |
ДОПУСТИМЫЕ ТИПЫ ТРУБЫ |
|
Материал трубы |
Пластик |
Размер трубы |
50-150 мм |
Диапазон температур стенки трубы |
0°C... +85°C |
ЯЗЫКИ |
|
Стандартные поддерживаемые языки |
Английский |
ВЫХОДЫ |
|
Аналоговый выход |
4–20 мА |
Импульсный ТТЛ-выход Частота повторения импульсов:Ширина импульса Макс.ток |
Допустимое кол-во:один оптоизолированный цифровой выход с открытым коллектором. До 166 импульсов в секунду (в зависимости от ширины импульса). от 3...99мс 500 мА. |
ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ |
|
Рабочая температура |
0°C...+50°C. |
Температура хранения |
-10°C...+60°C |
Рабочая влажность |
Макс. 90% при +50°C. |
