Ультразвуковой расходомер PT878
Наличие на складе:
уточняйте у менеджера
Производство:
GE Panametrics Ltd., Ирландия
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары

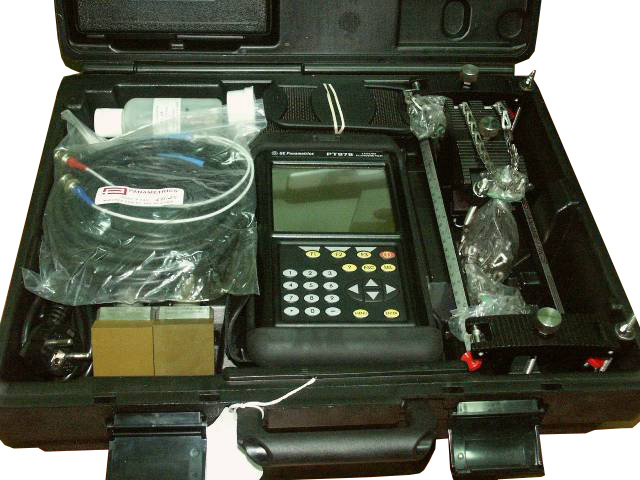

Расходомер PT878 представляет собой портативный ультразвуковой прибор, поставляемый со всеми необходимыми аксессуарами и принадлежностями. Эта система оказывается особенно эффективной при решении сложных задач. Контролируемые жидкости могут обладать температурой из широкого диапазона и разной вязкостью. Остановимся подробнее на основных преимуществах. Данная модель характеризуется наличием цифровой обработки сигналов и особым исполнением датчиков. При их разработке использовались самые высокие технологии, в результате чего были получены качественные и надежные преобразователи. Несмотря на малые габариты и легкость, прибор обладает всеми достоинствами современных расходомеров. Например, он оснащен большим ЖК-дисплеем, отображающим все контролируемые величины. Среди них скорость потока, энергия теплового потока, объемный расход и т.д. Отметим, что величины отображаются сразу в нескольких форматах: цифровом и графическом.
PT878 активно используется в промышленности. Он характеризуется высокой точностью, позволяет работать с трубами, изготовленными из всех видов металлов, а также из большинства пластиков. Применение дополнительных накладных преобразователей позволит значительно расширить рабочие диапазоны. Данная модель используется как измеритель толщины, обладает рядом дополнительных возможностей. Для нее было разработано специализированное программное обеспечение, с помощью которого может быть осуществлено подключение к ПК оператора или к принтеру. О других возможностях пользователь может узнать, ознакомившись с инструкцией по эксплуатации.
Большая панель управления обеспечит легкость и простоту работы. Крупные и удобные клавиши PT878 позволят оперативно управлять процессом, экономя время.

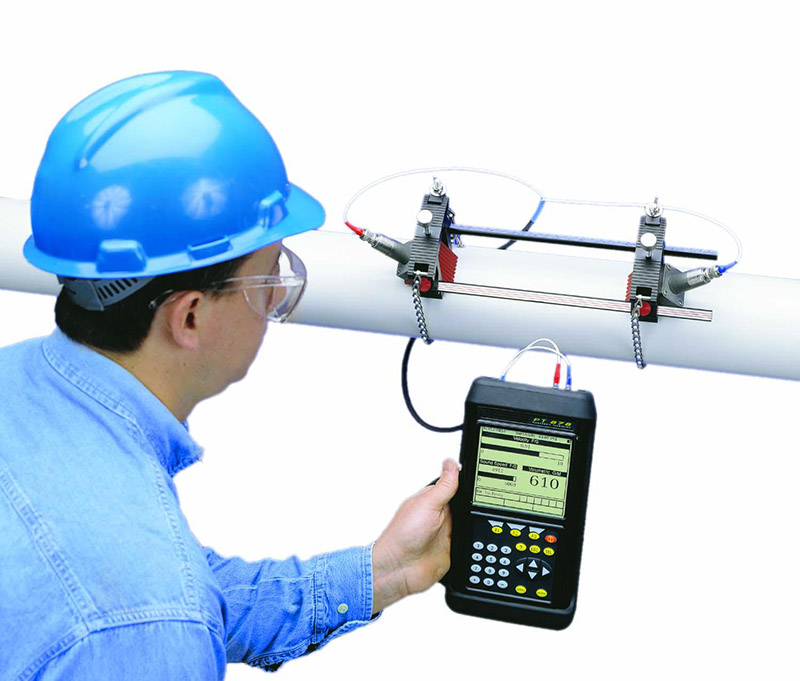

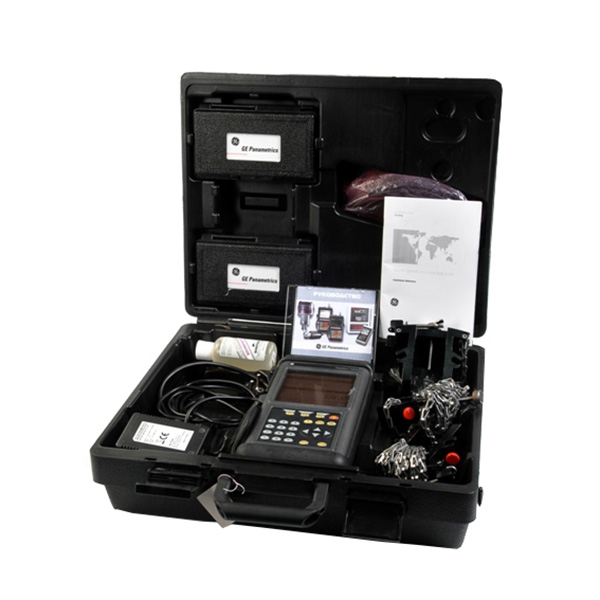

Расходомер жидкости TransPort PT878 фирмы GE Panametrics – законченная портативная ультразвуковая система измерения расхода, полностью укомплектованная дополнительными принадлежностями и аксессуарами и позволяющая решать практически все задачи по измерению расхода. Это расходомер с небольшими размерами и весом, легкий в использовании. Большой жидкокристаллический дисплей (ЖКД) позволяет отображать скорость потока, объемный расход и энергию теплового потока в цифровом и графическом форматах. Блок подзаряжаемых батарей с универсальным зарядным устройством входят в комплект этого прибора и обеспечивают возможность его использования практически в любых промышленных условиях.
Ультразвуковой расходомер PT878 обладает следующими отличительными особенностями:
- компактный, легкий и простой в использовании;
- неинтрузивное измерение расхода для труб основных размеров и материалов, включая трубопроводы с футеровкой;
- измеряет скорость, объемный расход и энергетический поток;
- рассчитывает суммарный расход и динамические параметры;
- регистрирует более 100 000 замеров расхода;
- пользовательский интерфейс поддерживает различные языки.
Приложения:
- питьевая вода и сточные воды;
- вода систем охлаждения и подогрева;
- сверхчистые жидкости и вода;
- сырая нефть, дизельное масло и нефтяные остатки, смазочные масла;
- очищенные углеводороды;
- химреагенты;
- другие жидкости.
|
Типы жидкостей |
Звукопроводящие жидкости, включая чистые жидкости, а также большинство жидкостей с пузырьками газа и твердыми включениями. Максимальное содержание примесей зависит от преобразователя, несущей частоты запроса, длины канала и конфигурации трубы. |
|
Размер трубы |
от12.7 ммдо7.6 ми более |
|
Толщина стенки трубы |
до76.2 мм |
|
Материал трубы |
Все металлы и большинство пластиков. Информацию по бетону, композитным материалам и магистральным трубам с избытком коррозии можно получить дополнительно. |
|
Погрешность измерения для клещевых датчиков (Скорость) |
Труба>150 mm: ±1% - 2% от показаний Труба<150 mm: ±2% to 5% от показаний |
|
Точность зависит от размера трубы и типа измерений (одноканальное или двухканальное). Точность до ±0.5% может быть достигнута при калибровке в процессе работы |
|
|
Воспроизводимость |
±0.1% до 0.3% показаний |
|
Диапазон (в двух направлениях) |
–12.2 до 12.2 м/с |
|
Динамический диапазон |
400:1 |
|
Характеристики подразумевают полноценный профиль потока (обычно 10 диаметров по потоку и 5 диаметров против потока на прямом участке трубы) и скорость потока более 0.3 м/с. |
|
|
Параметры измерений |
Объемный расход, полный расход, скорость потока |
|
ЭЛЕКТРОНИКА |
|
|
Измерение расхода |
Времяимпульсный метод с использованием накладных или стационарных преобразователей |
|
Корпус |
Водонепроницаемый, IP67 |
|
Габариты |
Вес 1.36 кг, |
|
Дисплей |
Графический ЖКД с разрешением 240 ´ 200 пикселей и подсветкой |
|
Клавиатура |
25-ти клавишная, покрытая резиной мембранная клавиатура |
|
Внутренние батареи |
Подзаряжаемые батареи: 9-11 час. непрерывной работы |
|
Зарядное устройство. Вход |
100-250 В перем. тока, 50/60 Гц, 0,38 А |
|
Память |
FLASH память, возможность увеличить объем |
|
Рабочая температура |
От –20 до 55°С |
|
Температура хранения |
От –40 до 70°С |
|
Для обеспечения макс. срока службы батарей не рекомендуется их хранить при температуре, превышающей 35°С, более 1 месяца. |
|
|
Стандартные входы/выходы |
Один 0/4- 20 мА аналоговый выход, 550 O максимальной нагрузки Один цифровой выход, импульсный ( макс. 5 В) или частотный (меандр 5 В от 100 до 10000 Гц), переключаемый пользователем Два аналоговых входа 4-20 мА с переключаемым питанием 16 В по токовой петеле для преобразователей температуры |
|
Цифровой интерфейс |
ИК-коммуникационный порт для подключения к принтеру или ПК |
|
Программирование параметров объекта |
Меню-интерфейс, управляемый с помощью клавиатуры и настраиваемых функциональных клавиш Онлайн-помощь с таблицами труб Память для хранени настроек параметров объектов |
|
Регистрация данных |
Объем памяти позволяет хранить до 100000 записей данных расхода Программирование с помощью клавиатуры единиц измерения параметров, времени обновления, запуска и остановки записи |
|
Функции дисплея |
Отображение результатов измерений в цифровом и графическом форматах Отображение записанных данных Расширенные диагностические параметры Поддержка множества языков: английский, французский, немецкий, испанский, русский и др. |
|
НАКЛАДНЫЕ УЛЬТРАЗВУКОВЫЕ ПРЕОБРАЗОВАТЕЛИ |
|
|
Температурный диапазон |
Стандартный: От –40 до 150 °С Точный температурный диапазон смотрите в технических характеристиках конкретных преобразователей. |
|
Монтаж |
Крепления с использованием лент или цепей из нержавеющей стали, сварки или магнитов |
|
Применение |
Стандартные: Общее назначение Дополнительно: Погодустойчивые 4X/IP66 Дополнительно: Влагнепроницаемые IP67/68 |
|
Электроника прибора PT878 рассчитана на преобразователи общего назначения |
|
|
Кабели |
Одна пара 8-метровых коаксиальных кабелей с разъемами LEMO для акустических преобразователей Опция: для большинства преобразователей доступны 305-метровые удлинительные кабели |
|
ТОЛЩИНОМЕР |
|
|
Преобразователь |
Преобразователь с двойным элементом |
|
Пределы измерения толщины |
от1.3 ммдо76.2 мм |
|
Материалы труб |
Большинство металлов и пластмасс, используемых для изготовления труб |
|
Погрешность |
Обычная ±1% или ±0,05 мм |
|
Температурный режим |
Непрерывная работа при температурах до 37°С; |
|
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
|
|
Программное обеспечение для ПК |
TransPort PT878 подключается к ПК через ИК-порт и ОС Windows®, подробности смотрите в руководстве по использованию. |
|
Принтер |
Портативный ИК-термопринтер с подзаряжаемыми батареями и источник питания/зарядное устройство для сети напряжением от 120 до 240 В переменного тока. Размеры 160×164,2×59 мм. Вес370 г. Ширина печати104 мм. |
|
RS232-to-Infrared |
ИК-адаптер совместим с любым последовательным портом ПК. |
Внесен в Государственный реестр СИ РФ под №14772-02.
