Ультразвуковой расходомер сточных вод ЭХО-Р-02

48 026 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Ультразвуковой расходомер ЭХО-Р-02 позволяет точно измерить объемный расход жидкости как в открытых каналах, так и в безнапорных трубопроводах. В качестве жидкости чаще всего служит горячая или холодная вода, а также сточные воды. Обратимся к методе измерения. И первое, на что нужно обратить здесь внимание – измерение расхода осуществляется косвенным методом путем фиксирования уровня жидкого вещества, протекающего через трубопровод. Этот уровень затем пересчитывается в мгновенное значение расхода, а также интегрируется. Отметим, что представленная модель расходомера активно используется сегодня в деятельности промышленных предприятий, на очистных сооружениях и т.д.

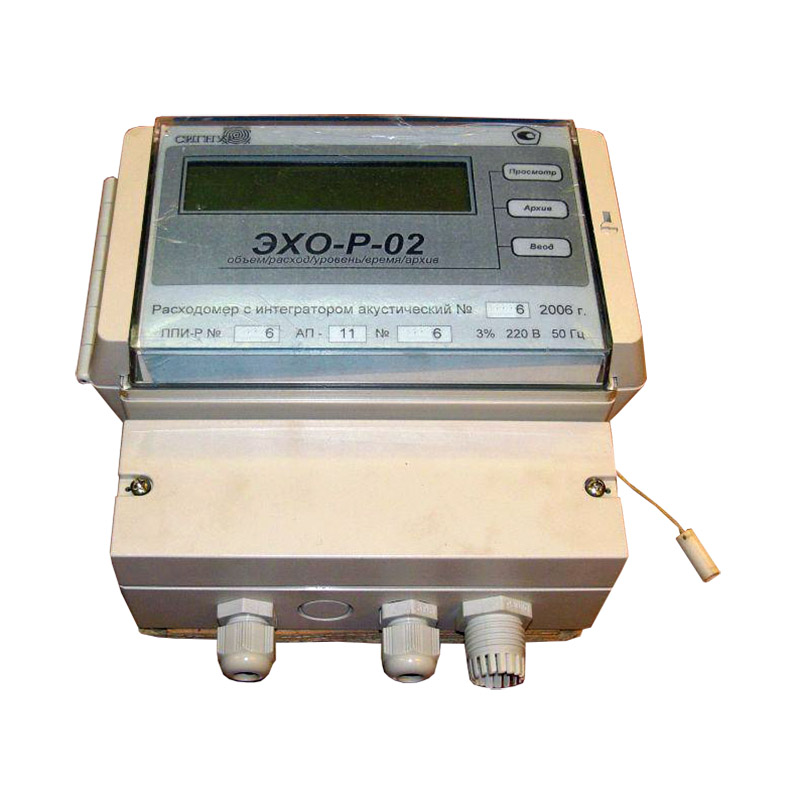

ЭХО-Р-02 имеет современный ЖК-дисплей, на который осуществляется вывод выходного сигнала. Однако кроме непосредственно искомых значений на дисплей выводятся такие величины, как общее время учета, дата и время измерения, содержимое всех архивов, а также информационные сообщения, адресованные оператору. Таким образом, можно заключить, что дисплей прибора высокоинформативен и содержит всю информацию, необходимую для специалиста. Отличительной особенностью устройства является наличие у него специализированного интегратора. Преимуществом ЭХО-Р-02 является бесконтактный метод контроля, позволяющий получить надежный и точный результат без необходимости физического контакта с объектом исследования. Важнейшими элементами прибора являются такие элементы, как электронный блок и акустический преобразователь.

Остановив свой выбор на расходомере ЭХО-Р-02, Вы приобретете надежный и точный прибор, который сделает Вашу работу удобной и позволит в короткие сроки получить надежный результат. Модель сертифицирована и имеет гарантию сроком шесть лет.

 Расходомер ЭХО-Р-02 предназначен для измерения объема (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях. Кроме того, Расходомер ЭХО-Р-02 может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах.

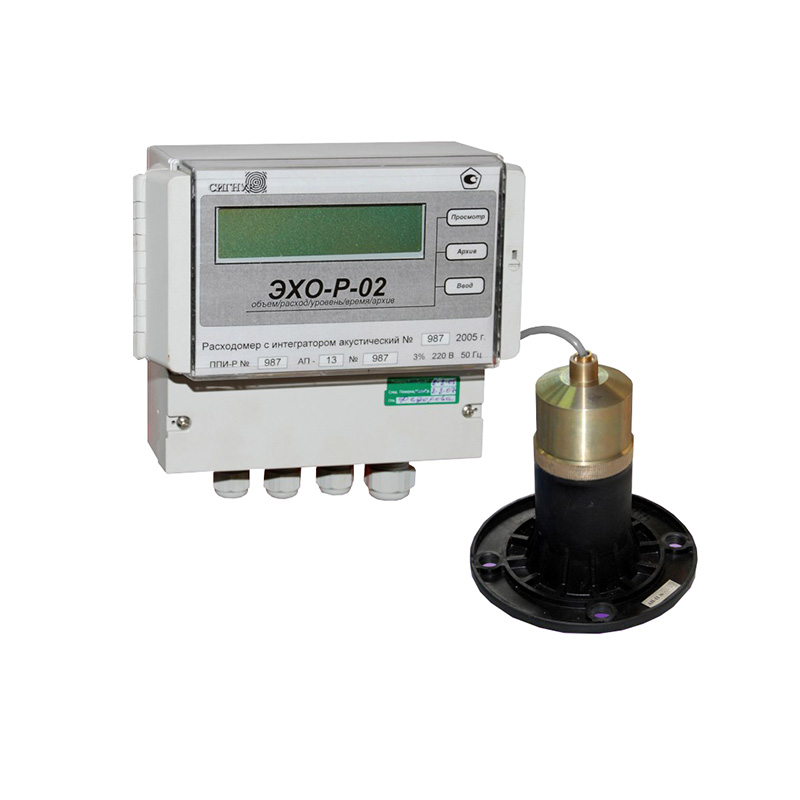

Принцип действия расходомера ЭХО-Р-02 заключается в бесконтактном измерении уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующем интегрировании. Расходомер ЭХО-Р-02 включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-Р.

Выходной сигнал расходомера ЭХО-Р-02 - показания жидкокристаллического дисплея.

Дополнительно на дисплее ЭХО-Р-02 может отображаться следующая информация:

  • текущие значения измеряемых величин:

- мгновенного значения расхода;
- уровня;
- времени работы;

  • содержимое архивов:

- суточного – 2200 значений (более 6 лет);
- часового – 2500 значений (более 100 суток);
- перерывов учета – 100 значений;

  • диагностические сообщения о неисправностях.

Расходомер ЭХО-Р-02 имеет дополнительный выходной сигнал 0- 5, 0- 20, 4- 20 мА постоянного тока, который служит для индикации мгновенного значения расхода, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также релейные уставки сигнализации уровня заполнения водовода. При измерении расхода в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 200 м с электронным блоком, который устанавливается в отапливаемом помещении. Градуировка расходомера ЭХО-Р-02 осуществляется по документации на устройство лотка или водовода, представленной заказчиком.

  • Расходомер ЭХО-Р-02;
  • электронный блок ППИ-Р («преобразователь передающий измерительный»);
  • преобразователь акустический АП-11 или АП-13 (монтируется в колодцах).

Внимание! Производитель оставляет за собой право изменить комплект поставки.

  • Основная погрешность, %: + 3;
  • выходной сигнал: показания ж/к- дисплея;
  • напряжение питания, В: 220;
  • температура окружающего воздуха, оС: для акустического преобразователя -30 – +50; для электронного блока от -20 до +50 оС.

Внесен в Государственный реестр СИ РФ под № 21807-01.
