Ультразвуковой стационарный расходомер с накладными датчиками АКРОН-01
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары
Ультразвуковой стационарный расходомер Акрон-01 выбирают профессионалы, заинтересованные в высоком качестве неразрушающего контроля. Это модель с накладными датчиками, что делает ее удобной в измерении и расчете расхода, а также количества звукопроводящих жидкостей. Это могут быть сточные воды, а также другие виды жидкостей, отличающиеся низким содержанием газообразных включений. Принцип контроля, реализованный разработчиками в представленной модели, достаточно прост. Измерения базируются на основе фиксирования времени прохождения ультразвуковой волны по потоку и против. Затем выполняется пересчет полученного значения в мгновенный расход. Если говорить о конструктивных особенностях измерителя, то это наличие таких основных элементов в конструкции модели, как первичный преобразователь и электронный блок. Они между собой соединены специальным кабелем, обеспечивающим надежную коммутацию устройств. Среди особенностей эксплуатации – необходимость установки преобразователя на прямолинейном участке трубы, очищенном от грязи, пыли, инородностей.
Акрон-01 – это прибор, который должен эксплуатироваться в полном соответствии с правилами, установленными производителем и прописанными в инструкции по эксплуатации. Только при строгом соответствии установленных норм пользователь может рассчитывать на получение достоверного результата и длительный срок эксплуатации устройства. На прибор предоставляется гарантия сроком один год. Представленная модель отличается высоким удобством в эксплуатации благодаря современному исполнению. На дисплей расходомера выводятся все самые важные параметры – измеряемые величины, дата и время, содержимое архивов и другая информация. Для уточнения цены свяжитесь со специалистом.
Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.
Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений и может быть использован для любых учетных операций, в том числе коммерческих.
Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

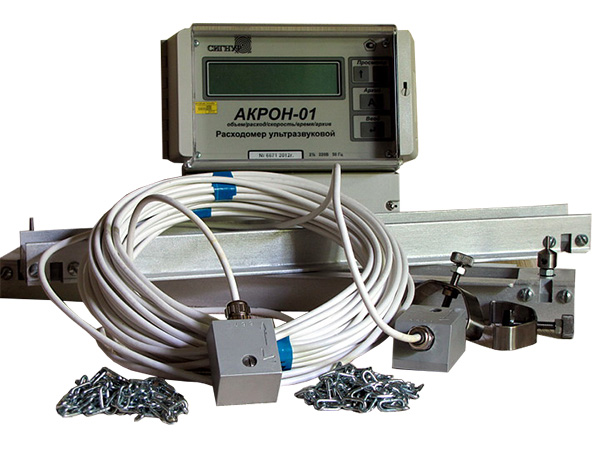

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

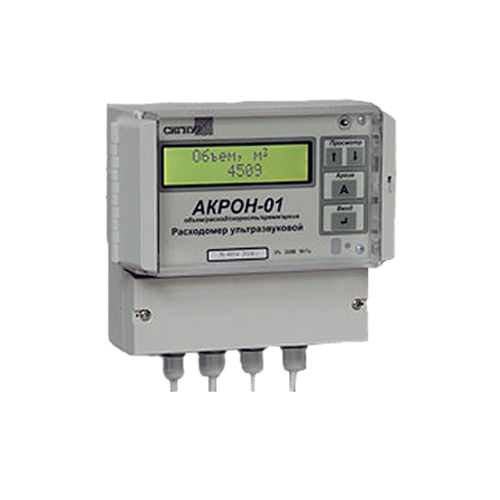

Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:
- текущие значения измеряемых величин:
- объема протекающей жидкости (м3);
- мгновенного значения расхода (м3/ч);
- скорости потока;
- общего времени учета;
- дата и время;
- содержимое архивов:
- почасового – 2500 записей (более 100 суток);
- посуточного – 2200 записей (более 6 лет);
- перерывов учета – 100 записей;
- индикация настройки акустического канала при монтаже;
- диагностические сообщения о неисправностях.
- Расходомер ультразвуковой с накладными датчиками АКРОН-01;
- ультразвуковой датчик толщиномера;
- сетевой адаптер;
- руководство пользователя.
- Диаметр условного прохода трубопровода, мм: 40 - 2000;
- верхние пределы диапазонов измеряемого расхода, м3/ч: 8 - 40000;
- основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки:
- при измерении объемного расхода ±1,5;
- при измерении количества ±2;
- температура, оС:
- контролируемой среды -10 до +150;
- воздуха, окружающего БЭ-1 -20 до +50;
- степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 – IP-65 по ГОСТ 14254;
- питание от сети переменного тока, В: 220;
- межповерочный интервал: 2 года.
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода:
|
Диаметр условного прохода, Dу, мм |
Диапазоны измеряемых расходов, |
|
40 |
(0,16 - 8)…(1-50) |
|
50 |
(0,2 - 10)...(2 - 100) |
|
65 |
(0,25 - 12,5)...(3,2 - 160) |
|
80 |
(0,32 - 16)...(5 - 250) |
|
100 |
(0,4 - 20)...(6,4 - 320) |
|
125 |
(0,5 - 25)...(8 - 400) |
|
150 |
(0,64 - 32)...(12 - 600) |
|
200 |
(0,8 - 40)...(20 - 1000) |
|
250 |
(1 - 50)...(25 - 1250) |
|
350 |
(1,2 - 60)...(32 - 1600) |
|
400 |
(1,6 - 80)...(40 - 2000) |
|
500 |
(2 - 100)...(64 - 3200) |
|
650 |
(2,5 - 125)...(80 - 4000) |
|
800 |
(3,2 - 160)...(160 - 8000) |
|
1000 |
(4 - 200)...(320 - 16000) |
|
2000 |
(8 - 400)...(800 - 40000) |
Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00.
