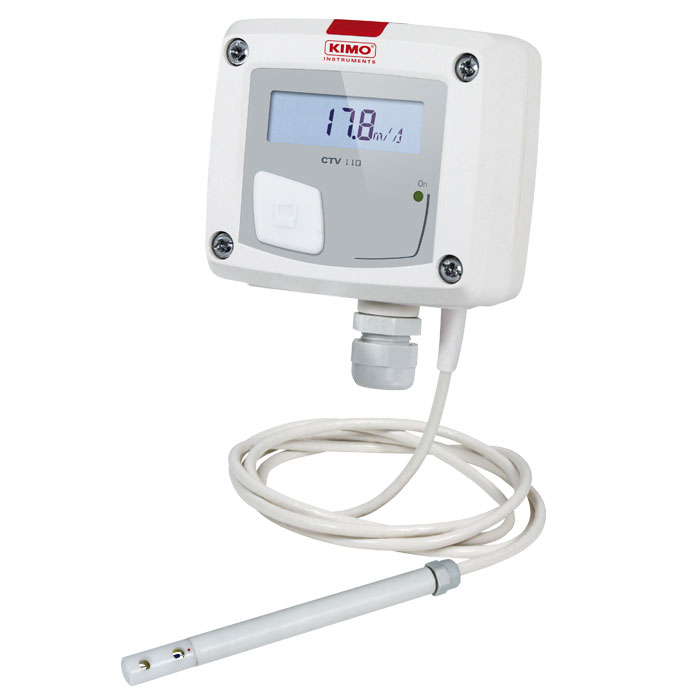

Датчик температуры и скорости воздушного потока CTV 110
Основные сведения:
- диапазон измерения от 0 до 30 м/с и от 0 до 50ОС;
- активный выход 0-10 В или 4-20 мА, напряжение питания 24 В перем./пост. тока (з- или 4-проводное подключение);
- корпус из пластика ABS V0 со степенью защиты IP65 с дисплеем или без дисплея;
- поочередное отображение значений скорости воздушного потока и температуры;
- простая система монтажа методом "1/4 оборота" и настенная память;
- корпус с упрощенной системой монтажа.
ОПЦИИ И ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- KIAL-100A: источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе;
- LCC-S: программное обеспечение для настройки датчика и кабель USB;
- скользящие уплотнения, монтажные кронштейны, настенные крепежи для зондов с проволочным элементом.
Диапазон измерения |
от 0до 50°C (предусмотрена возможность настройки выходного сигнала в диапазонах: от-20 до+80 |
|
°С,от -50до +50 °C и от 0 до +100 °C) |
Погрешность* |
±0,3% от показаний ±0,25 °C |
Единицыизмерения |
°C,°F |
Быстродействие |
1/e (63%) 5 с |
Типдатчика |
Pt100 1/3 DIN |
Разрешение |
0,1 °C |
Рабочаясреда |
Воздух и нейтральные газы |
ХАРАКТЕРИСТИКИ КОРПУСА
Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
- Материал: Пластик ABS V0 согласно UL94;
- степень защиты: IP65;
- дисплей: 10-разрядный ЖК-дисплей, размеры: 50 x 17 мм;
- поочередное отображение значений скорости воздушного потока и температуры;
- высота символов значения: 10 мм, единицы измерения: 5 мм;
- кабельный ввод для кабелей с диаметром не более 8 мм;
- вес: 164 г;
- кабель выносного датчика: длина 2 м, диаметр 4,8 мм в изоляции из ПВХ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛА ИЗМЕРЕНИЯ СКОРОСТИ ВОЗДУШНОГО ПОТОКА
Параметры выхода |
От 0 до 5 м/с,от 0 до 10м/с, от 0 до 15 м/с, от 0 до 20м/с и от 0 до 30 м/с |
Погрешность* |
От 0 до 3 м/с: ±3% от показаний ±0,05м/с От 3 до 30 м/с: ±3% от показаний ±0,2 м/с |
Единицы измерений |
м/с и фут/мин |
Быстродействие |
1/e (63%) 2 с |
Разрешение |
От 0 до 3 м/с:0,01м/с От 3 до 30 м/с : 0,1 м/с |
Рабочая среда |
Воздухи нейтральные газы |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выход/источник питания |
- активный 0-10 В или 4-20 мА (источник питания 24 В перем./пост. тока ± 10%), 3- или 4-проводное подключение; |
Потребляемая мощность |
- минимальная нагрузка:1кОм (0-10 В). 40мД (0-10В) или макс. 80мД (4-20 мД) |
Электромагнитная совместимость |
EN61326 |
Электрическое соединение |
Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2 |
Связь с ПК |
Кабель типа mini-Din с разъемом USB от компании Kimo |
Рабочая среда |
Воздухи нейтральные газы |
Рабочая температура |
От 0 до +50°C |
Температура хранения |
От -10 до +70°С |
Номер в Государственном реестре СИ 60867-15
