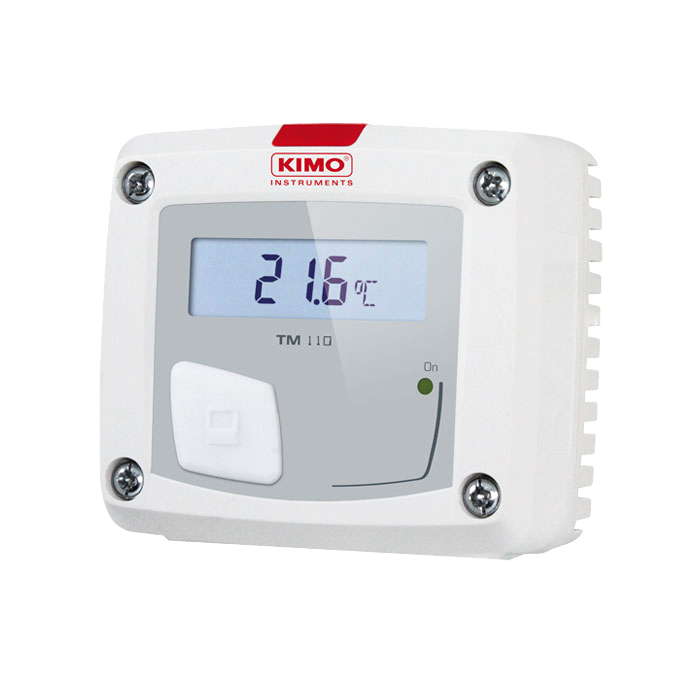

Датчик температуры TM 110
Основные свойства:
- диапазон температур от 0 до 50 °C (модель для наружного применения), от -20 до +80 °C (модель для монтажа в воздуховод) и от -100 до 400 °C (модель с датчиком температуры Pt100 или с клеммной колодкой с NTC (отрицательный температурный коэффициент));
- выход 0 до 10 В с внешним питанием 24 В перем./пост. тока (3- или 4-проводное подключение ) или выход 4-20 мА с питанием от контура и напряжением питания от 16 до 30 В пост. тока (2-проводное подключение);
- корпус из пластика ABS V0 со степенью защиты IP65 модель выносного типа и модель для монтажа в воздуховод) и IP20 (модель для наружного применения), с дисплеем и без дисплея;
- простая система монтажа методом «1/4 оборота» с настенной панелью;
- корпус с упрощенной системой монтажа.
ОПЦИИ И ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- KIAL-100A: источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе;
- LCC-S: программное обеспечение для настройки датчика и кабель USB;
- датчик типа Pt100 с 2- или 3-проводным подключением или зонд с отрицательным температурным коэффициентом (NTC) из нержавеющей стали для моделей, предназначенных для монтажа в воздуховод или для моделей выносного типа.
Единицы измерения |
°C,°F |
Диапазо низмерения |
От 0 до 50 °C (модель для наружного применения), от -20 до +80 °C (модель для монтажа в воздуховод) и от-100 до+400 °С (модель с датчиком температуры Pt100 или с клеммной колодкой) |
Погрешность* |
Датчик температуры PT100: ±0,5 % от показаний ±0,5 °C |
Тип датчика |
Pt100 или NTC (модель с клеммной колодкой и модель из нержавеющей стали для воздуховодов), NTC (модель для наружного применения и модель для воздуховодов) |
Быстродействие |
1/e (63%) 5 с (модель для наружного применения), 1/e (63%) 20 с (модель в герметичном исполнении) |
Разрешение |
0,1°C |
Рабочая среда |
Воздух и нейтральный газ |
Диапазон рабочих температур |
О т0 до + 50 °С |
Температура хранения |
От-10до +70°C |
* Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.
- Материал: пластик ABS V0 согласно стандарту UL94;
- степень защиты:

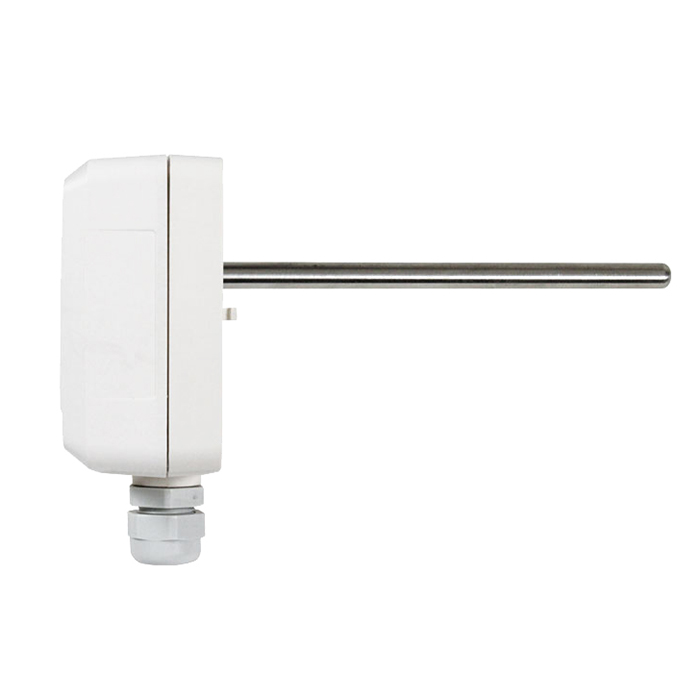

- модель для монтажа в воздуховод и модель с клеммной колодкой: IP65;
- модель для наружного применения: IP20;
- дисплей: 10-разрядный ЖК-дисплей;
- размеры: 50 x 17 мм;
- высота символов: значения: 10 мм; единицы измерения: 5 мм;
- кабельный сальник (модель для монтажа в воздуховод и модель с клеммной колодкой): для кабелей с диаметром не более 8 мм;
- масса: 162 г;

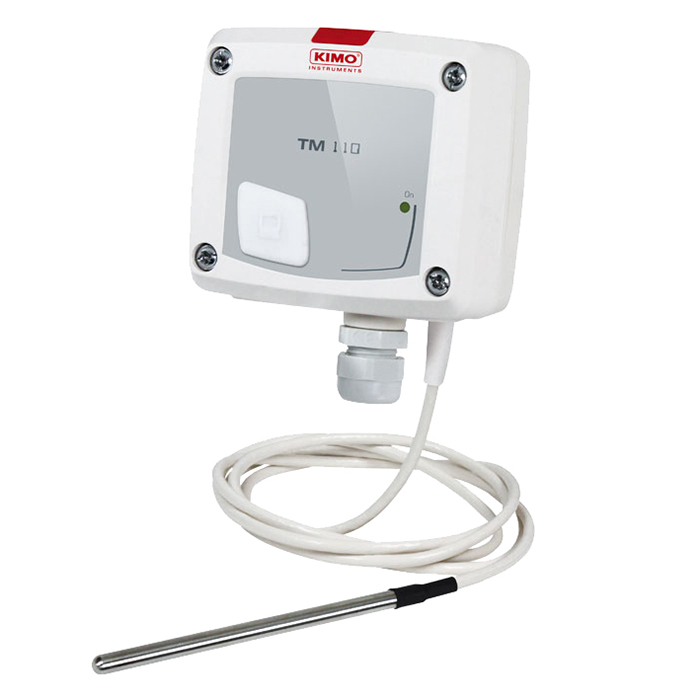

- кабель выносного датчика: длина 2 м, диаметр 4,8 мм в изоляции из ПВХ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выход/источник питания |
- активный выход 0-10 В или 4-20 мА (напряжение питания 24 В перем./пост. тока ± 10%); 3-, 4-проводное подключение; |
Потребляемая мощность |
2 ВА (0-10 В) или макс. 22 мA (4-20 мA) |
Электромагнитная совместимость |
EN61326 |
Электрическое соединение |
Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2 |
Связь с ПК |
Кабель типа mini-Din с разъемом USB от компании Kimo |
Рабочая среда |
Воздухи нейтральные газы |
Номер в Государственном реестре СИ 60865-15
