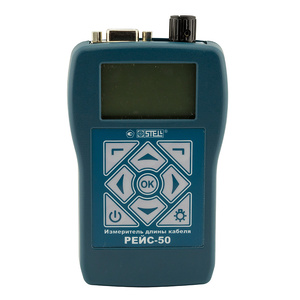

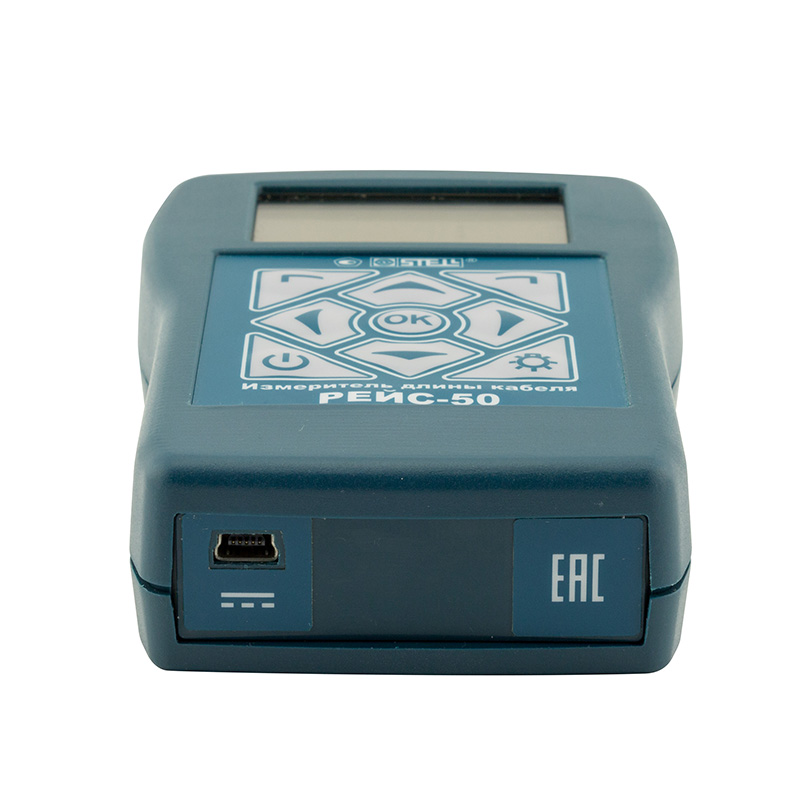

Измерители длины кабеля РЕЙС-50 и РЕЙС-50 USB
Измеритель длины кабеля РЕЙС-50 - это цифровой портативный (карманный) прибор для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов. В приборе РЕЙС-50 использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.
РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).
Основные области применения прибора РЕЙС-50:
- Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
- Измерение длины кабелей и проводов при торговле ими.
- Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
- Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
- Прокладка сетей кабельного телевидения и компьютерных сетей.
- Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
Отличительные особенности прибора РЕЙС-50:
- Максимальная автоматизация измерений.
- Минимальные размеры и вес.
- Полноценный графический LCD - экран с управляемой подсветкой.
- Малое энергопотребление.
- Две модификации прибора: РЕЙС-50 и РЕЙС-50 USB.
- Встроенная память данных и результатов измерений.
Достоинства измерителя длины кабеля РЕЙС-50:
- только в приборе РЕЙС-50 реализованы автоматические режимы измерения длины кабеля двумя методами: TDR и DC;
- только РЕЙС-50 имеет самое высокое разрешение по длине;
- только РЕЙС-50 при указанных возможностях и параметрах имеет очень низкую потребляемую мощность;
- прибор РЕЙС-50 имеет: самые малые габаритные размеры при относительно большом экране, самый минимальный вес, невысокую цену.
1 |
Измеритель длины кабеля РЕЙС-50 |
1 |
2 |
Аккумуляторы размера ААА |
4 |
3 |
Кабель присоединительный с датчиком температуры (для DC-метода) |
1 |
4 |
Кабель присоединительный (для TDR-метода) |
1 |
5 |
Кабель калибровки |
1 |
6 |
Руководство по эксплуатации |
1 |
7 |
Сумка для переноски |
1 |
8 |
Подарок - блок зарядки от сети 220В |
1 |
Примечание. Комплект поставки зависит от модификации.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Максимальная длина измеряемых кабелей: |
до 10000 м (при DC - методе) до 8000 м (при TDR - методе), при условии что перекрываемое затухание в кабеле не превышает 40 дБ |
Разрешение по длине: |
не хуже 4 см |
Инструментальная погрешность измерения длины:
|
TDR - метод (при точной установке коэффициента укорочения): - не более 1%+1м - в автоматическом режиме, DC - метод (при точной установке исходных величин): - не более 0,1%+1 МЗР |
Пределы устанавливаемых или измеряемых коэффициентов укорочения (при TDR - методе): |
1,000...7,000 |
Диапазон измеряемых сопротивлений (при DC - методе): |
0 … 10000 Ом |
Разрешающая способность измерения сопротивлений (при DC - методе): |
0,1 мОм |
Измерительный ток (при DC - методе): |
до 95 мА |
Погрешность измерения сопротивления (при DC - методе): |
0,1% + 1 МЗР |
Учет температуры жил (при DC - методе): |
Имеется датчик температуры |
Сечение жил измеряемых кабелей или проводов (при DC - методе): |
0,001...500 кв. мм |
Диапазон погонных сопротивлений (при DC - методе): |
0,036...17900 Ом/км |
Отображение информации: |
LCD дисплей с разрешением 128х64, с подсветкой |
Питание: |
4 аккумулятора ААА (или 4 батареи ААА) |
Мощность потребления, не более |
0,3 Вт |
Диапазон рабочих температур |
-10....+50 С |
Габаритные размеры: |
125х80х35 мм |
Вес: |
0,25кг |
TDR - метод
При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света. Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора). По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме). По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).
TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п. При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля. Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).
DC - метод
При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника). Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией). При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля. Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля. В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2. При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.
Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.
Внесен в Государственные реестры средств измерений РФ и Казахстана.
