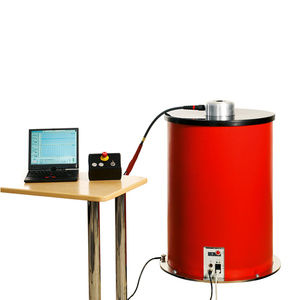

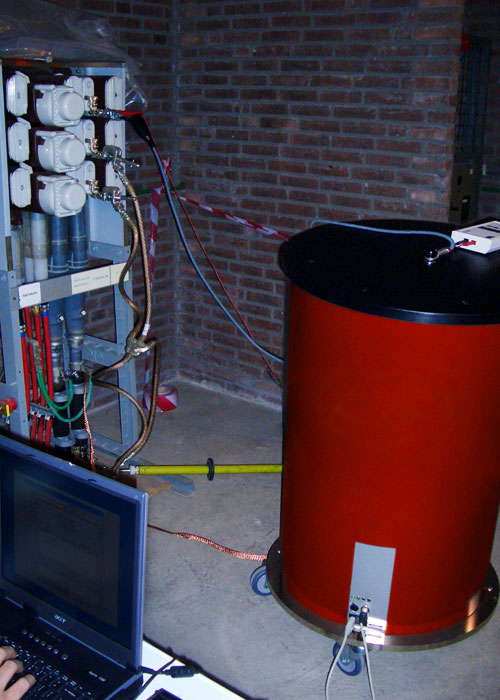

Система измерения частичных разрядов OWTS M 60
Измерительная система OWTS предназначена для распознавания, оценки и локализации частичных разрядов (ЧР) в изоляции и гарнитуре всех типов кабелей среднего напряжения. Система состоит из ноутбука, выполняющего роль управляющего модуля с WLAN-соединением и высоковольтного модуля. Высоковольтный модуль состоит из высоковольтного источника и резонансного дросселя с интегрированным электронным переключателем для выработки испытательного напряжения, а также необходимого измерительного делителя и контроллера для цифровой записи измерений и обработки сигнала. Сохранение, анализ и оценка сигналов ЧР происходит в ноутбуке и может осуществляться прямо на месте или позже в офисе. Для локализации ЧР используется автоматизированная методика рефлектометрии.
Система измерения частичных разрядов OWTS M 60 обладает ниже перечисленными достоинствами:
- измерение ЧР напряжением DAC близко к рабочим условиям сети;
- Online обработка для комплесной диагностики ЧР;
- портативная измерительная система, компактная и легкая;
- интегрированное измерение tan delta.
Особенности прибора OWTS M 60:
- ЧР диагностика с помощью колебательной волны (DAC);
- измерение уровня ЧР в соответствии с IEC 60270;
- автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР;
- автоматическая калибровка с локализацией муфт;
- ноутбук с WIN XP and WLAN для управления системой;
- статистический метод определения ЧР, online обработка;
- управляемая с помощью меню система задания последовательности действий при тестировании;
- компактная конструкция, малый вес, простая подготовка к работе на объекте.
- В/в источник;
- ноутбук с WLAN адаптером для связи с в/в блоком;
- блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем;
- сумка с принадлежностями;
- инструкция по эксплуатации;
- В/в измерительный провод длиной 5 м;
- кабель питания и заземления;
- комплект ПО “OWTS Explorer”, 2 комплекта usb-ключей с CD-ROM;
- калибратор.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики OWTS M 60:
- ЧР диагностика с помощью колебательной волны (DAC);
- измерение уровня ЧР в соответствии с IEC 60270;
- автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР;
- автоматическая калибровка с локализацией муфт;
- ноутбук с WIN XP and WLAN для управления системой;
- статистический метод определения ЧР, online обработка;
- управляемая с помощью меню система задания последовательности действий при тестировании;
- компактная конструкция, малый вес, простая подготовка к работе на объекте.
Технические данные OWTS M 60:
- диапазон частот DAC: 50 Гц … 800 Гц;
- диапазон емкостей испытываемого объекта: 0,025 мкф ... 2 мкф;
- ток зарядки: 7 мA;
- диапазон измерения ЧР: 1 пКл ... 100 нКл;
- измерение уровня ЧР согласно IEC 60270;
- ширина полосы при локализации ЧР: 150 кГц ... 45 MГц;
- фактор затухания tan δ: 0,1 % ... 10 %;
- источник питания: 115 / 230 В 50 / 60 Гц;
- диапазон рабочих температур: –10 °C ... + 40 °C;
- вес около 80 кг.
Габариты:
- блок 1 D=600 мм, H: 970 мм;
- блок 2 Ноутбук около 2 кг.
