Передвижной пункт испытания кабелей TRANSCABLE 3000 32 кВ-3/S
Передвижной пункт испытания кабелей TRANSCABLE 3000 32 кВ-3/S является трехфазной системой локализации повреждений кабелей 32 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения не требует обслуживания и полностью защищен от прикосновений.
Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 32 кВ-3/S:
- эргономичная система EURODESK;
- генератор импульсного напряжения SSG 1100;
- эхолот IRG 3000, с поддержкой ЭВМ;
- блок связи SIM-MIM SA 32;
- блок связи SK 1 D импульсного тока;
- полуавтоматический блок управления с переключателем фазы и оборудования 32 кВ;
- акустический ресивер UL с наземным микрофоном BM;
- 3-фазный 32 кВ выход высокого напряжения через соосный разъём высокого напряжения, с мониторингом при использовании аварийных выключателей;
- полностью защищённое от внешних воздействий и поэтому защищенное устройство переключений высокого напряжения;
- стойка кабельных барабанов, 3-фаз. KTG M6.
Локализация повреждений кабелей
- SK3D Блок связи импульсного тока для дифференциального метода импульсных токов
- Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ
- Генератор импульсного напряжения с увеличенной импульсной энергией
- Мощный генератор частот TG 600
- Высоко эффективный трансформатор прогорания ATG
Испытание высокого напряжения
- Генератор высокого напряжения PHG 70/80 ОНЧ
Диагностика
- Устройство измерения коэффициента затухания (тангенс дельта, TD)
- Устройство измерения частичной разрядки (PD)
- Соответствующие выдвижные ящики и шкафы

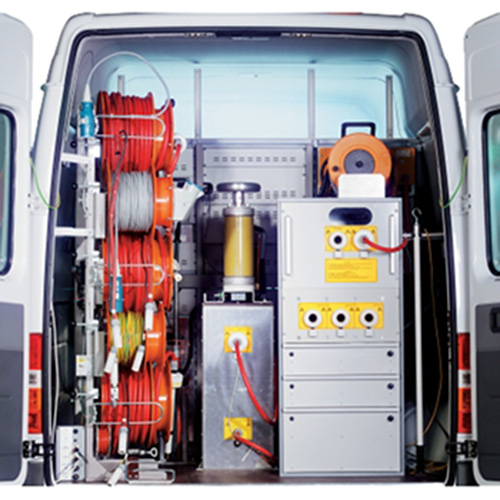

На рисунке показаны потенциальные модификации
- Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ
- Блок фильтров и конденсатор связи CU 60 для измерения частичной разрядки
- Электрический привод для кабельных барабанов
- Перегородка из оргстекла между областью высокого напряжения и областью управления
- Шкаф с выдвижными ящиками
Дополнительное оборудование: развязывающий трансформатор.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
