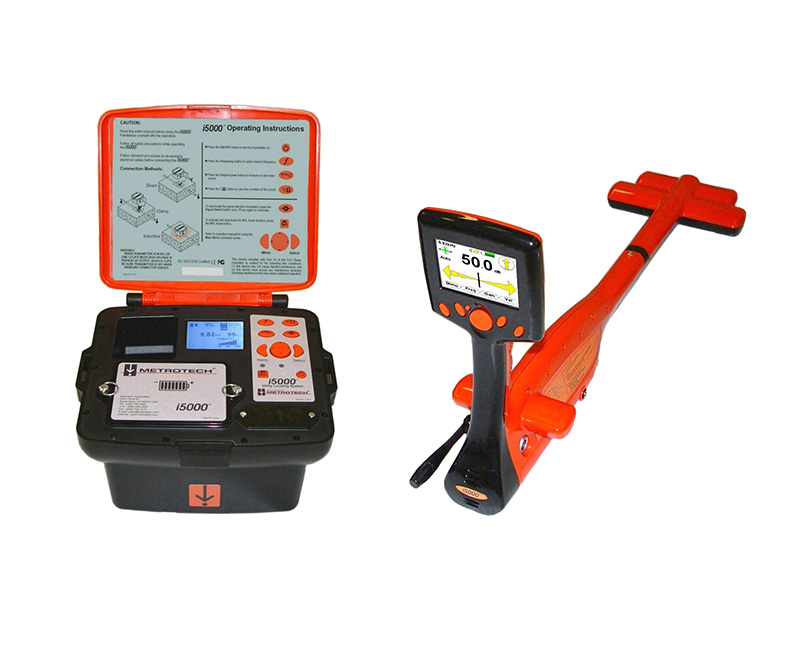

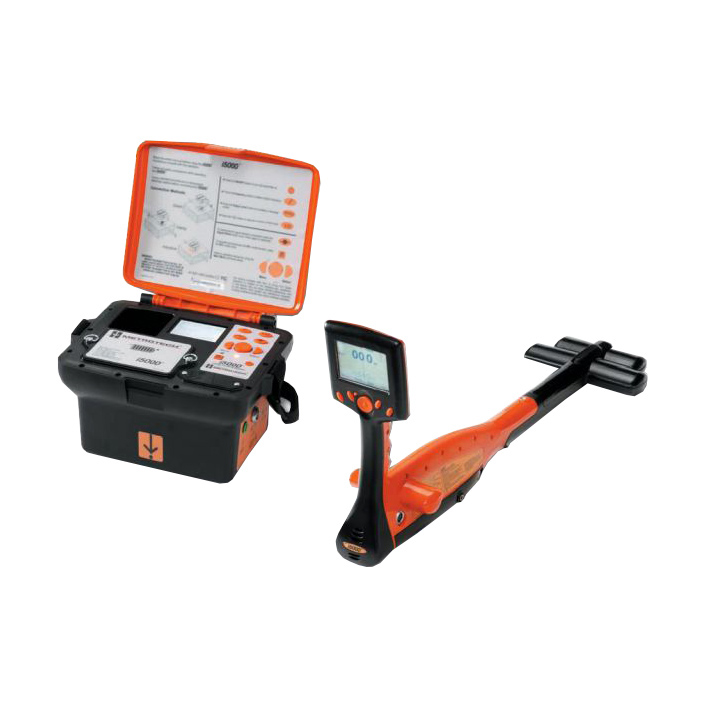

Мультичастотная трассопоисковая установка I5000
Ядром поисковой системы i5000 является мультичастотный приемник. Приемник поисковой системы должен в первую очередь обеспечивать точные сведения о положении искомого кабеля, в частности, средней оси и глубины. При определении трассы постоянно встречаются трудности, например, искажения поля, вызванные отведением или сцеплением соседних кабелей. Приемник i5000 располагает новыми возможностями обработки, которые уменьшают субъективные оценки при определении трассы и повышают, таким образом, точность определения нужной трассы.
Отличительные особенности приемника i5000:
- многочисленные активные частоты от 491 Гц до 82 кГц, а также пассивные частоты для тока, радио и сигналы KKS;
- идентификация кабеля методами „ Signal Select “ и „Distortion Alert“;
- “ Guidance Compass “ помогает легко распознать трассу и ее ответвления;
- возможность переключения на автоматическое или ручное регулирование усиления;
- цветной экран с автоматическим освещением заднего плана;
- интерфейс Bluetooth для напр. модернизаций программного обеспечения;
- заряжаемая ионовая батарея Li для непрерывной ксплуатации в течение 30 часов;
- защитный класс IP54;
- автоматическое распознавание вспомогательного оборудования;
- измерение глубины и усиления потока сигнала нажатием кнопки.
Отличительные особенности генератора i5000:
- спектр частоты возможно расширять, основной вариант содержит 6 активных частот;
- одновременный посыл до 3 активных частот. Таким образом, оптимальная частота выбирается просто на месте;
- выбираемый индуктивный выход для каждой частоты в диапазоне от 8,4 кГц до 82 кГц;
- автоматическое выравнивание полного сопротивления в диапазоне от 5 Ом до 5 кOм;
- автоматическое распознавание вспомогательного оборудования;
- графический ж/к дисплей для показа параметров: ток, сопротивление шлейфов и выходная мощность;
- графическое изображение выходной мощности и сопротивления;
- работает на базе встроенного заряжаемого аккумулятора;
- имеется функция определения места повреждения в оболочке (как опция).
Стандартный комплект поставки прибора i5000:
- приемник;
- генератор;
- комплект проводов;
- зарядное устройство на 240 V и 12 V;
- жесткий чемодан;
- руководство по эксплуатации;
- комплект частот.
Система для трассопоиска i5000 поставляется (как стандарт) со следующими частотами:
- пассивные частоты: 50 Гц, радио и сигнал KKS;
- активные частоты: 491 Гц, 982 Гц, 8,44 кГц, 9,82 кГц, 35 кГц, 82 кГц.
*Расширение: специфические частоты по заказу клиента поставляются по запросу. Модернизация через встроенный интерфейс Bluetooth.
Принадлежности к трассопоисковой системе I 5000:
- передающие клещи для i5000 (50 мм и 100 мм);
- Signal Select передающие клещи 100 мм;
- опция для поиска повреждения оболочки с помощью рамочного приемника для точного определения повреждения;
- катушка для выбора кабеля из пучка;
- GOK 50-R кабель для локализации для неметаллических трубопроводов;
- MLS - радиопередатчик - излучатель с различными частотами.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Приемник i5000 Rx |
|
Рабочие частоты |
|
Активные |
491 Гц, 982 Гц, 8,44 кГц, 9,82 кГц, 35 кГц, 82 кГц |
Пассивные |
50 Гц (сеть), 100 Гц (катодная защита), Радио |
Точность измерения глубины |
±5% + 5 см - от 0 до 3 м |
±10% - от 3 до 6 м |
|
Регулировка усиления |
автоматическая или ручная |
Индикация дисплея |
уровень сигнала, глубина, рабочая частота, заряд батареи, Signal Select, Guidance Compass, Distortion Alert, влево/вправо, усиление |
Режимы оптимальной идентификации |
Signal Select, Guidance Compass, Distortion Alert |
Дисплей |
цветной 1/4 VGA с фоновой подсветкой |
Интерфейс |
Bluetooth, для обновления программного обеспечения и добавления рабочих частот |
Питание |
аккумуляторы Li-Ion |
Время работы |
30 часов |
Габаритные размеры |
720 x 330 x 200 мм |
Вес |
2,22 кг |
Класс защиты |
IP 54 |
Рабочая температура |
минус 20 ... +50 °C |
Генератор i5000 Tx |
|
Рабочие частоты, кГц |
491 Гц, 982 Гц, 8,44 кГц, 9,82 кГц, 35 кГц, 82 кГц; возможность добавления частот; одновременная передача 3 частот |
Максимальная мощность |
10 Вт |
Индикация дисплея |
рабочая частота, заряд батареи, выходной ток, режим, Signal Select, звук вкл./выкл., внешнее питание |
Дисплей |
монохромный 1/8 VGA |
Питание |
аккумулятор NiMH |
Время работы |
12 часов |
Габаритные размеры |
276 x 230 x 156 мм |
Вес |
3,74 кг |
Класс защиты |
IP 54 |
Рабочая температура |
минус 20 ... +50 °C |
