Трассодефектоискатель КОНТУР
Трассоискатель "Контур" является индикаторным прибором и предназначен для электромагнитной локации и трассировки, скрытых линейно расположенных металлических объектов. Это могут быть металлические изолированные трубопроводы, трассы энергосиловых кабелей. Сигналом для электромагнитной локации может служить как ток специального поискового генератора из комплекта трассоискателя (активный режим), так и ток промышленной частоты нагрузки электрокабелей (пассивный режим).
Отличительные особенности трассодефектоискателя КОНТУР:
- простота в эксплуатации, надежность;
- функционирование прибора в двух режимах: бесконтактном и контактном (при использовании генератора трассоискателя, который напрямую подключается к отыскиваемому кабелю или трубопроводу);
- конструкция электромагнитной рамки позволяет подавать сигнал на объект поиска без гальванической связи с ним;
- возможность качественной прослушки низкочастного сигнала промышленной частоты за счет того, что частота звуковой сигнализации прибора не зависит от рабочей частоты.

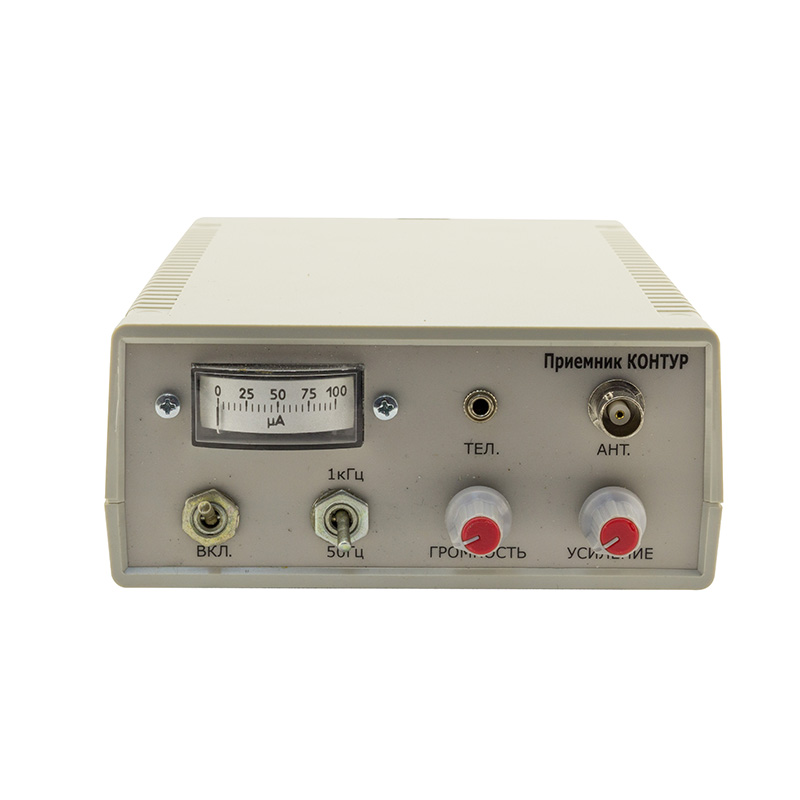

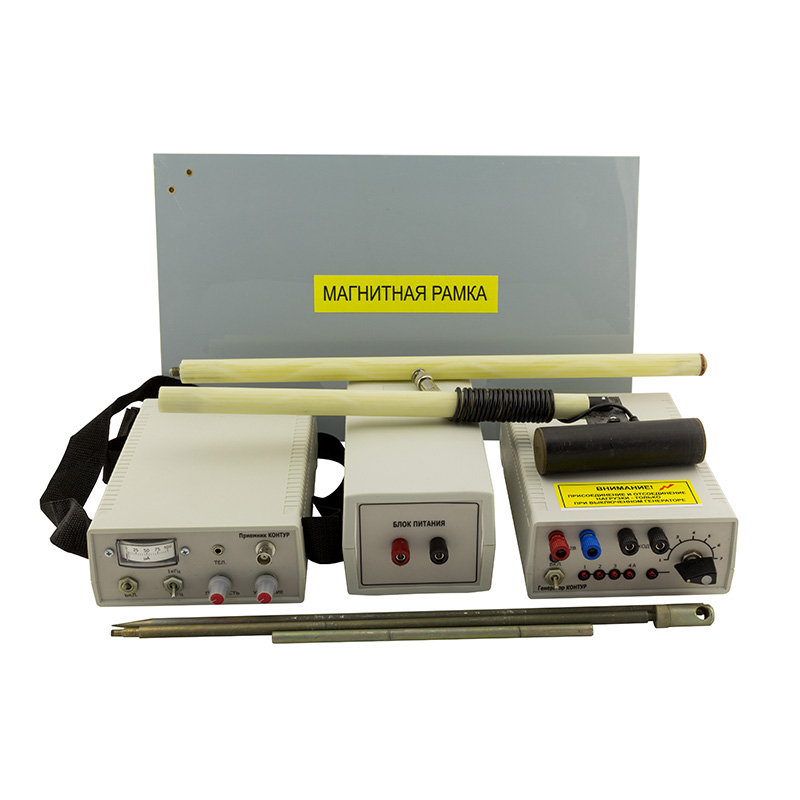

- Приемник прибора;

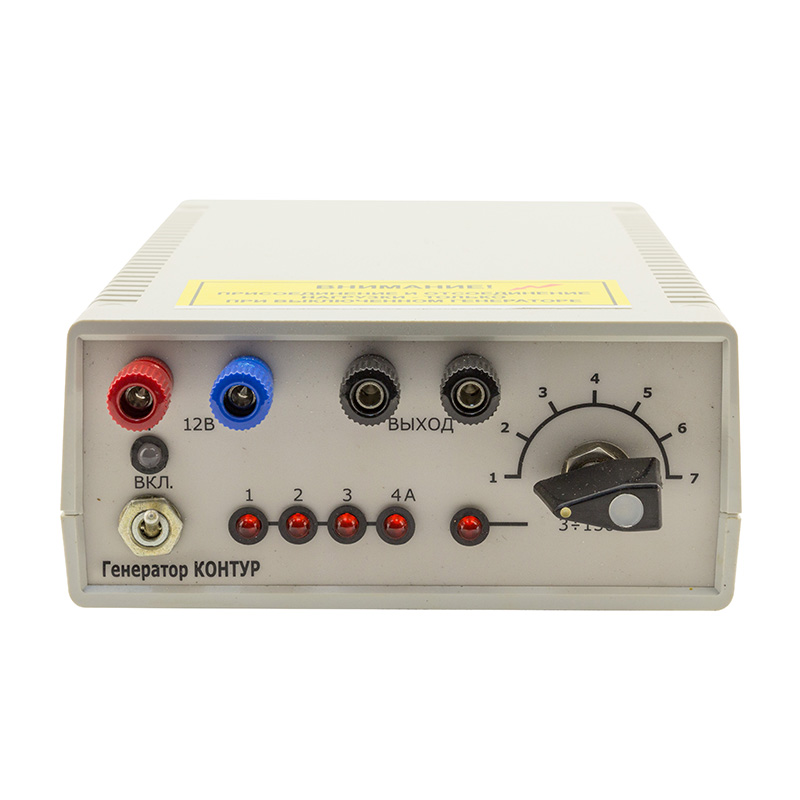

- генератор поискового типа;

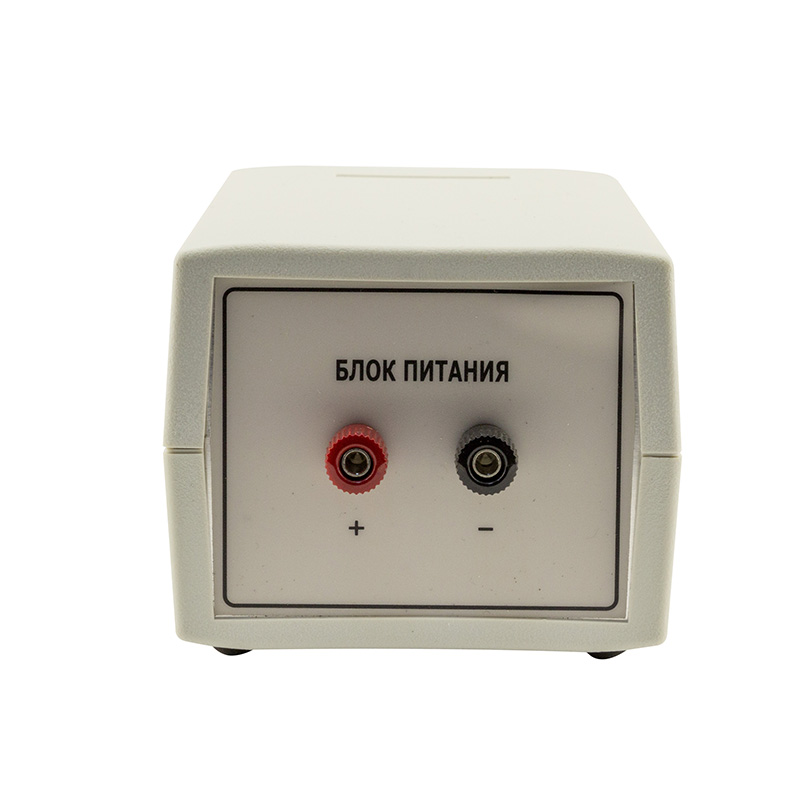

- контейнер для батарей;

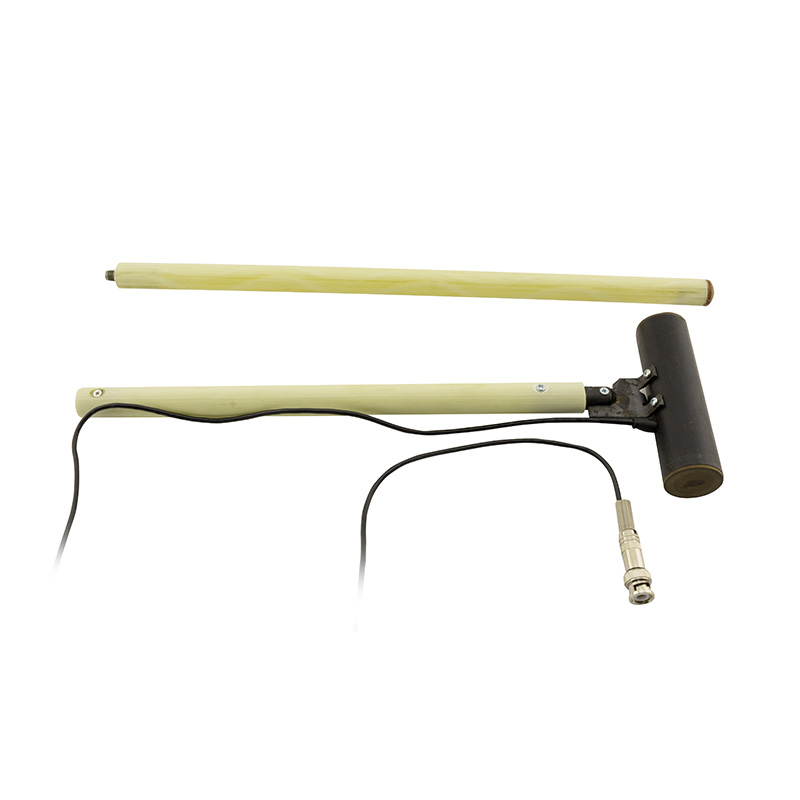

- Антенна электромагнитного типа;

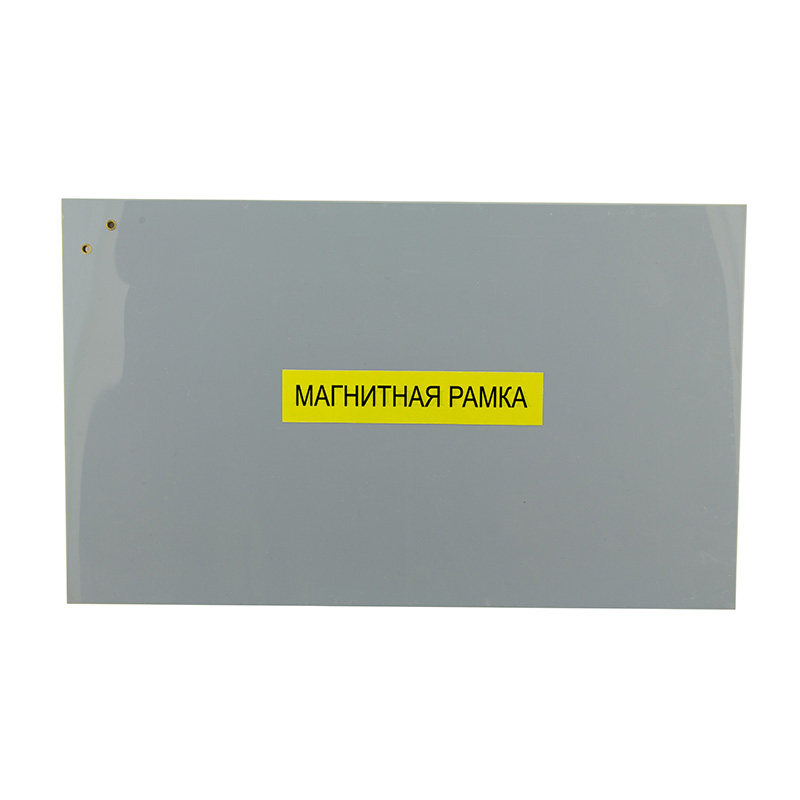

- электромагнитная рамка для подачи сигнала;

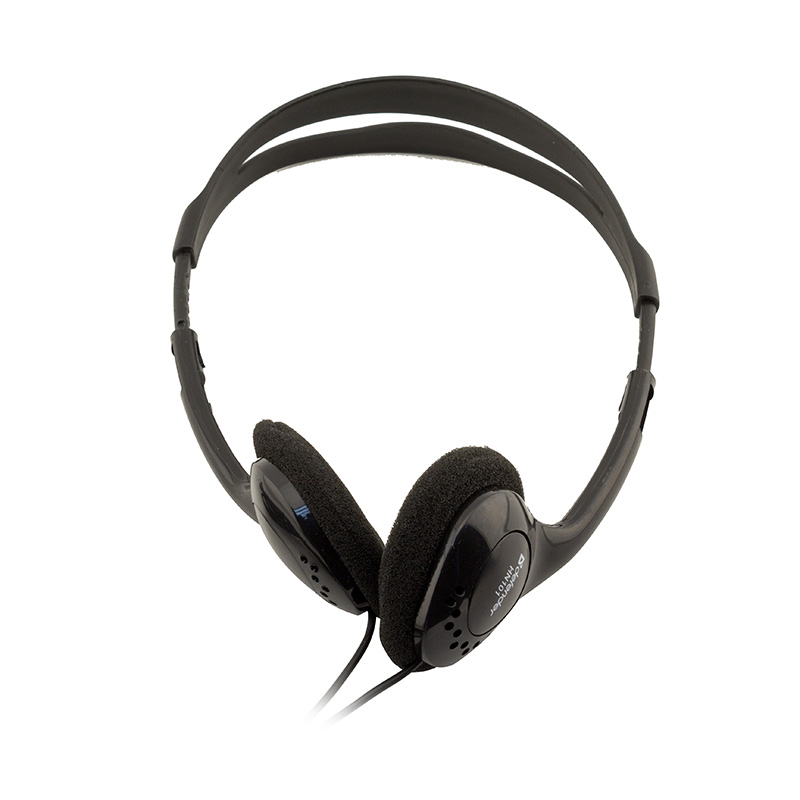

- телефон головного типа;

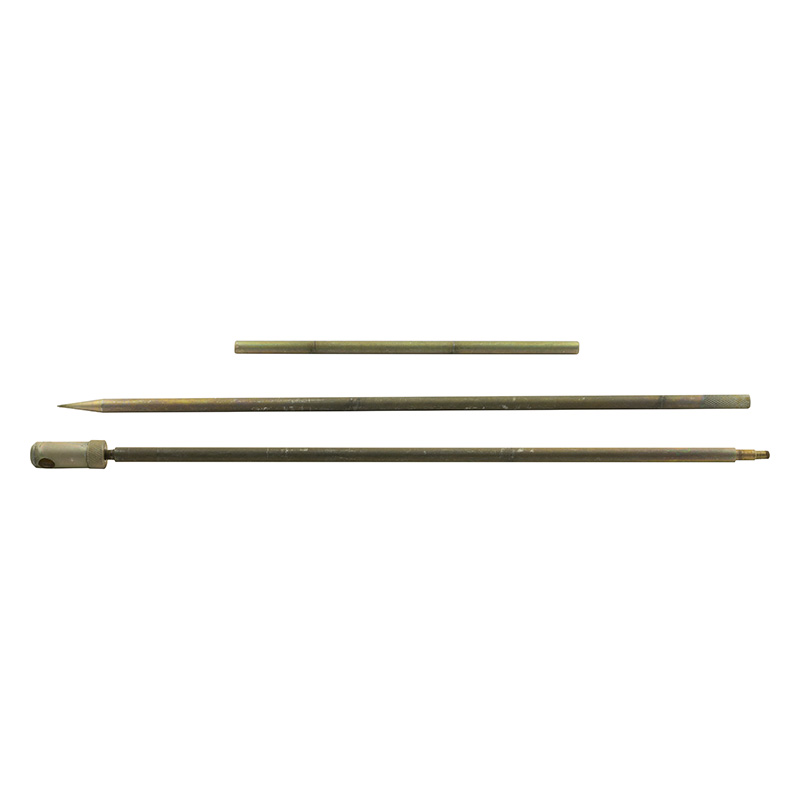

- штырь заземления;
- магнитный контакт, жгут для аккумулятора;

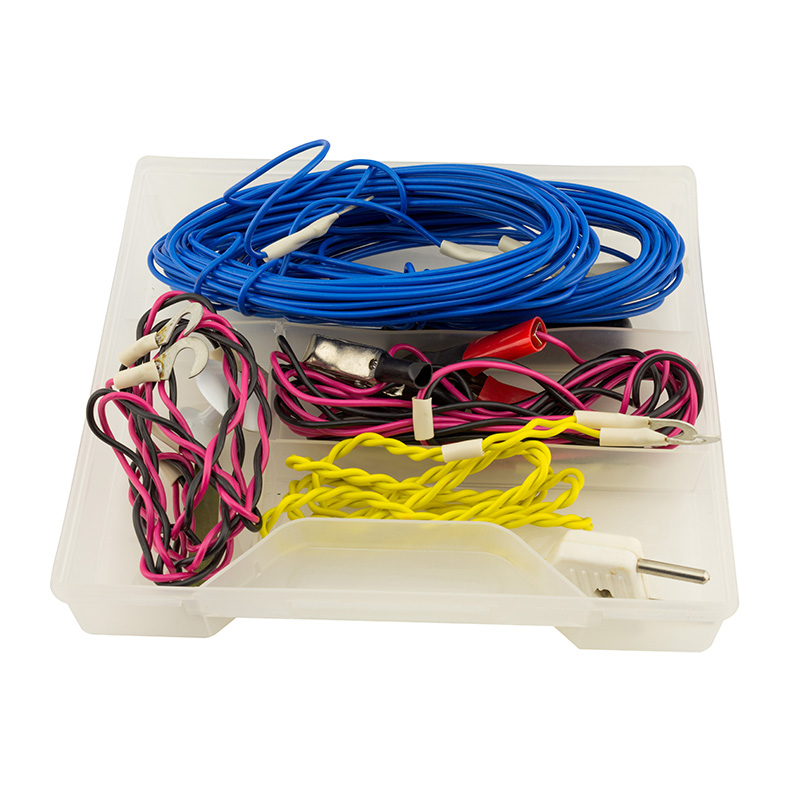

- комплект из трех проводов;
- отвертка для прибора;
- комплект из восьми батарей типа 373;
- паспорт трассодефектоискателя;
- футляр для трассодефектоискателя.
Тип питания генератора |
8 штук батарей типа 373, либо внешний источник постоянного тока, средний ток потребления – не более от 9 до 15 Вт |
Параметры выходного сигнала генератора |
Длительность импульсов: от 40 до 80 мс Период следования: от 800 до 1200 мс Частота заполнения 1000 Гц (погрешность не более 3Гц) |
Характеристика выходной мощности генератора |
Активная нагрузка от 1 Ом до 1кОм Напряжение питания 12 (+0.2) В, не менее 50Вт |
Внешние размеры генератора |
190х135х60мм |
Вес генератора |
1,2 кг (без учета элементов питания) |
Тип питания приемника |
Элемент типа «Крона» от 7 до 10 В, средний ток потребления – не более 3,0 мА |
Параметры чувствительности приемника по напряжению |
Полное отклонение стрелки индикатора, не менее 100 мкВ в пассивном режиме, не менее 50 мкВ в активном режиме |
Параметры центральной полосы пропускания приемника, режим активный |
1000±10 Гц |
Показатель ширины полосы пропускания приемника на уровне 0.7 от максимального (режим активный, относительно центральной частоты) |
Не более 70Гц |
Параметры центральной частоты полосы пропускания приемника, режим пассивный |
50±1 Гц |
Характеристика ширины полосы пропускания приемника на уровне 0.7 (режим пассивный, относительно центральной частоты) |
Не более 5 Гц |
Уровень коэффициента подавления промышленных помех (частота 50Гц, режим активный) |
Не менее 70дБ |
Объем времени непрерывной работы от нового комплекта батарей |
Не менее 8 часов |
Характеристика рабочих условий эксплуатации прибора |
Уровень температуры воздуха – от минус 20 до плюс 45 Уровень относительной влажности – не более 80% (температура – 35 градусов) Уровень атмосферного давления – от 86 до 106 кПа |
