Трассоискатель ИКкт-50 (ИК-50)
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Индикаторный прибор ИКкт-50 способен работать в двух режимах работы: активном и пассивном. Устройство идеально подойдет для обнаружения трубопроводов, изготовленных из металлов, различного назначения. Главным преимуществом при этом является то, что необходимости вскрывать грунт не возникает. В качестве объекта контроля могут выступать также силовые кабели. Работая с данной моделью трассоискателя, специалист самостоятельно задает режим работы в зависимости от задач, стоящих перед ним. Например, в случае необходимости обнаружения труб, находящихся под током, следует выбрать пассивный режим контроля. В случае идентификации обесточенных кабелей выбирают активный режим и применяют генератор, который подключают затем к исследуемому объекту.
ИКкт-50 способен непрерывно работать не менее восьми часов, сохраняет свою работоспособность при контроле при низкой рабочей температуре и высокой влажности воздуха. В стандартную комплектацию устройства помимо приемника и генератора, являющихся неотъемлемыми частями комплекса, включены также такие элементы, как антенна, головной телефон, несколько проводов, отвертка, клипса, несколько элементов питания. Рассмотрим кратко, на чем базируется работа ИКкт-50. В основе его действия лежит метод электромагнитной индукции. Как известно, вокруг кабеля, находящегося под током, формируется электромагнитное поле, которое и фиксируется трассоискателем. В случае работы с обесточенными кабельными линиями, такие поля создаются искусственно генератором, входящим в данный комплект.
До начала работы с ИКкт-50 мы настоятельно рекомендуем ознакомиться с мерами безопасности, порядком проведения работ и провести подготовительные мероприятия. Все это позволит предупредить возникновение типичных ошибок, допускаемых операторами при первом использовании устройства, грамотно осуществить неразрушающий контроль и добиться наилучших результатов.
Индикаторный трассоискатель ИКкт-50 служит для обнаружения прохождения трасс металлических трубопроводов самого разного назначения без предварительного вскрытия грунта. Кроме того, он может использоваться для определения месторасположения энергосиловых кабелей. Способность прибора находить трассы и кабеля основывается на использовании индукционного метода.
Трассоискатель ИКкт-50 может быть использован в работе как в бесконтактном режиме, так и в контактном. Бесконтактный режим применяется для определения местоположения силовых электрических кабелей, имеющих токовую нагрузку, и трубопроводов, находящихся под напряжением, создающимся станциями катодной защиты. Контактный режим используется, чтобы определить и найти месторасположение обесточенных силовых кабелей или подземных трубопроводов с помощью подключения генератора трассоискателя к разыскиваемому трубопроводу или кабелю.

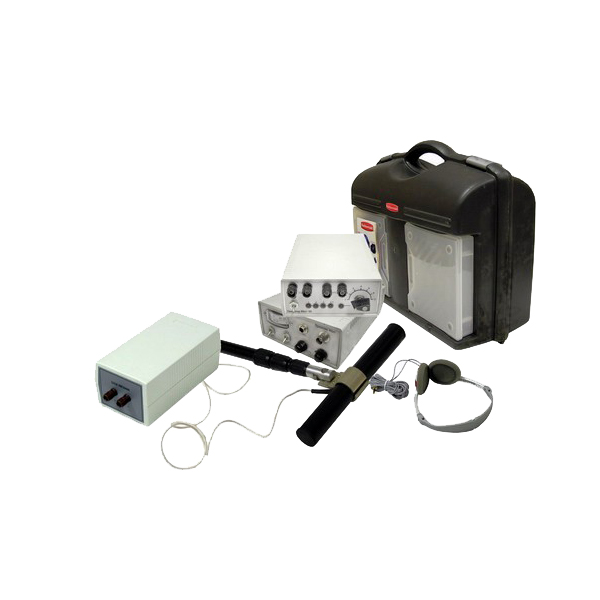

Базовая комплектация ИКкт-50 (ИК-50):
- приемник трассоискателя;
- генератор трассоискателя;
- телефон головного типа;
- штырь заземления (магнитная клипса) и два провода для его подключения диной 7 метров;
- антенна и магнитный контакт;
- двойной аккумуляторный провод для питания генератора (длина 2 метра);
- отвертка;
- паспорт на ИКкт-50 (ИК-50);
- чехол трассоискателя.
Дополнительные аксессуары для ИКкт-50 (ИК-50):
- специальный контейнер для батарей;
- устройство для зарядки аккумуляторов;
- провод электроснабжения генератора от источника с постоянным током;
- аккумулятор (12 В).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Параметры дальности поиска прибора |
До 3 км |
|
Уровень точности поиска подземных коммуникаций |
5% от показателя глубины их залегания |
|
Характеристики параметров выходного сигнала генератора |
Длительность импульсов - от 40 до 80 мс, частота заполнения – 2000 Гц (погрешность – не более 5 Гц), период следования – от 800 до 1200 мс |
|
Характеристика выходной мощности генератора |
Не менее 35Вт (при напряжении источника питания в 12В и нагрузке от 1 Ом до 1 кОм) |
|
Внешние параметры генератора |
240х215х50мм, масса (без батарей) – 1,2 кг |
|
Тип питания генератора |
Восемь батарей типа 373 или источник постоянного тока от 9 до 15В |
|
Параметры питания приемника трассоискателя |
Батарея типа «Крона», от 7 до 10В, средний ток потребления – не более 3,0 мА |
|
Чувствительность приемника по значению напряжения в период максимального отклонения стрелки индикатора |
Не менее 100мкВ при пассивном режиме, Не менее 50мкВ при активном режиме |
|
Показатель значения центральной частоты для полосы пропускания приемника (активный режим) |
2000 Гц (погрешность – не более 10Гц) |
|
Показатель значения ширины полосы пропускания приемника (по отношению к центральной полосе, активный режим, уровень 0,7 от максимального) |
Не более 70Гц |
|
Показатель значения центральной частоты для полосы пропускания приемника (пассивный режим) |
100 Гц (погрешность - не более 1Гц) |
|
Показатель значения ширины полосы пропускания приемника (уровень 0,7 от максимума, пассивный режим) по отношению к центральной частоте |
Не более 5 Гц |
|
Показатель коэффициента подавления промышленных помех (активный режим) |
Не менее 70 дБ (при частоте 50Гц) |
|
Объем непрерывного времени работы приемника при стандартных погодных условиях |
Не менее 8 часов |
|
Характеристика стандартных условий эксплуатации приемника |
Температура окружающей среды – от – 20 до +45 градусов по Цельсию, относительная влажность - не более 80% (при +35оС); атмосферное давление - от 86 до 106 кПа
|
|
Внешние габариты приемника |
210х210х50мм, масса – 0,6кг |
|
Внешние параметры чехла трассоискателя |
200х350х400мм |
|
Масса укомплектованного прибора |
6,5 кг |
Сертификат соответствия № 14.000.0520.
