Трассоискатель RD 7000+
.jpg)
Наличие на складе:
уточняйте у менеджера
Производство:
Radiodetection, Великобритания
ГосРеестр:
Гарантия:
24 месяца
Сопутствующие товары
Отличительными особенностями трассоискателя серии RD 7000 являются отличная эргономичность и удобство конструкции прибора. Устройство имеет массу всего 1.9 кг, что позволяет с легкостью использовать в качестве автономного переносного локатора на открытой местности. Кроме того, прибор приспособлен специально для выполнения работ в любых погодных условиях. Такие возможности обеспечиваются тем, что устройство имеет тип защиты IP54. Сам интерфейс управления прибором выполнен в интуитивно понятном стиле и позволяет быстро и без каких-либо затруднений получить доступ ко всем функциям локатора и генератора. Также стоит отметить, что трассоискатель демонстрирует отличные результаты даже при работе с высокими электромагнитными помехами.

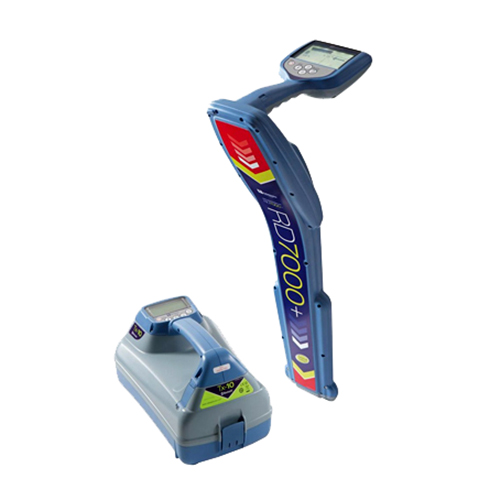

RD 7000 в своем составе имеет два основных элемента — локатор и генератор TX-10. При этом и локатор, и генератор прибора оснащены высококонтрастными жидкокристаллическими дисплеями с подсветкой, которые обеспечивают комфортную работу в темноте и при слабой освещенности. Локатор имеет чувствительность порядка 5 мкА на глубине 1 м, а максимальная глубина составляет около 15 м, с учетом снижения чувствительности. Итоговая погрешность при определении глубины залегания проводящих элементов не превышает 5% на глубине до 3 м.
Кроме двух основных компонентов трассоискателя, в стандартный комплект поставки RD 7000 входит еще ряд необходимых и вспомогательных деталей. Непосредственно для выполнения трассопоисковых работ имеется специальный магнит, который позволяет прикреплять инструмент к металлическим трубам. Также в наличии есть катушка с проводом и специальный штырь, которые используются для заземления во время эксплуатации и тем самом помогают повысить безопасность проводимых работ.
Новые локаторы серии RD 7000+ являются усовершенствованными преемниками семейств локаторов RD4000 и RD7000, ставшими промышленным стандартом. Локатор RD7000+ демонстрирует превосходные характеристики при наличии сильных электромагнитных помех.
Отличительные особенности:
- Эргономика

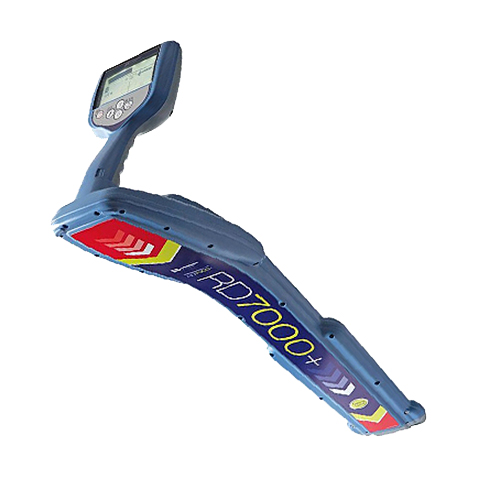

Локатор RD7000+ сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент. При весе всего лишь 1,9 кг, RD7000+ удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях. Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.
- Centros™
Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при
измерениях в полевых условиях. Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде.
- eCAL™
eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.
- Компас
Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины.
- Защита от динамической перегрузки
Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.
- Пиковый/нулевой режим
Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации.
- Генераторы

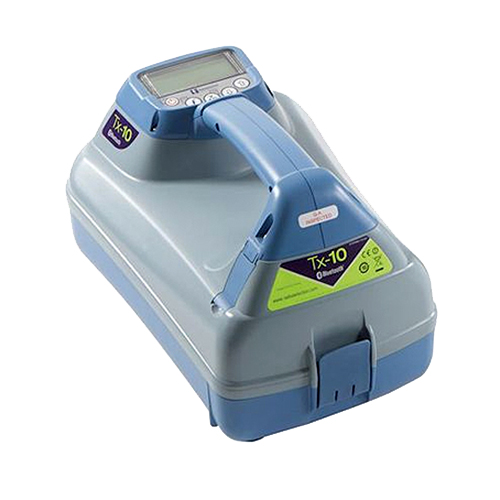

В серии из трех генераторов ‘Tx’ с выходной мощностью 1, 3 или 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем. Каждый из указанных генераторов выдает одинаковый ток в полном спектре частот и имеет высоковольтный режим для условий с высоким импедансом.
- Локатор;
- генератор TX-10;
- сумка для переноски;
- инструкция по эксплуатации на русском языке;
- штырь заземления;
- катушка с проводом для заземления;
- магнит для подключения генератора к металлическим трубам;
- комплект проводов для прямого подключения генератора зажимами типа «крокодил»;
- батареи питания для локатора и генератора.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Локатор RD7000+ |
|
|
Точность определения глубины |
линия: ± 5% допуск от 0.1 м до 3 м,зонд: ± 5% допуск от 0.1 м до 7 м |
|
Максимальная глубина |
Линия 6 м, зонд 15 м(локатор RD7000+ определяет глубину в пределах 15 м, но точность может быть снижена) |
|
Чувствительность |
6E-15 тесла, 5 мкА при глубине 1 метр (33 кГц) |
|
Динамический диапазон |
140 дБ (среднеквадратическое значение) /??Гц |
|
Селективность |
120 дБ/Гц |
|
Пыле влаго защищенность |
IP54 |
|
Диапазон рабочих температур |
От -20°C до +50°C |
|
Вес |
1,87 кг (включая аккумуляторы) |
|
Генератор T3 |
|
|
Выходная мощность |
3 Вт |
|
Питание |
8 батарей типа D (LR20) или блок перезаряжаемых батарей |
|
Масса |
2,84 кг (включая батареи) |
|
Генератор T10 |
|
|
Выходная мощность |
10 Вт |
|
Наличие сигнализации |
звуковая при изменении сопротивления заземления |
|
Время работы генератора |
15 часов (непрерывно) |
|
Питание |
8 батареек типа D (LR20) |
|
Масса |
2,8 кг (вместе с элементами питания) |
|
Защита от короткого замыкания |
Да |
