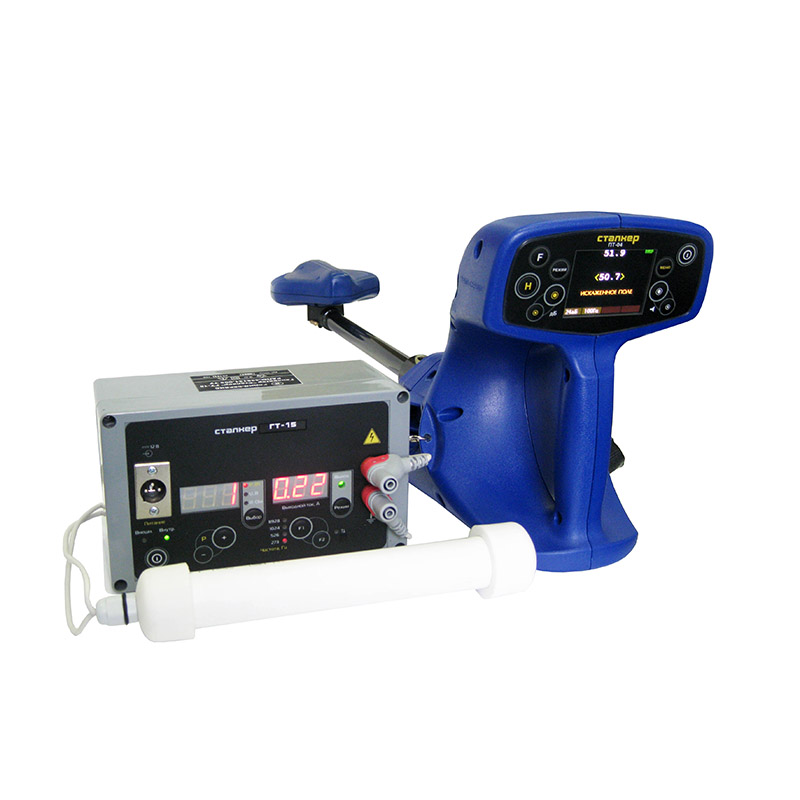

Трассоискатель Сталкер 15-04
Морозоустойчивый трасспоисковый комплекс Сталкер 15-04 сохраняет свою работоспособность при низких температурах, в результате чего может быть использован в условиях зимы. Отличительной особенностью стало наличие новой функции “живой звук”. Воспользовавшись ею, оператор сможет эффективно распознать тип обнаруженной коммуникации наслух. Это становится особенно удобно в сложных условиях эксплуатации, например, при плохой видимости. Работая с данной моделью, специалист сможет не только обнаружить объект, но и провести достоверную диагностику его состояния, в ходе которой будут выявлены имеющиеся дефекты. Отметим, что еще одним преимуществом Сталкер 15-04 стала возможность локализации повреждений с высокой степенью точности. Все полученные результаты передаются на ПК-оператора посредством беспроводной связи и направляются на дальнейший анализ и исследование. При всех своих очевидных преимуществах комплекс легок и сравнительно компактен.
Сталкер 15-04 активно используется сегодня при проведении земляных работ. Комплект был разработан специально для выявления скрытых токопроводящих объектов с последующей локализацией их расположения. Устройство многофункционально и позволит не только выявить трубопроводы и кабели, но и зафиксир
- GPS-выноска подземных трасс с последующим наложением на карту;
- беспроводная связь с ПК;
- яркий дисплей, работающий при температуре от -30 до + 50 С;
- РАДИО частота (пассивная) для поиска трассы без генератора;
- поиск повреждений «фазовым», контактным и бесконтактным методами.
Наименование |
Количество |
Приёмник «Сталкер» ПТ-02М РАПМ.464333.001 |
1 |
Телефоны головные РЛПА.468627.001 |
1 |
Блок питания БПН-А 12-0,5 ЭКМЮ.436230.001 ТУ |
1 |
Батарейный отсек 5*АА РАПМ.436244.003 |
1 |
Ремешок нашейный |
1 |
Руководство по эксплуатации РАПМ.464333.001 РЭ |
1 |
Сумка приёмника |
1 |
Упаковка РАПМ.323229.002 (при отдельной поставке приёмника) |
1 |
Адаптер для датчиков приемника** |
1* |
Мини-датчик МД-01 РЛПА.411519.001 |
1* |
Датчик контроля изоляции ДКИ-02 РАПМ.411129.001 |
1* |
* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Общие технические характеристики трассоискателей “Сталкер”:
- наличие высокой скорости фильтрации;
- возможность оперативного поиска подземных коммуникаций на глубине до 10 м и удалении до 10 кмот места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность;
- наличие бесконтактного датчика контроля изоляции ДКИ-Е, который позволяет с высокой точностью определить место повреждения (до 0,25 м);
- наличие датчиков контроля изоляции "А-Рамка" и "ДКИ-02", которые позволяют оперативно обнаруживать повреждения в местах с большой плотностью коммуникаций;
- оснащение оптической и звуковой индикацией;
- питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
- встроенное зарядное устройство с защитой встроенного аккумулятора от избыточного разряда;
- оснащение прибора влагозащищенным, ударопрочным корпусом (IP 42).

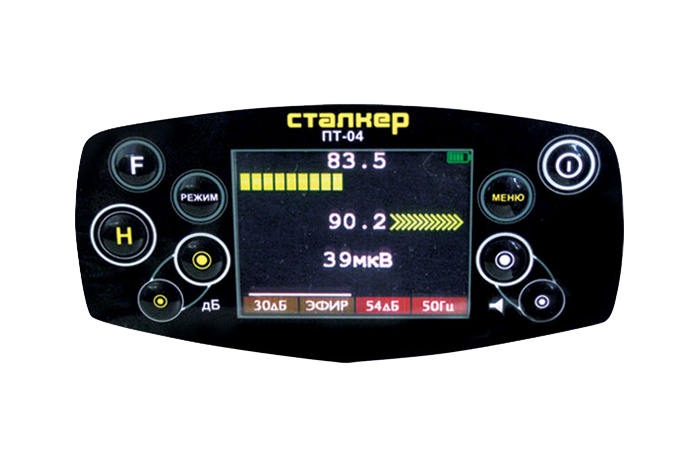

Приемник ПТ-04
РЕЖИМ “ТРАССА”
|
РЕЖИМ “ТРАССА-ЗОНД”
|
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц» - поиск коммуникаций по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Технические характеристики приёмника ПТ-02М и ПТ-04
Технические характеристики приёмника |
ПТ-02М |
ПТ-04 |
|
Номинальные значения рабочих частот*, Гц |
при работе с генератором |
273, 526, 1024, 8928 |
273, 526, 1024, 8928, 32768 |
при работе без генератора |
50 |
50 (POWER), 100, 300, 550, 1450, "РАДИО" |
|
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц |
1 мкВ, приведенная ко входу приемника |
200 мкА к току, протекающему на расстоянии 1 метр |
|
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
- |
10 мкА к току, протекающему на расстоянии 1 метр |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
||
Полоса пропускания для режима «эфир» |
от 48 Гц до 14 кГц |
||
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц |
по уровню -3 дБ |
9 |
|
по уровню -60 дБ |
24 |
||
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 |
||
Динамический диапазон входных сигналов, дБ |
100 |
120 |
|
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее |
200 мкА |
||
Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А |
||
Определение глубины залегания коммуникации, м |
От 0,10 до 6,00 |
||
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» |
от 100 мкВ до 1,70 В |
||
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м |
± 0,1 |
||
Габаритные размеры, мм, не более |
720х245х170 |
||
Масса, кг, не более |
2,4 |
||
Диапазон рабочих температур, °С от -30 до +55 |
от -30 до +55 |

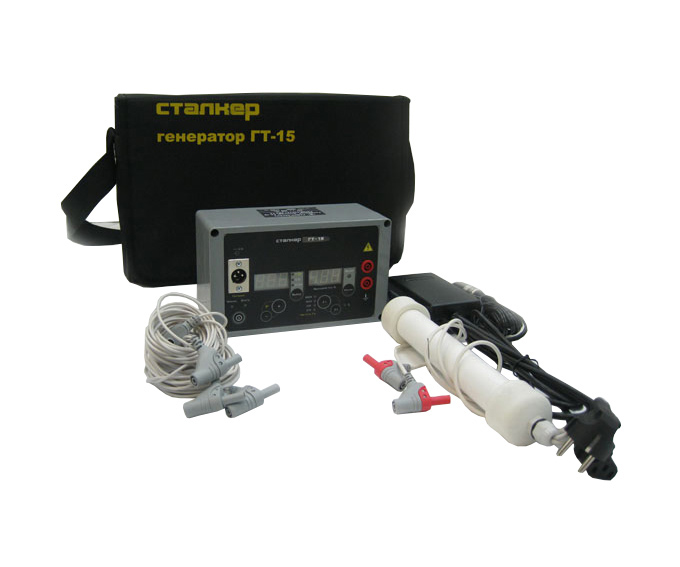

Технические характеристики генератора ГТ-75 и ГТ-15
Технические характеристики |
ГТ-75 |
ГТ-15 |
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
273, 526, 1024, 8928, 32768 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
от 1 до 10 |
Диапазон напряжений питания от источника постоянного тока, В |
от 10,5 до 14 |
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 10 |
не более 1,8 |
Габаритные размеры, мм,не более |
275x250x180 |
210x130x100 |
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Питание, В |
12 |
|
Масса, кг, не более |
8,5 |
2,5 |
* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.
