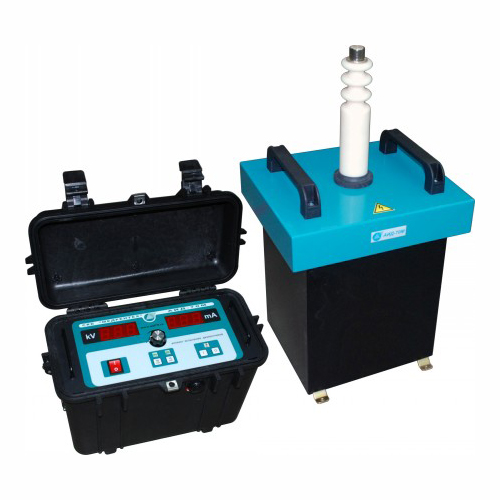

Аппарат испытания диэлектриков АИД-70М

220 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия, Казахстан, Беларусь
Гарантия: 12 месяцев

Аппарат АИД-70М предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения. Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного (до 70 кВ) или переменного напряжения (до 50 кВ) синусоидальной формы частотой 50 Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер. Аппарат АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным временным выходным переменным током до 50 мА и постоянным током до 10 мА. АИД-70 М оснащен современной системой снятия остаточного емкостного заряда, имеется индикатор наличия остаточного напряжения.

Основные преимущества аппарата АИД-70М:

  • Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70М соответствует требованиям ГОСТ 1516.2-97, предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции.
  • Измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
  • Выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
  • Оснащен современной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
  • Безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".





  • Пульт управления;
  • генератор высоковольтный;
  • кабель сетевого питания;
  • кабель заземления (пульт);
  • кабель заземления (генератор);
  • комплект эксплуатационных документов;
  • методика поверки;
  • кабель соединительный генератор высоковольтный - пульт управления.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Параметр

Значения

Диапазон регулирования напряжения (постоянного/переменного)

0-70 / 0-50 кВ

Ток нагрузки при постоянном/переменном напряжении

10 мА / 50 мА

Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью

не более 3%

Защита от превышения максимального напряжения и тока нагрузки

+

Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока

0-2000 мкА / 0-1000 мкА

Напряжение питания

(220±22) В, 50 Гц

Масса установки пульта управления/блока высоковольтного, кг

14/37

Габариты упаковки (ДхШхВ), мм

790х300х660

Вес БРУТТО, кг

58

  • АИД-70М соответствует требованиям ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции), соответствует заявленным характеристикам и внесен в Государственный реестр средств измерений.
  • АИД-70М сертифицирован на соответствие ГОСТ по электробезопасности и электромагнитной совместимости: Сертификат соответствия, Декларация о соответствии Техническому регламенту Таможенного Союза.
  • АИД-70М внесен в государственные реестры средств измерений России, Казахстана, Республики Беларусь и продается только с государственной метрологической поверкой.
