Система VLF 28 kV

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Seba KMT, Германия
ГосРеестр:
Гарантия: 12 месяцев

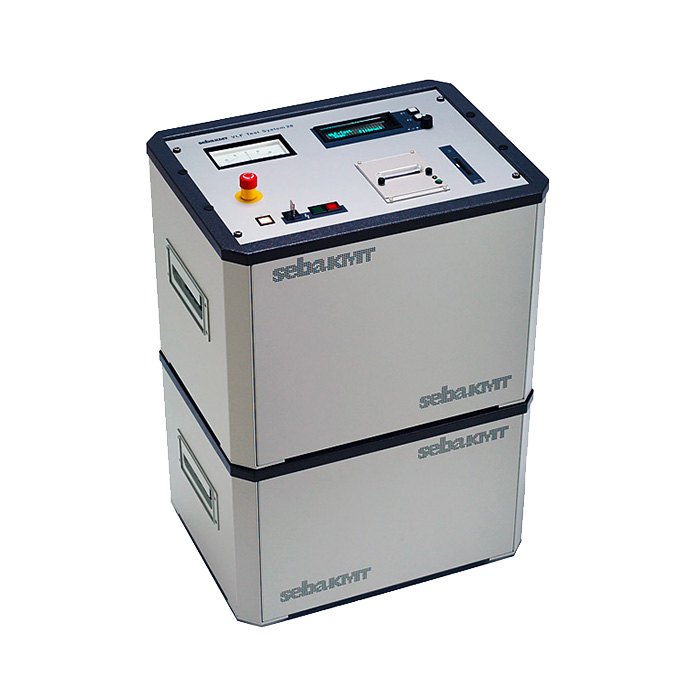

Переносная система VLF 28 фирмы SebaKMT применяется для испытания напряжением кабелей, рассчитанных на напряжение до 15 кВ.

С помощью применения, запатентованного фирмой SebaKMT, напряжения косинусно-прямоугольной формы дефектные места в кабелях с ПЭ, ПВХ а также с бумажно-масляной изоляцией быстро приводятся в состояние пробоя, без ненужной дополнительной нагрузки на кабельную изоляцию.

Эффективный источник напряжения и применение неизнашиваемого полупроводникового переключателя для создания регулярно изменяющего полярность испытательного напряжения обеспечивают длительный срок эксплуатации испытательной системы и стабильный, соответствующий сетевому напряжению 50 Гц, переключающий фронт.

Опциональное измерение тока утечки позволяет в процессе испытания производить оценку качества кабеля.

Особенности системы VLF 28 kV:

  • эффективная, транспортабельная и выполненная в различных вариантах универсальная система для испытания кабелей;

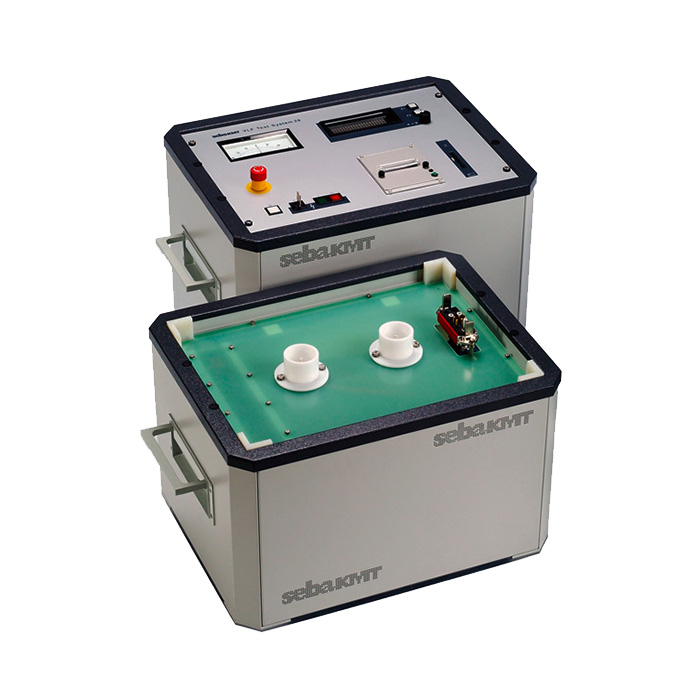

  • испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управления) каждый весом около 25 кг;
  • опциональный модуль "Измерение тока утечки" для индивидуальной подстройки системы к специфическим испытательным требованиям;
  • опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованного управления испытательными параметрами и репродуктивности процесса испытания;
  • автоматическое распознавание пробоя;
  • быстрое развертывание системы на месте трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители, и встроенное устройство разрядки для обеспечения высокой степени безопасности;
  • с помощью запатентованного метода сбережения электроэнергии во время смены полярности СНЧ напряжения достигается очень низкое энергопотребление системой при одновременно высокой емкости испытания;
  • испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является эффективнейшим методом испытания ПЭ и ПВХ кабелей.
  • Прибор VLF 28 kV;
  • кабель подключения высокого напряжения 5 м;
  • кабель подключения;
  • сумка для принадлежностей;
  • проводник заземления 5 м;
  • руководство по эксплуатации.

Опции:

  • распечатка протокола;
  • протоколирование;
  • распознавание пробоя;
  • измерение тока утечки.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Параметр

Значения

СНЧ выходное напряжение

0 ... 28 кВ эфф

Измерение тока утечки (опция)

0 ... 12 мA

Форма напряжения

Косинусно-прямоугольная

Фронт переключения

около 5 мс соответствует 50 Гц частоте сети

Частота

0,1 Гц

Выходное напряжение постоянного тока

0 ... 28 кВ

Измерение тока утечки DC

0 ... 12 мA

Допустимая емкость кабеля

4,5 мкФ / 28 кВ эфф.

Разрядное устройство

Встроенное, 4,4 мкФ за 5 сек

Питание

230 В, 50 Гц, около 2,5 A
120 В, 60 Гц, около 5 A

Рабочая температура

минус 20 ... +40 °C

Вес

около 25 кг (без опций)

Габариты

550 x 1000 x 420 мм
