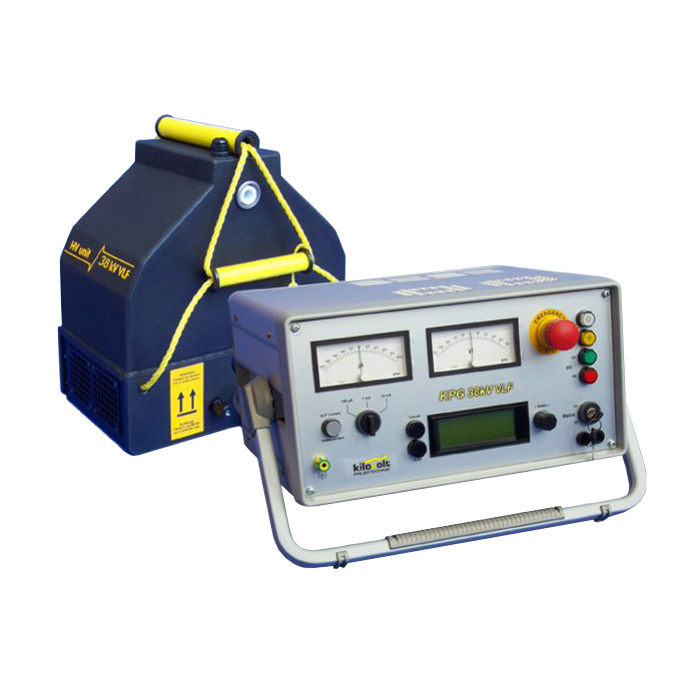

Испытательная установка СНЧ - KPG 20кВ VLF (30кВ пиковое значение)

2 373 098 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Kilovolt, Германия
ГосРеестр: Россия
Гарантия: 12 месяцев

Портативная установка  KPG 20 кВ  VLF (30 кВ пиковое значение) используется для испытания кабелей среднего напряжения с формованной изоляцией (XPLE-, PE-, EPR-изоляцией) (кабель из сшитого полиэтилена) и номинальным напряжением до 6,3/11 кВ в соответствии с такими нормами испытания кабелей как DIN VDE 0276/620 (CENELEC HD 620 S1).

Испытание кабеля выполняется напряжением сверхнизкой частоты 0,1 Гц, среднеквадратическое значение которого должно быть не менее 3х U0 (U0 – напряжение, на которое рассчитан кабель).

Испытание кабеля с помощью СНЧ метода позволяет быстро обнаружить повреждения изоляции. С помощью данной установки также можно выполнять испытания кабеля среднего напряжения с бумажно-масляной  изоляцией (PILC).

Также возможны испытания оболочки кабеля с помощью постоянного напряжения.

Области применения:

  • испытание кабеля из сшитого полиэтилена напряжением сверхнизкой частоты;
  • испытание кабеля напряжением постоянного тока;
  • тестирование оболочки кабеля.
  • Функциональный блок с защитной сумкой и местом для хранения кабеля;
  • высоковольтный блок;
  • высоковольтный соединительный кабель (экранированный), стандартный 5 метров;
  • соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра;
  • кабели заземления;
  • руководство пользователя.

Опции/аксессуары:

  • контейнер для транспортировки установки VLF;
  • государственная поверка установки VLF;
  • расширение диапазона частот: 0,05 Гц.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Источник питания

230 В, 5 A, 50/60 Гц

Выходное напряжение

5...20 кВ среднеквадр. , 0,1 Гц СНЧ (0,05 Гц опционально)
± 0...30 кВ постоянного тока

Форма волны напряжения

Практически синусоидальное СНЧ  напряжение, постоянное напряжение

Максимальная нагрузка (СНЧ)

3,7 мкФ при 19 кВ среднеквадр. , 0,1 Гц
(прим. 10 км XLPE-кабеля 11 кВ/150 мм²)

6,7 мкФ при 19 кВ среднеквадр. , 0,05 Гц
(прим. 18 км XLPE-кабеля 11 кВ/150 мм²)

Отключение при перегрузке по току (постоянный ток)

10 мА

Разряд

встроенное автоматическое разрядное устройство 6250 Дж (прим. 14 мкФ при 30 кВ)

Диапазон измерений напряжения

-30 ... 0 ... 30 кВ

Диапазоны измерения тока

± 0 ... 100 мкА / 1 мА / 10 мА

Диапазон рабочих температур

-20 ... +40°C

Конструкция

состоит из двух частей, функционального блока и высоковольтного блока

Масса

Функциональный блок
Высоковольтный блок



17 кг
38 кг

Размеры (Ш х В х Г)

Функциональный блок
Высоковольтный блок



37 x 34 x 20 см
40 x 41 x 24 см



Характеристики установки для испытания KPG 20 кВ VLF (30кВ пиковое значение):

  • компактная высоковольтная установка для испытания кабелей;
  • легко могут переносить 1-2 человека;
  • простота использования;
  • управление с помощью меню;
  • полностью автоматическая последовательность испытания кабелей;
  • встроенный таймер с автоматическим отключением;
  • встроенное обнаружение пробоя;
  • встроенное отслеживание времени возникновения аварии;
  • измерение напряжения прямо на высоковольтном выходе;
  • цепь защитного заземления;
  • защитная цепь / индикация в соответствии с VDE 0104;
  • измерение тока утечки во время СНЧ тестирования;
  • встроенная память и USB интерфейс для передачи данных на ПК.

Сетификат о внесении в Государственный Реестр Средств Измерений РФ № 45335.
