Устройство дистанционного прокола кабеля УДПК
Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле 0,4-10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю, с целью предотвращения возможности поражения персонала электрическим током и электрической дугой.
Прокол электрического кабеля осуществляется пробойником, перемещающимся давлением пороховых газов. В качестве источника энергии применяются патроны монтажные группы Д4 по ТУ7272-099-07513406-98 с энергией порохового заряда не менее 1100 Дж.

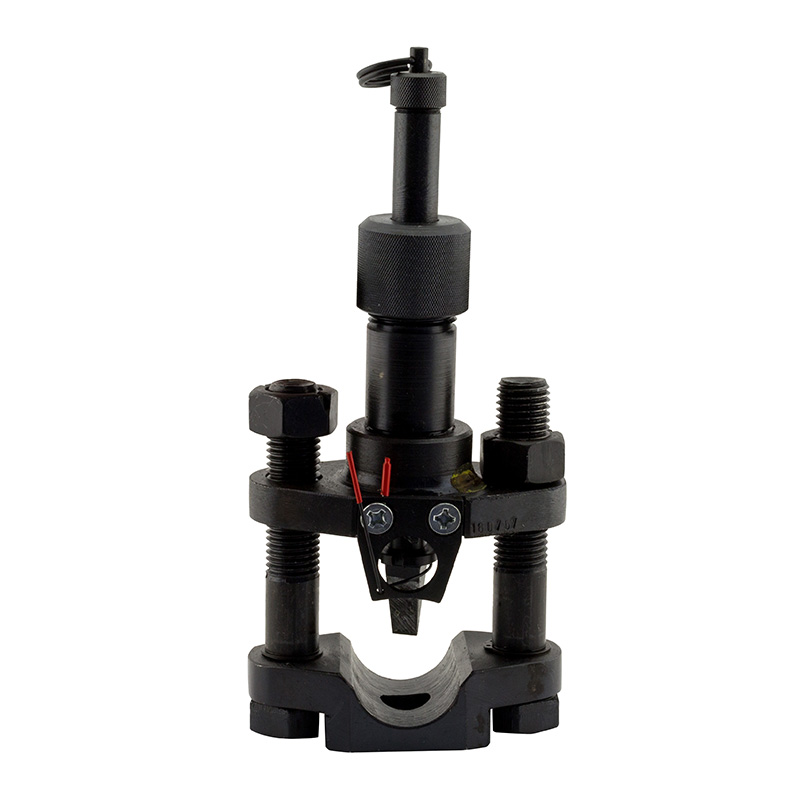

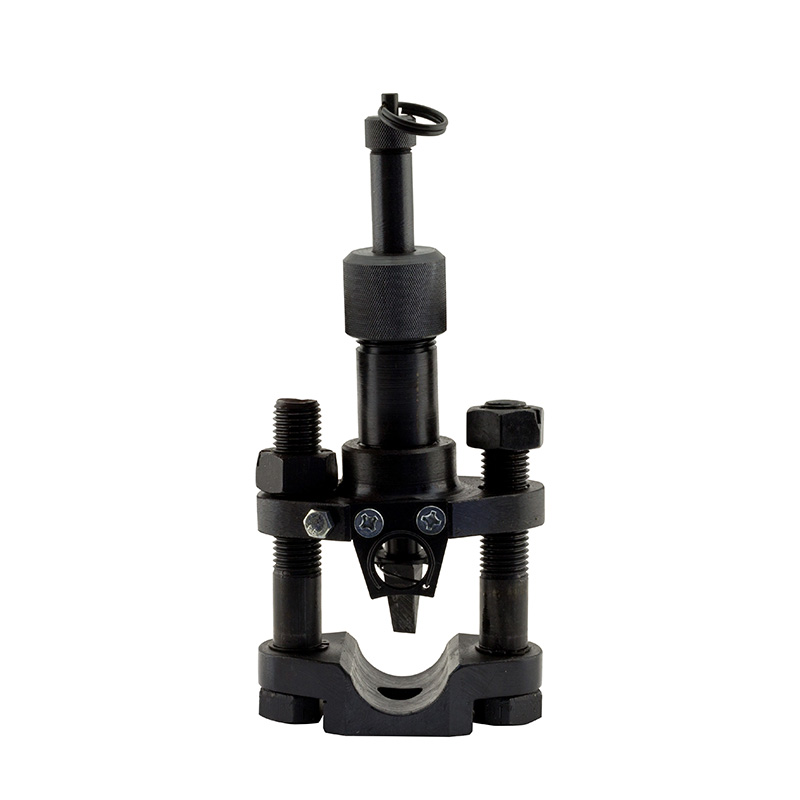

- Блок устройства дистанционного прокола кабеля в сборе;

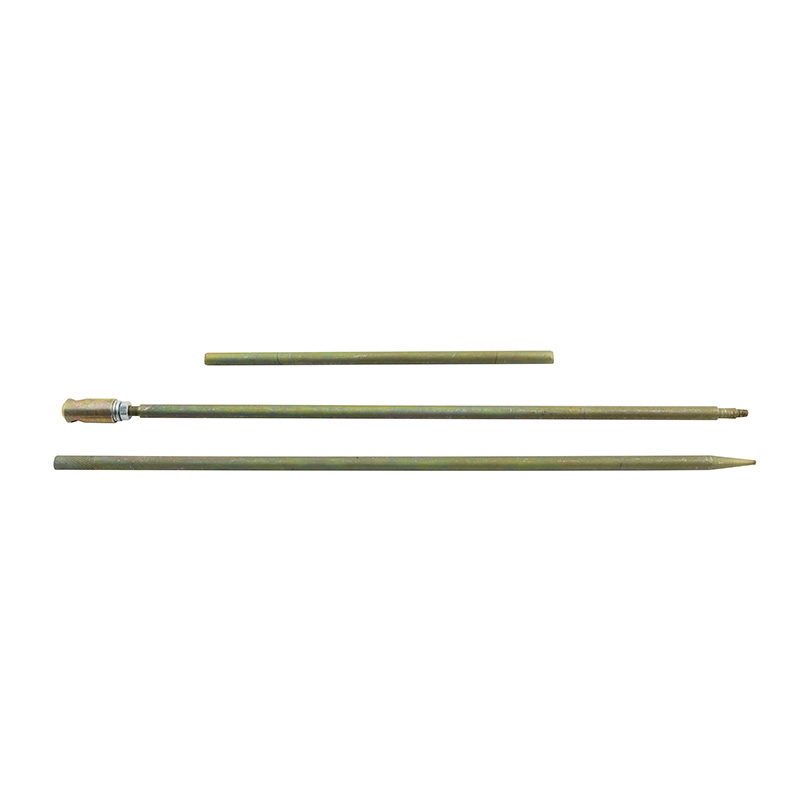

- штырь и провод для заземления;
- извлекатель для гильзы;
- шнур с рукояткой;

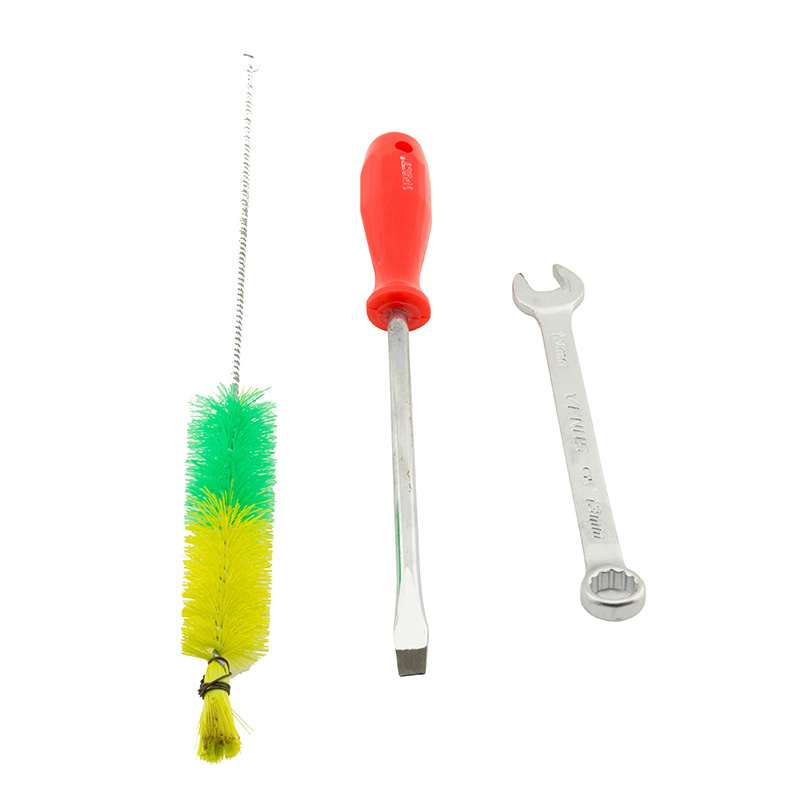

- специальная отвертка 8х150;
- устройство «Ерш»;

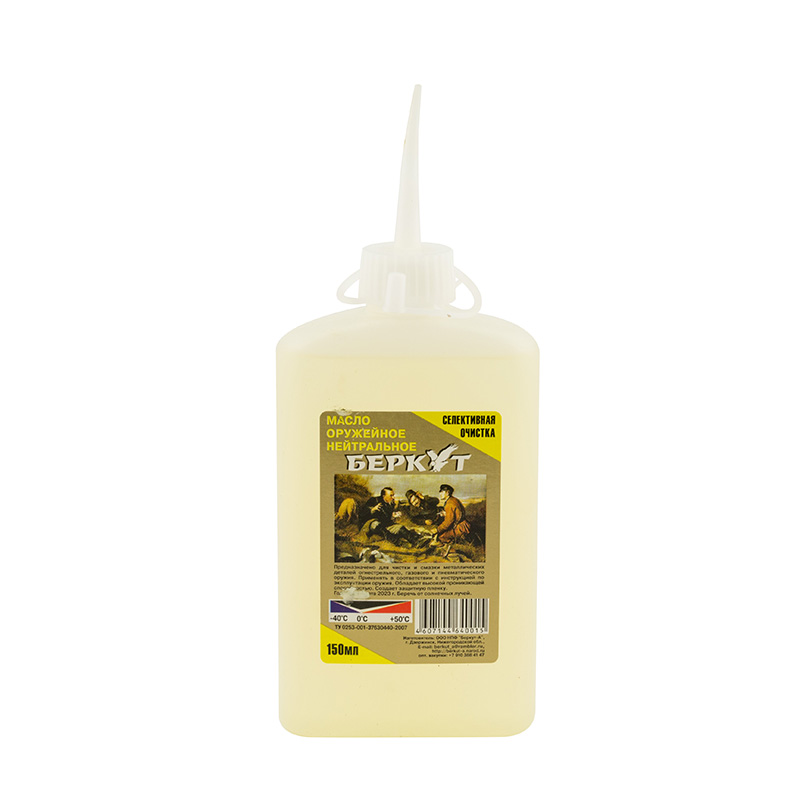

- масленка;

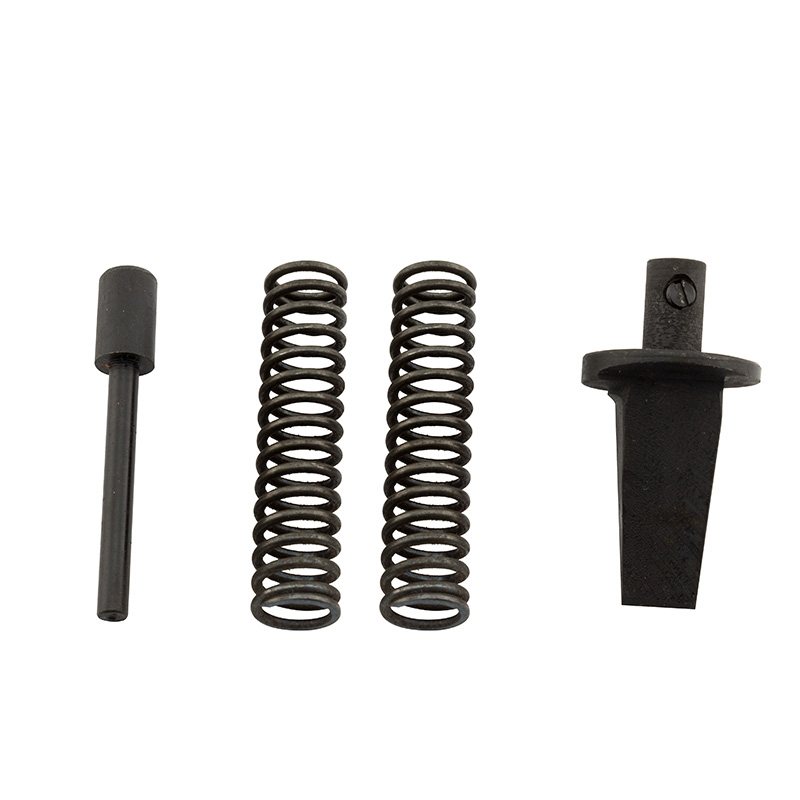

- комплект запасных частей: две пружины и пробойник;
- паспорт устройства с руководством пользователя;

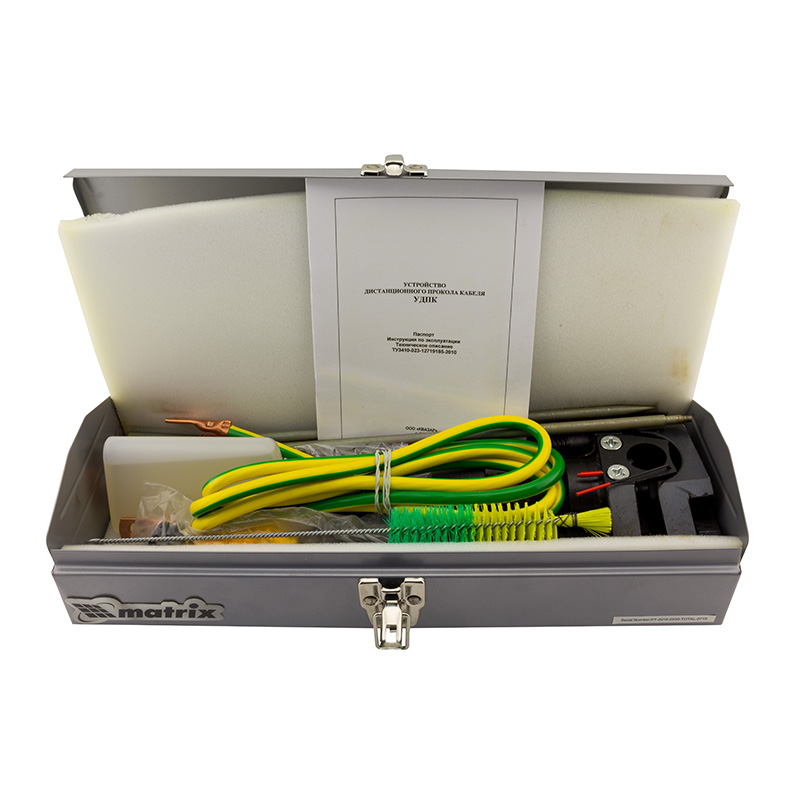

- футляр.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Внешние размеры устройства |
70х138х383мм, максимальный вес устройства – 4,4кг |
Параметры кабеля для прокола |
Наружный диаметр от 25 до 65 мм, сечение – до 240 кв.мм |
Внешние размеры футляра УДПК |
410х150х100мм |
Вес устройства в футляре без учета штыря заземления |
Не более 6,9 кг |
Сертификат соответствия № 13.000.0508.
