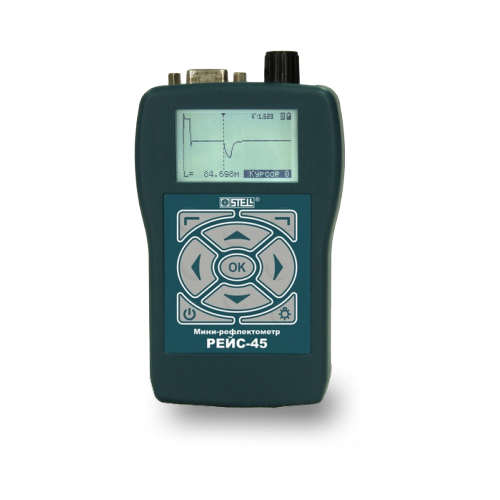

Мини-рефлектометр РЕЙС-45
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Карманный рефлектометр РЕЙС-45 отличается малыми габаритами и незначительным весом, однако по своим возможностям нисколько не уступает крупногабаритным аналогам. В основе работы прибора лежит метод импульсной рефлектометрии, на сущности которого мы остановимся подробнее. Данный метод базируется на посыле в направлении контролируемого изделия коротких импульсов, продолжительность которых исчисляется нано- или микросекундами. Неудивительно, что такие импульсы распространяются по исследуемому кабелю с огромной скоростью, приблизительно равной скорости света. Дойдя до конца кабеля, сигнал сразу же отражается назад и возвращается к его началу. Именно по форме сигнала, отраженного от конца объекта, судят о состоянии кабеля и наличии у него возможных повреждений. Описанный метод измерений, реализуемый в работе РЕЙС-45, гарантирует эффективное обнаружение имеющихся повреждений, позволяет зафиксировать расстояние до места дефекта, измерить длину контролируемого изделия.
РЕЙС-45 находит активное применение, так как олицетворяет собой отличное соотношение цены и качества. Это бюджетный вариант, обеспечивающий высокое качество измерительного процесса. Работать с прибором будет легко специалистам любого уровня подготовки, так как для управления рефлектометром достаточно использовать всего несколько клавиш. Обратите внимание на современное исполнение модели. Ее оснащение ЖК-дисплеем с дополнительной функцией подсветки сделает контроль удобным даже в условиях плохой видимости. Кроме всего прочего, устройство потребляет минимум электроэнергии и имеет энергонезависимую память, предназначенную для надежного хранения полученных данных.
Приобретя РЕЙС-45, Вы сделаете выбор в пользу современного надежного рефлектометра, который обеспечит высокое удобство работы и получение самых точных результатов.
Мини-рефлектометр РЕЙС-45 это легкий, простой, имеющий малое энергопотребление и недорогой карманный рефлектометр, разработанный для обнаружения несложных повреждений кабельных линий: короткое замыкание, обрыв, низкоомная утечка и т.д.
РЕЙС-45 работает на основе метода импульсной рефлектометрии и, несмотря на свою простоту, обладает всеми функциональными возможностями больших цифровых рефлектометров. Мини-рефлектометр РЕЙС-45 может быть применен для измерения на разных типах кабелей. Главное, чтобы в кабеле было по крайней мере два изолированных друг от друга металлических проводника.
Области применения:
- Отыскание несложных повреждений и неисправностей в кабельных линиях.
- Измерение расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). После этого, если известна топология прокладки кабеля, то есть возможность достаточно точно отыскать место его повреждения.
- Измерение длины кабелей и проводов при их производстве, складировании, учете, хранении.
- Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
- Прокладка сетей кабельного телевидения и компьютерных сетей.
Отличительные особенности:
- простота измерений;
- малые габариты и вес;
- графический ЖКИ - экран с регулируемой подсветкой;
- малое энергопотребление;
- память данных и результатов измерений;
- выход на компьютер;
- небельшая стоимость.
|
1 |
Мини-рефлектометр РЕЙС-45 (с 4-мя аккумуляторами размера ААА) |
1 |
|
2 |
Блок питания от сети 100...260В с кабелем USB - миниUSB |
1 |
|
3 |

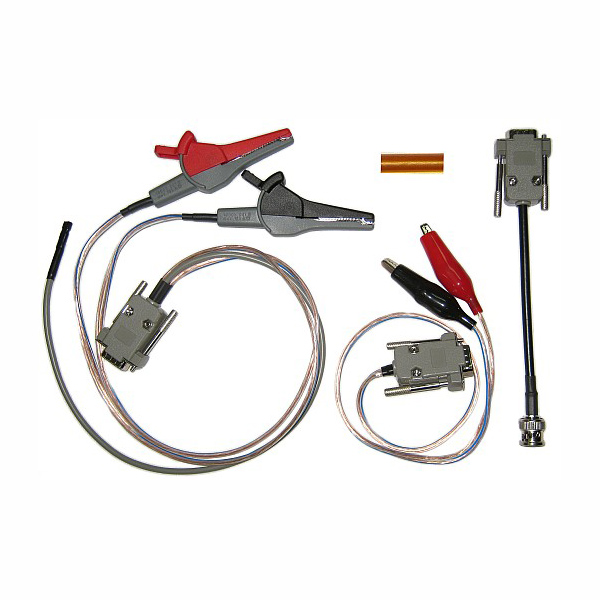

Кабель присоединительный |
1 |
|
4 |
Кабель калибровки |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
6 |
Сумка для переноски |
1 |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Максимальная длина измеряемых кабелей, при коэффициенте укорочения 1,600 |
8000 м |
|
Разрешение по длине |
не хуже 4 см |
|
Инструментальная погрешность измерения длины |
не более 0,2% |
|
Пределы коэффициентов укорочения |
1,000...6,999 |
|
Отображение информации |
LCD дисплей с разрешением 128х64 |
|
Питание |
4 аккумулятора ААА |
|
Мощность потребления, не более |
0,3 Вт |
|
Диапазон рабочих температур |
-10....+50 ºС |
|
Габаритные размеры |
125 х 80 х 35 мм |
|
Вес |
0,25 кг |
Метод рефлектометрии
Сущность метода рефлектометрии заключается в том, что с прибора РЕЙС-45 в кабель посылается короткий импульс, длительностью от нескольких наносекунд до нескольких десятков микросекунд. Этот импульс распространяется по кабелю со скоростью, сравнимой со скоростью света. Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (к точке подключения прибора). По задержке отраженного импульса относительно зондирующего определяется расстояние до конца кабеля. По форме отраженного импульса можно определить состояние кабеля в месте повреждения (разомкнут или замкнут накоротко).
