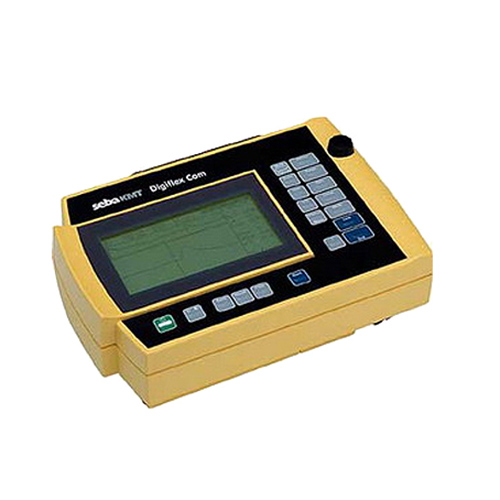

Рефлектометр Digiflex Com
Digiflex Com представляет собой компактный, очень мощный рефлектометр для измерений на силовых, управляющих и телекоммуникационных кабелях. Высокое разрешение в ближней области до 2,5 см и диапазон измерений до 30 километров являются выдающимися чертами прибора. Возможность установки зависимого от расстояния усиления (компенсация затухания) позволяет нивелировать эффект от затухания сигнала в кабельной линии.
Наглядное управление и использование новейших технологий позволяют даже неопытным пользователям проводить точные и быстрые измерения. Для опытных пользователей имеется большое количество дополнительных функциональных возможностей.
Достоинства:
- определение повреждений на кабелях длиной до 30 км;
- компенсация затухания в зависимости от расстояния;
- прямое сравнение жил благодаря двум измерительным входам;
- высокое разрешение в ближней и дальней областях;
- прочный, брызгозащищенный корпус;
- измерительный вход CAT II для измерений на кабелях под напряжением до 250 В;
- режим IFL Modus для нестабильных повреждений.
Стандартный комплект поставки рефлектометра Digiflex Com:
- рефлектометр Digiflex Com;
- транспортная сумка для прибора и принадлежностей;
- 2 комплекта измерительных кабелей;
- зарядное устройство;
- сменные аккумуляторы 7,2 V/1,7 V Ah NiMH;
- руководство по эксплуатации.
Принадлежности к Digiflex Com:
- устройство для питания от сети;
- чемодан для прибора;
- преобразователь ошибки (для локализации неисправностей возникших из-за влаги);
- удлинитель кабеля KNB001;
- сменный аккумулятор;
- поставка с заводским свидетельством о калибровке.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон измерения |
50 м до 30000 м (растянутый 5 м) |
Виды измерения |
Прямое измерение с внутренним моделированием |
|
IFL-режим (ошибки, зависящие от времени) |
|
Сравнительное измерение двух пар |
|
Дифференциальное измерение двух пар |
|
Измерение связи, скрещивание жил, |
|
(проникновение влаги с преобразователем ошибок) |
Длительность импульсов |
5, 10, 20, 50, 200, 750, 3000 нс |
Шкала локализации |
µs, m, ft |
Макс. разрешение |
2,5 см |
Погрешность |
± 0,1 % диапазона измерения |
|
± текущее разрешение |
V/2 установка |
30 - 150 m/µs |
|
98 - 492 ft/ms |
NVP-коэффициент |
0,200 - 0,9999 |
Динамический диапазон |
90 dB |
Дисплей |
256 x 128 Pixel |
Амплитуда импульса |
10 V на 130 Ohm |
Внутреннее наращивание |
40 - 200 Ohm |
Питание |
NiMH-сменный аккумулятор |
|
внешнее: 230 V AC; 11 - 15 V DC |
Рабочий диапазон температур |
от -10 °C до +50 °C |
Диапазон температур хранения |
от -20 °C до +60 °C |
Корпус |
Пластмассовый, IP 55 по DIN 40 050 |
Размеры (Ш x В х Г) |
260 x 176 x 70 мм |
Вес |
1,5 кг |
