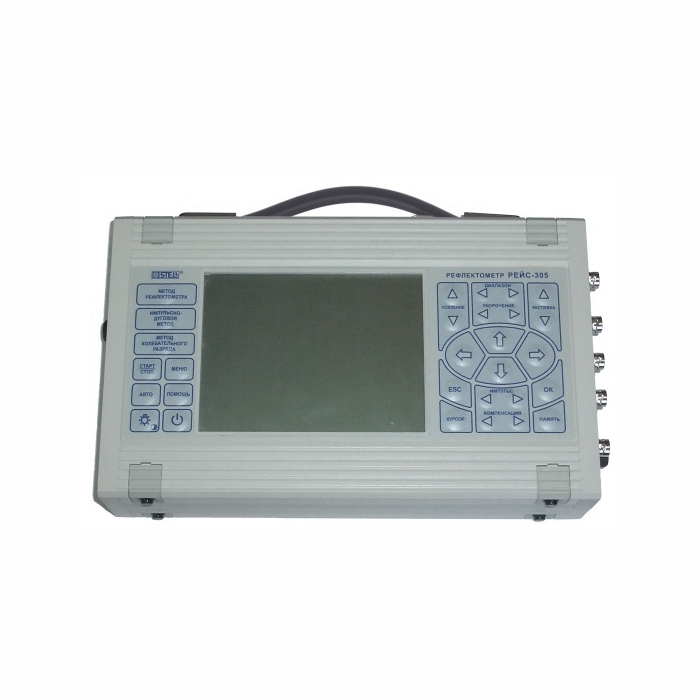

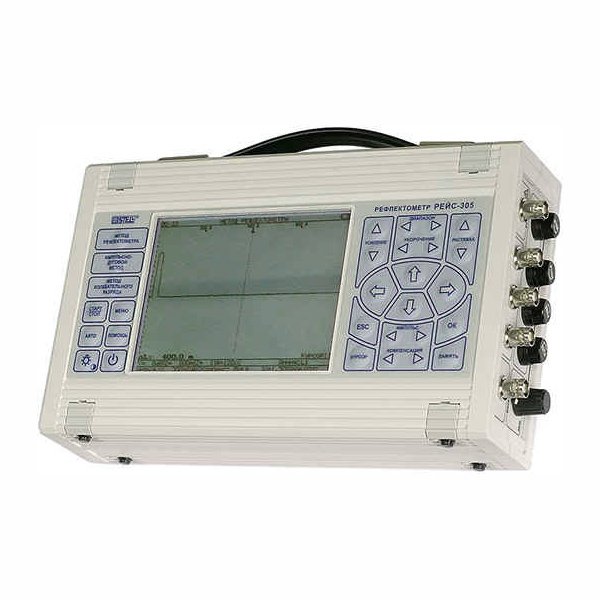

Рефлектометр РЕЙС-305
Малогабаритный и мощный рефлектометр РЕЙС-305 эффективно справится с поиском всех типов дефектов в кабельных линиях. Надежное моноблочное исполнение модели делает работу с ней удобной для специалистов любого уровня подготовки. Обратите внимание на отличное сочетание габаритов и мощности устройства. Несмотря на свою портативность, РЕЙС-305 производителен и способен эффективно справиться с широким кругом задач. Это целая измерительная система, в ходе работы с которой оператор сможет использовать сразу три режима измерений. Первый из них – это метод рефлектометра, реализация которого в данном случае не требует применения дополнительного оборудования. Также в ходе работы с представленной моделью оператор может применять метод колебательного разряда и импульсно-дуговой метод. Однако их реализация требует использования дополнительных измерительных приспособлений, что в обязательном порядке следует учесть до приобретения рефлектометра. В качестве таких приспособлений могут служить ударные генераторы, источники напряжения и другие устройства.
РЕЙС-305 отлично подойдет для исследования различных кабельных линий на предмет имеющихся в них дефектов, может быть использован в составе электротехнических лабораторий, используется для контроля эксплуатируемых линий передачи на промышленных предприятиях и в государственных учреждениях. Работая с данной моделью, специалист сможет провести диагностику и оперативно выявить все имеющиеся дефекты. Данный прибор отлично сочетает в себе возможности сразу нескольких типов устройств, характеризуется высокой разрешающей способностью и низкими погрешностями. Работать с измерителем удобно за счет наглядного отображения всех полученных данных на широкоформатном дисплее прибора.
Отметим наличие у РЕЙС-305 прочного корпуса и возможность проведения измерений в широком температурном диапазоне.
Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях. РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов: импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом. По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.
Области применения:
- Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии.
- Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях.
- Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов.
- Паспортизация кабельных линий.
- Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений.
- Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.
- Производство и торговля кабелями.
Отличительные особенности:
- РЕЙС-305 - это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
- Низкая инструментальная погрешность измерения - не более 0,2%.
- Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
- Высокая разрешающая способность за счет специальной формы зондирующего импульса.
- Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
- Возможность регулировки яркости и контрастности изображения.
- Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
- Три входа для одновременного подключения трех линий (трех жил кабеля).
- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
- Возможность работы при недостаточной освещенности.
- Выход на компьютер.
- Питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В.
- Небольшое энергопотребление, наличие режима энергосбережения.
- Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
- Высокая надежность, прочный пластмассовый корпус.
- Широкий диапазон рабочих температур –10…+50°С.
- Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
- Небольшой вес 2 кг.
- Прибор РЕЙС-305 (с аккумуляторами) - 1 шт.
- Кабель для подключения рефлектометра - 3 шт.
- Сумка - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Формуляр - 1 шт.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Коэффициент укорочения: |
установка или измерение в пределах 1,000...7,000 |
Зондирующие сигналы: |
импульс 7 В...25 В, длительность 12,5 нс...30 мкс |
Выходное сопротивление: |
25...1000 Ом, с отображением величины на экране |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Система отсчета: |
при помощи двух вертикальных курсоров: нулевого и измерительного |
Режимы измерения: |
Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3; |
Растяжка: |
Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения). |
Память: |
Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет. |
Отстройка от аддитивных помех и шумов: |
Усреднение посредством цифрового накопления. |
Отстройка от синхронных помех: |
- при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
Отображение информации: |
Рефлектограммы и результаты цифровой обработки отображаются в графическом виде. |
Экран: |
Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой |
Питание: |
Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В. |
Условия эксплуатации: |
По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С |
Габаритные размеры: |
275 х 160 х 65 мм |
Масса: |
Не более 2 кг, с учетом встроенных аккумуляторов |
2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Максимальная амплитуда входных сигналов: |
50 В |
Входное сопротивление по волновому входу: |
2 кОм |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Способы запуска запоминающего устройства: |
Ждущий - от входного сигнала, после нажатия кнопки старта. Автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний. |
Частота дискретизации: |
160 МГц |
Подключение к линии (при методе колебательного разряда): |
Через присоединительное устройство по напряжению или по току. |
3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В: |
0,002 - 50 (без присоединительного устройства напряжения) |
Частота дискретизации входного сигнала, МГц: |
160 |
Виды запуска: |
Автоматический. Однократный. Ручной. |
Усиление, дБ: |
от –12 до 60 |
Используемые методы измерения
Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.).
Метод колебательного разряда
При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения. В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.
Импульсно-дуговой метод (метод кратковременной дуги)
Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей. Этот метод ранее в отечественной технике использовался только в измерительном комплексе на основе прибора РЕЙС-205. Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.
Внесен в Государственные реестры средств измерений РФ, Казахстана, Республики Беларусь.
