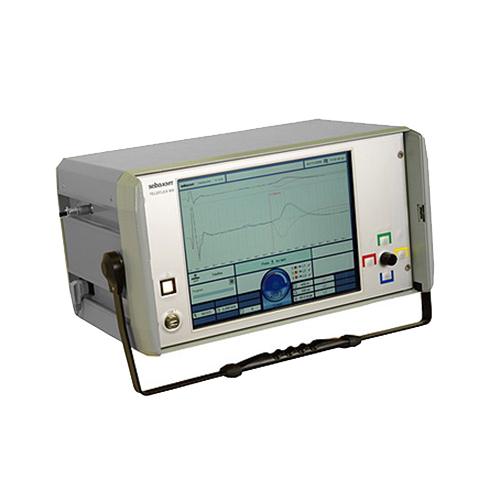

Рефлектометр Teleflex MX
Наличие на складе:
уточняйте у менеджера
Производство:
Seba KMT, Германия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Рефлектометр Teleflex MX – это прибор для поиска мест повреждений в силовых кабелях, управляемый процессором на базе операционной системы Linux. Teleflex MX- является единственным в мире прибором универсального использования . В рефлектометре реализована концепция управления «одной кнопкой». Значительная часть функций управления автоматизирована, что позволяет пользователю сконцентрироваться на оценке результатов измерений и не тратить время для установки многочисленных настроек процесса измерения . Дисплей в высокой частотой развертки позволяет оператору реагировать на любые скоротечные изменения состояния тестируемого кабеля. Для передачи полученной в результате тестирования информации в рефлектометр встроен USB порт, а дополнительное программное обеспечение для настольного компьютера Winkis позволяет формировать банк данных испытательной информации.
Teleflex MX обладает следующими функциями:
- снятие рефлектограммы по трем фазам;
- отображение на экране прибора до 6 рефлектограмм;
- поддержка всех методов стабилизации электрической дуги;
- поддержка методы развязки по току ICE;
- поддержка метода IFL – поиск заплывающих повреждений;
- поддержка методы развязки по напряжению Decay;
- параллельная работа совместно с прожиговой установкой.
Отличительные особенности:
- очень простое управление посредством управления прибором «одной кнопкой» и быстродействующих клавиш для выбора тестируемой фазы, определения вида измерительной функции, выбора подсказки;
- автоматическое сохранение рефлектограмм в памяти;
- автоматическое распознавание конца кабеля и повреждения;
- большой дисплей;
- быстрый процесс обработки результатов измерения реализованный средствами операционной системе Linux;
- высокая частота дискретизации;
- внутренняя компенсация тестовых проводов прибора для измерения в ближней зоне;
- большой объем памяти рефлектометра до 10 000 измерений;
- USB -порт передачи данных;
- автоматическое формирование отчет об испытаниях в формате PDF;
- русифицированное программное обеспечение.
- Рефлектометр Teleflex MX;
- кабель для подключения;
- зажимы для подключения.
Дополнительные опции для рефлектометра Teleflex MX:
- панель контроля;
- программное обеспечение Winkis.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон измерения (м) |
До 150 000 |
|
Ширина импульса |
50,100,200,500 нс -1,2,5 мкс |
|
Разрешение (максимум) |
0,1 м |
|
Частота развертки |
100 МГц |
|
Количество измерений в сек |
10 |
|
Экран |
15 ‘ VGA, цветной, разрешение 1024х768 |
|
Коэффициент Укорочение (V/2) |
10-150 м/мкс |
|
Динамический диапазон |
80 Дб |
|
Компенсация тестовых выводов |
Устанавливаемое от 25 Ом до ∞ |
|
Виды измерений |
Одна линия, две линии параллельно, дифференциальный режим, сравнение с сохраненной рефлектограммой, режим ARM, режим ICE, режим Decay, режим IFL, в процессе прожига |
|
Память |
10 000 рефлектограмм |
|
Интерфейс для связи с ПК |
USB |
|
Питание |
220 В / 50 Гц |
|
Рабочая температура |
0...+50 ْ С |
|
Габариты (мм) |
483х295х258 |
|
Вес (кг) |
15 кг |
