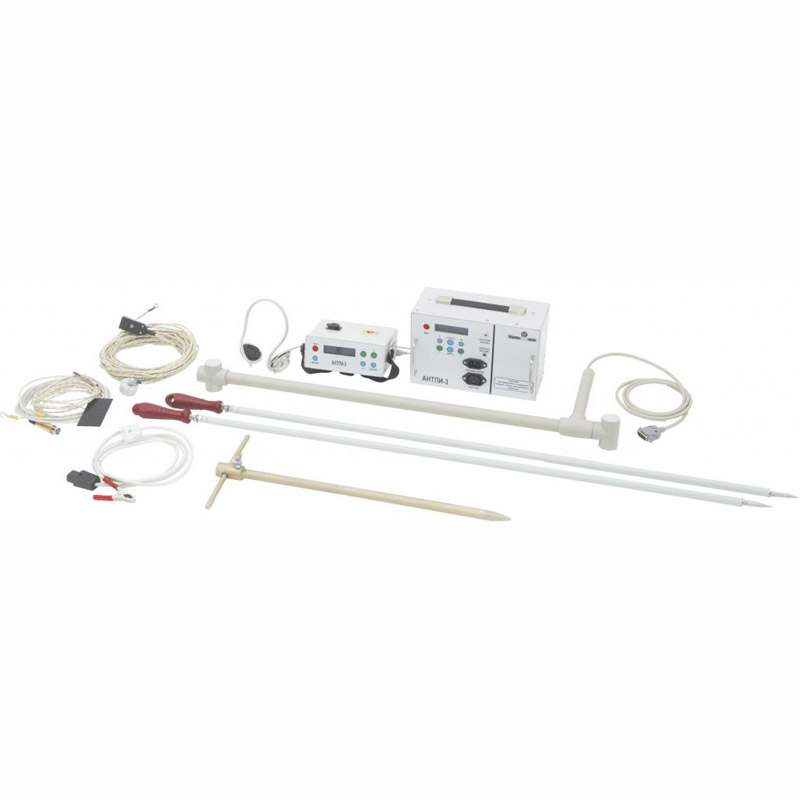

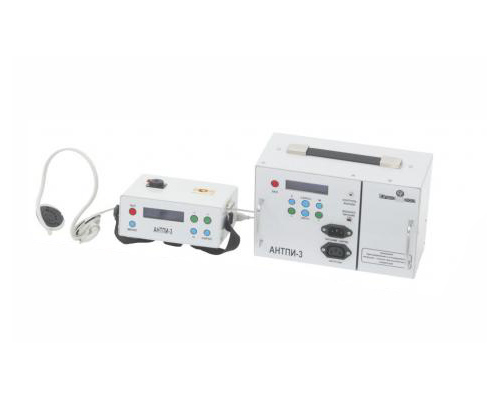

Аппаратура нахождения трасс и повреждений изоляции АНТПИ-3
- проверки изоляции газопроводов бесконтактным (ёмкостным) и контактным (штыревым) методами на наличие дефекта;
- определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, местонахождения смежных коммуникаций (электрический кабель, водопровод, теплотрасса и др.);
- определения глубины заложения газопровода.
- генератор - увеличение мощности до 75 Вт, увеличение количества ступеней регулирования выходного напряжения с целью улучшения согласования генератора с нагрузкой, усовершенствование конструкции штырей заземления, оптимизация контроля тока в нагрузке, расширение диапазона рабочих частот;
- приемник - определение глубины залегания газопровода и тока с помощью поисковой штанги позволит вывести информацию на дисплей;
- прием сигнала возможен на дополнительных частотах 50 Гц и 256 Гц - с целью обследования газопроводов большего диаметра, а также использования приемника для поиска трассы по сигналу катодной станции (пассивный режим);
- разработана новая система питания приемника с целью применения “пальчиковых” аккумуляторов типа АА и свободного доступа к ним для зарядки от внешнего зарядного устройства;
- эргономические показатели генератора и приемника улучшены заменой механических переключателей квазисенсорными кнопками, оптимизацией подключения нагрузки в генераторе, заменой стрелочного индикатора информативным дисплеем и изменением лицевой панели в приемнике;
- уменьшены габариты корпуса генератора и приемника за счет более компактного расположения узлов и оптимизации монтажной схемы;
- снижение вдвое массы приемника.
Технические характеристики |
АНТПИ-3 |
|
Максимальная мощность генератора, Вт |
при работе от внешнего источника питания |
75 |
при работе от встроенного источника питания |
10 |
|
Переключение источника питания (генератора) с внутреннего на внешний |
автоматическое |
|
Подавление приёмником помех частотой 50 Гц (в полевых условиях), Дб, не менее |
60 |
|
Частота генератора (фиксированная), Гц |
256 |
|
1024 |
||
8192 |
||
Средняя частота приемника, Гц |
50 ± 5 |
|
256 ± 5 |
||
1024 ± 5 |
||
8192 ± 5 |
||
Чувствительность приемника, мкВ, не менее |
4,5 |
|
Контроль согласования генератора с нагрузкой |
по току в нагрузке |
|
Потребляемый ток генератора, А, не более |
7 |
|
Потребляемый ток приемника, мА, не более |
100 |
|
Напряжение питания генератора, В |
12 ± 2 |
|
Напряжение питания приемника, В |
2,5 ± 0,5 |
|
Максимальная контролируемая длина проверяемой трассы от места подключения генератора, м |
2500 |
|
Точность определения оси трассы газопровода, м |
± 0,1 |
|
Минимальная площадь определяемого повреждения изоляции газопровода, мм2 |
0,25 |
|
Индикация |
сигнала в приемнике |
звуковая, визуальная (OLED-дисплей) |
нагрузки и питания в генераторе |
визуальная (OLED-дисплей) |
|
Габаритные размеры, мм, не более |
генератора |
260x170x140 |
приёмника |
180x80x135 |
|
Масса, кг, не более (без источника питания) |
генератора |
3,5 |
приёмника |
0,9 (1,4) |
