Комплект мастера-теплотехника Кардинал
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
24 месяца
Сопутствующие товары
Трассотечепоисковый комплект Кардинал собран производителем для поиска утечек воды из трубопроводов, а также решения широкого спектра сопутствующих задач. Это трассировка, выявление аномальных температурных зон грунта и т.д. Набор поможет определить расположение подземной коммуникации, глубину ее залегания, провести полноценный профессиональный мониторинг. В состав этого набора входят несколько инструментов от ведущего отечественного производителя, каждый из которых обладает своими техническими характеристиками, назначением, особенностями применения. Например, пирометр С-110 Факел помогает определить высокие температуры бесконтактным методом, а термометр ТК-5.04 определяет температуры контактным способом, используя для этой цели погружные и поверхностные зонды. Кроме этого, в поставку обязательно входит трассотечепоисковый комплект Успех АТГ-210. Процесс обнаружения утечки можно в общем случае разделить на несколько этапов. В первую очередь специалист с помощью пирометра определяет участки земли с аномально высокой температурой. Это означает, что грунт нагрелся вследствие утечки теплоносителя из коммуникации. После этого важно сузить место поиска, для чего применяют профессиональный термометр, который контактным методом определяет температуру на глубине. Такой подход позволяет существенно снизить влияние внешних факторов на процесс диагностики. На заключительном этапе применяется трассотечепоисковый комплект, который позволяет с высокой точностью определить место прорыва.
Комплект Кардинал поможет зарегистрировать места разгерметизации трубопроводов, затратив на этом минимальное количество времени и средств. К важным преимуществам можно отнести низкую цену, доступность и высокое качество исполнения.
Течетрассопоисковый комплект мастера-теплотехника Кардинал предназначен для поиска утечек воды из трубопроводов, трассировки и определения глубины залегания подземных кабельных и трубопроводных линий и коммуникаций, для определения аномальных температурных зон верхних слоев грунта в случаях, когда произошла аварийная утечка теплоносителя.
В комплект мастера-теплотехника Кардинал входят приборы:
- бесконтактный пирометр С-110 "Факел";
- контактный термометр ТК-5.04 с погружным и поверхностным зондами;
- трассотечепоисковый комплект "Успех АТГ-210".
Задача утечки решается в три этапа:
1. Обнаружение области растекания теплоносителя (горячей воды) из трубопровода с помощью пирометра С-110 "Факел". (Температура поверхности земли в зоне растекания горячей воды превышает нормальную температуру грунта на 5-15°С. Время определения области растекания 5-10 мин.)
2. Сужение площади поиска места утечки до 5-6 метров в результате применения термометра ТК-5.04 за счет измерения температуры на глубине 10-15 см в грунте, что снижает влияние внешних факторов (ветер, солнце, дождь). (Температура грунта может достигать 50°С. Время работы 5-15 мин.)
3. Определение места утечки течетрассопоисковым комплектом "Успех АТГ-210" с точностью до 0,3-0,5 м при глубине до 5 м. (Время работы 5-15 мин.)
Дополнительные возможности применения приборов из комплекта
Применение контактного термометра:
- измерение температуры подводящих трубопроводов и отопительных приборов и определение эффективности их теплоотдачи;
- обследование теплового узла здания:
- измерение температуры Т1 (подающий трубопровод), Т2 (обратный трубопровод) и ТЗ (подача горячей воды в квартиры);
- составление анализа параметров теплоносителя в зависимости от температуры наружного воздуха. (Замеры производятся поверхностным и погружным зондами);
- нахождение мест промерзания швов строительных конструкций по "температурным пятнам" поверхностным зондом.
Применение пирометра:
- выявление без отключения электроэнергии дефектных контактных соединений;
- оценка теплового состояния электрических линий;
- своевременная и оперативная диагностика состояния электроснабжения в школах, детских садах, театрах и т.д.;
- определение мест самовозгорания угля и торфа в котельных;
- использование пирометра для проведения энергетических обследований (энергоаудита зданий и сооружений).

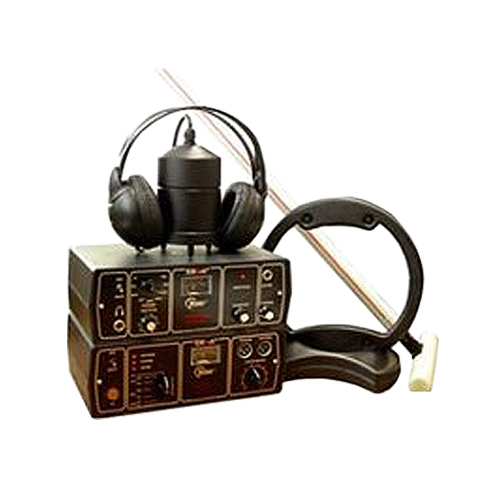

Применение трассотечепоискового комплекта "Успех АТГ-210":
- определение местоположения и глубины залегания скрытых коммуникаций (силовые кабели и трубопроводы) на глубине до 6 м и удалении более 5 км от места подключения генератора;
- определение места повреждения кабельных линий;
- обследование участков местности перед проведением земляных работ;
- проведение работ по поиску скрытой проводки;
- обнаружение мест разгерметизации трубопроводов на глубине до 6 м.
- Бесконтактный пирометр С-110 "Факел";
- контактный термометр ТК-5.04 с погружным и поверхностным зондами;
- трассотечепоисковый комплект "Успех АТГ-210".
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Бесконтактный пирометр С-110 "Факел" |
|
|
Диапазон измеряемых температур, °С |
-20...+200 |
|
Расстояние до объекта, м |
0,5... 10 |
|
Показатель визирования |
1:100 |
|
Разрешающая способность, °С |
1 |
|
Предел допускаемой отн. погрешности, % |
1,5 |
|
Масса прибора, кг |
0,9 |
|
Контактный термометр ТК-5.04 с погруженным и поверхностным зондами |
|
|
Диапазон измерения, °С |
-40...+600 |
|
Предел допускаемой погрешности, % |
+1 |
|
Разрешающая способность, °С |
1 |
|
Время установки показаний индикации, сек. |
2...6 |
|
Габаритные размеры, мм |
200x60x20 |
|
Масса прибора, кг |
0,3 |
|
Трассотечепоисковый комплект "Успех АТГ-210" |
|
|
Точность определение трассы, м |
0,3 |
|
Точность определения места утечки в трубопроводе |
0,3 |
|
Частоты генератора, Гц |
512, 1024, 8928 |
|
Частоты приемника, Гц |
50,100, 512, 1024, 8928 |
|
Условия эксплуатации, °С |
-20...+45 |
|
Мощность излучения генератора, Вт |
8 |
|
Вид поиска трассы |
активный/пассивный |
