Комплект трассотечепоисковый Успех АТГ-525.60 (Н)

Комплект трассотечепоисковый "Успех АТГ-525.60 (Н)" предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
• определения мест повреждения кабельных линий;
• обследования участков местности перед проведением земляных работ;
• обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель "Успех АТГ-525.60" – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с электромагнитным датчиком;
2. Комплект для поиска повреждений кабеля акустическим методом;
3. Течеискатель с акустическим датчиком.

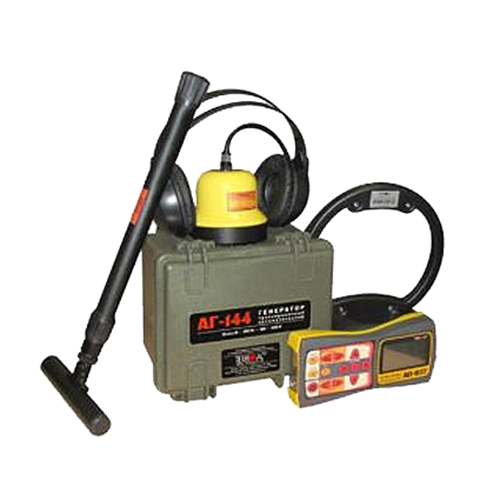

Состав комплекта:

• генератор АГ-144;
• приёмник АП-027;
• электромагнитный датчик ЭМД-237;
• антенна рамочная ИЭМ-301.2;
• датчик акустический АД-227;
• головные телефоны;
• дополнительные принадлежности.

Особенности генератора:

• возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
• при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
• возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
• возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М.

Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)

ВАЖНАЯ ОСОБЕННОСТЬ:

АП-027 - это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

• осуществлять поиск утечек жидкостей из трубопроводов;
• осуществлять 2 вида трассопоиска (электромагнитный и акустический);
• осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным);
• наличие функции выбора кабеля из пучка.

Существенные преимущества:

• защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.);
• выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки);
• расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности:

• высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ;
• оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика;
• регулируемый уровень подсветки;
• класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП-­027 в различных режимах работы:

• Режим «течепоиск»

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

• Режим «электромагнитный трассопоиск»

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8928, 33000 Гц или «широкая полоса».
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

• Режим «акустический трассопоиск»

Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

• Режим поиска дефектов изоляции электропроводящих коммуникаций

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

• Режим выбора кабеля из пучка

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).
