Трассотечеискатель Успех ТПТ-522 (Н)

Комплект трассотечепоисковый "Успех ТПТ-522 (Н)" предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (металлических и неметаллических трубопроводов, кабельных линии) на глубине до 6 м и удалении более 5 км от места подключения генератора;
• трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами;
• определения мест повреждения кабельных линий электромагнитным и акустическим методами;
• обследования участков местности перед проведением земляных работ;
• обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

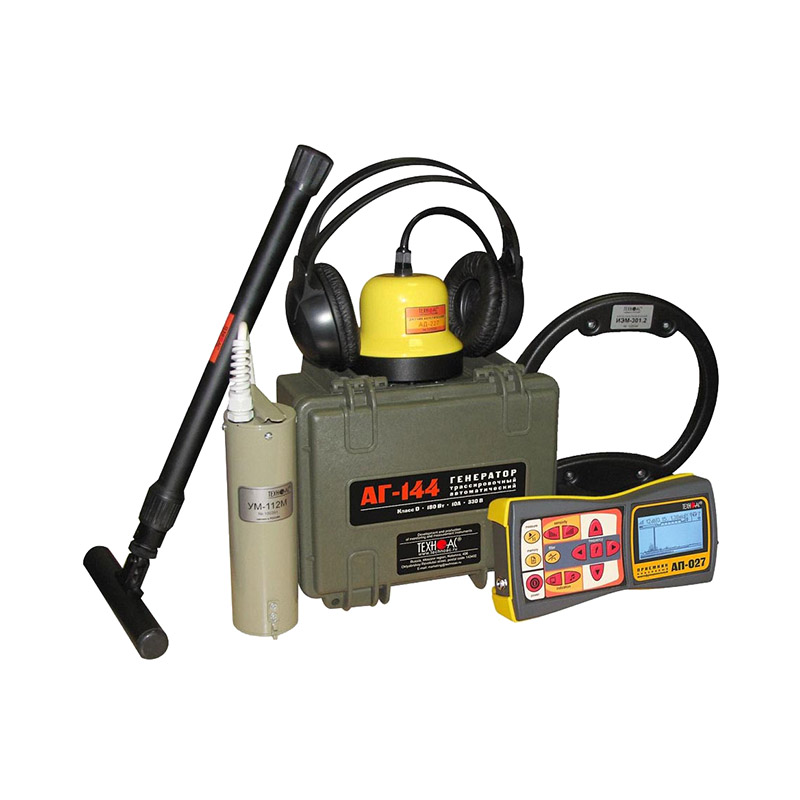

Трассотечеискатель "Успех ТПТ-522" – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

Особенности:

• использованием в работе генератора переменной мощности АГ-144 (7,5 Вт –180 Вт) и механизма ударного «УМ-112» (единственного в России);
• полным отсутствием паразитных наводок на соседние объекты (трубы);
• очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

2. Трассоискатель с электромагнитным датчиком

Особенности:

• возможность выбора мощности от 7,5 до 180 Вт;
• автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку;
• применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами);
• длительное время работы (до 18 часов при выборе малой мощности).

3. Течеискатель с акустическим датчиком

Особенности:

• высокая чувствительность акустического датчика.

Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)

ВАЖНАЯ ОСОБЕННОСТЬ:

АП-027 ­ это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

• осуществлять поиск утечек жидкостей из трубопроводов;
• осуществлять 2 вида трассопоиска (электромагнитный и акустический);
• осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным);
• наличие функции выбора кабеля из пучка.

Существенные преимущества:

• защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.);
• выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки);
• расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности:

• высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ;
• оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика;
• регулируемый уровень подсветки;
• класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП­-027 в различных режимах работы:

• Режим «течепоиск»

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

• Режим «электромагнитный трассопоиск»

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8928, 33000 Гц или «широкая полоса».
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

• Режим «акустический трассопоиск»

Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

• Режим поиска дефектов изоляции электропроводящих коммуникаций

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

• Режим выбора кабеля из пучка

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).
