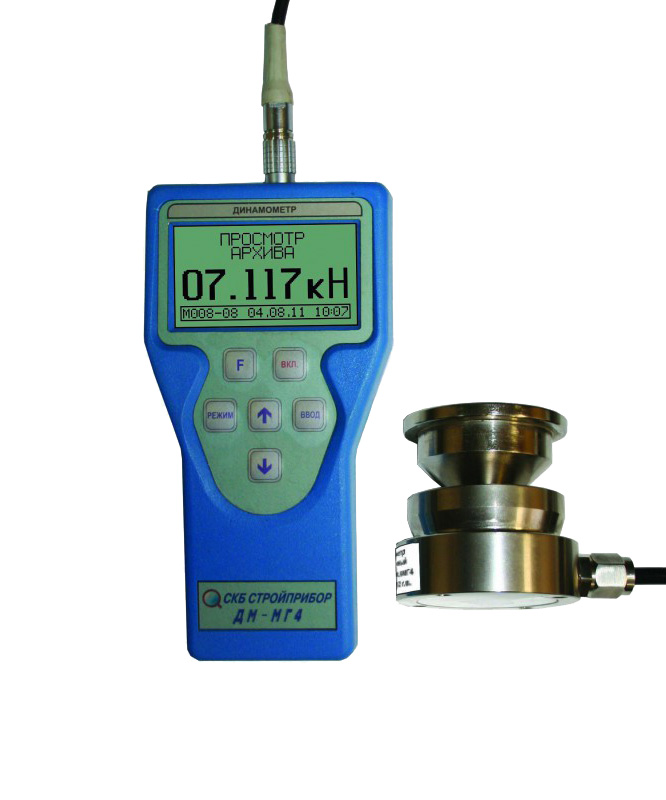

Динамометр сжатия ДМC-МГ4

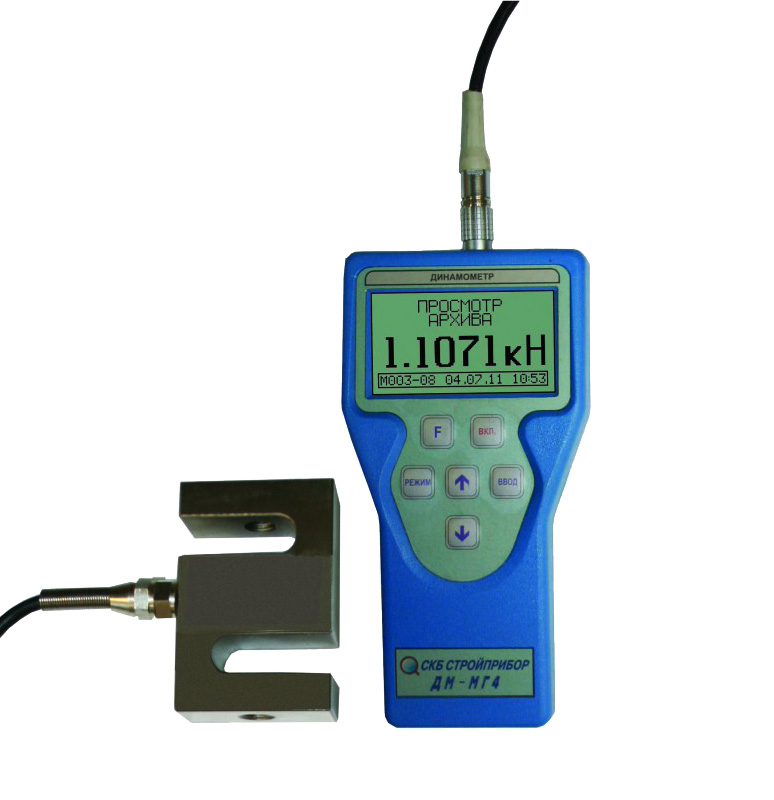

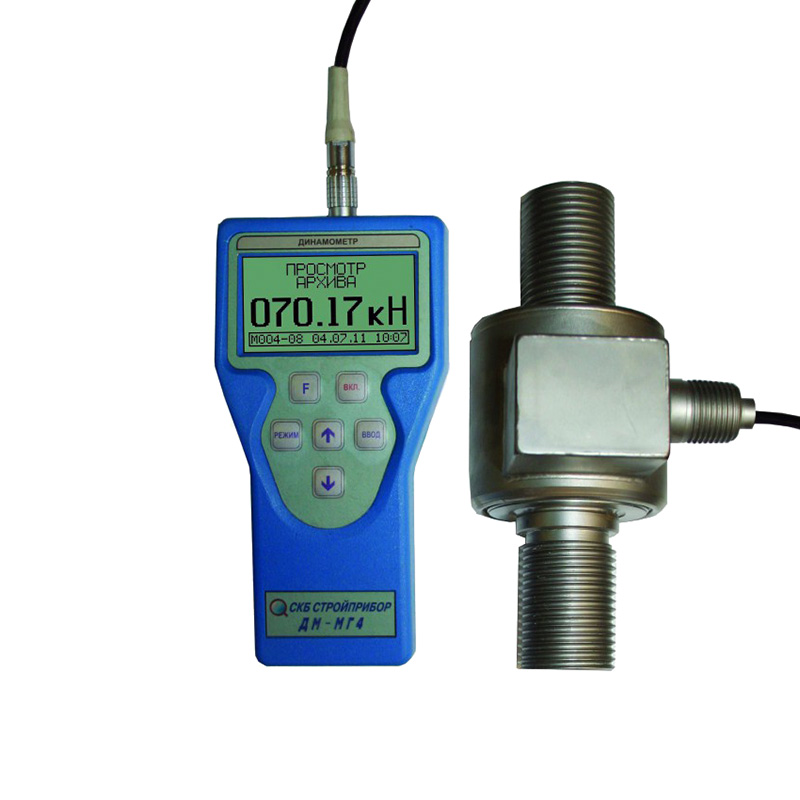

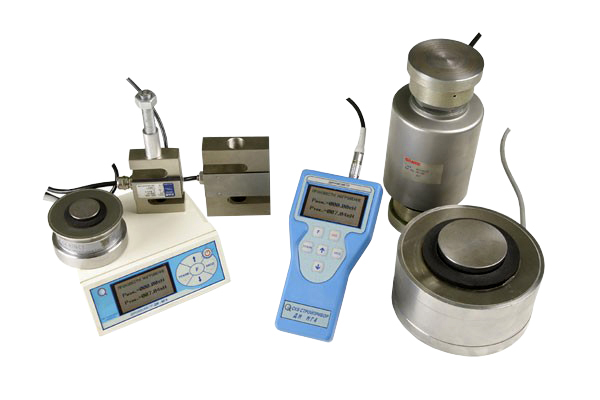

Электронный динамометр ДМ-МГ4 предназначен для измерений статических и медленно изменяющихся сил растяжения и сжатия, при калибровке и поверке в качестве рабочих эталонов 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.
Динамометры обозначаются ДМХ-Н/Т-КМГ4, где:
− Х – вид измеряемой силы (Р – растяжение, C – сжатие, У- универсальный);
− Н – наибольший предел измерений (НПИ), кН;
− К – класс точности (0,5; 1; 2).

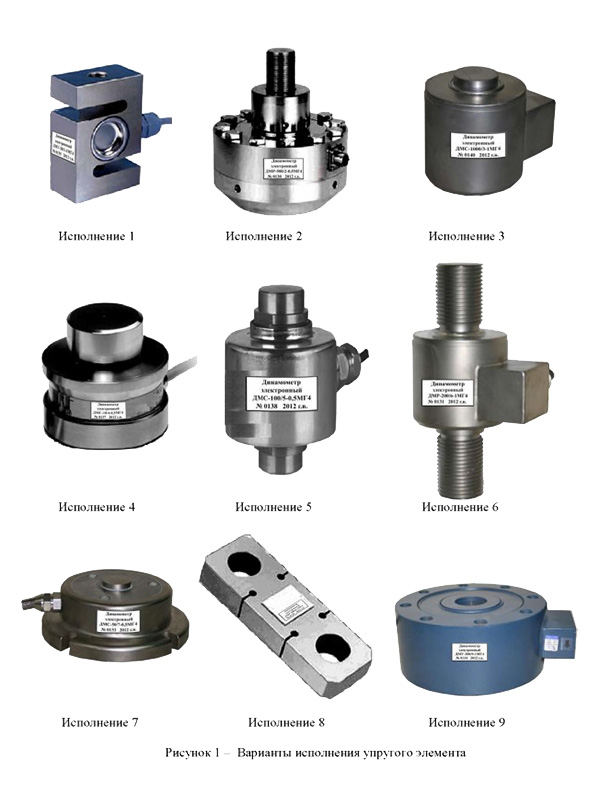

− Т – вариант исполнения тензометрического датчика силы (1; 2; 3; 4; 5; 6; 7; 8; 9 приведен на рисунке 1).
Предел погрешности динамометров классов 0,5; 1 и 2 соответственно ±0,12; ± 0,24 и ± 0,45 %.
Функциональные особенности динамометров:
- Цифровой жидкокристаллический дисплей с функцией подсветки;
- Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
- Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
- Режим передачи данных на ПК через USB порт;
- Режим архивирования результатов измерения (100 серий по 20 результатов изме¬рений в серии);
- Возможность обновления пользователем сервисных функций через USB порт;
- Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).
- Электронный блок,
- тензометрический датчик силы,
- силовводящие элементы,
- соединительный кабель,
- сетевой адаптер,
- кабель связи с ПК,
- CD с программным обеспечением,
- руководство по эксплуатации,
- паспорт,
- методика поверки,
- укладочный кейс.
Наименование характеристик |
Тип динамометра |
ДМС-Н/Т-КМГ4 |
|
Пределы измерений, кН: |
|
− наибольший (НПИ) |
от 0,1 до 2000 |
− наименьший (НПИ) |
≥ 2 %НПИ |
Цена единицы младшего разряда, % НПИ |
0,001 |
Питание, В: |
|
− при работе в автономном режиме |
3 (от 2 элементов AALR6) |
− при работе от сетевого адаптера |
6 |
Потребляемая мощность, Вт, не более |
0,5 |
Габаритные размеры электронного блока, не более, мм |
170х90х30 |
Масса электронного блока, не более, кг |
0,3 |
Масса тензодатчика (без нагрузочных опор и |
от 0,5 до 25 |
- Утвержден тип средства измерения
- Внесен в Госреестр РФ под № 49913-12
- Внесен в Госреестры Казахстана, Украины, Беларуси
