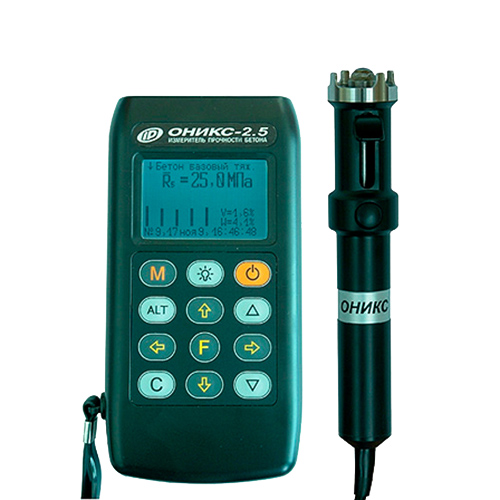

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5
Высокоэффективный и качественный Оникс-2.5 позволит владельцу выполнять работу оперативно и в поставленные сроки. Аппарат предназначен для диагностики бетона различных видов: тяжелого, легкого и высокомарочного по принципу ударного импульса, также устройство отлично подойдет при исследовании кирпича, раствора и прочих строительных материалов. Присутствует опция диагностики плотности объектов из композитных материалов.
Оникс-2.5 – одна из лучших моделей в своем классе, которая имеет массу преимуществ перед измерителями своего уровня и даже приборами выше классом. Так в ней реализована возможность определения необходимых свойств с помощью двухпараметрического способа, совмещаемая с фильтрацией импульсов, что в значительной мере обеспечивает очень высокую точность диагностики.
Что касается мощности, то устройство поддерживает измерения в диапазонах: от 1 до 100 МПа, от 1 до 30 МПа и от 3 до 150 МПа. Энергия производимого удара составляет: 0,12 Дж. Память рассчитана на сохранение двух тысяч шестисот серий. Помимо всего прочего, у аппарата низкий уровень помех. А также присутствует пространственная и температурная компенсации погрешностей результатов диагностических мероприятий.
Инструмент является эргономичным в использовании, легким, компактным. Вес блока всего: 0,19 кг, а склерометра: 0,14 кг. Управление устроено таким образом, что его в короткие сроки осваивают как специалисты высокого уровня подготовки, так и начинающие.
Если необходим высокоэффективный, качественный диагностический прибор, рассчитанный на высокие результаты, продуктивность и производительность, то одно из наиболее верных решений это Оникс-2.5. Это долговечный и надежный аппарат, который является оптимальным соотношением цены и качества.
Назначение:
- склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности, однородности и класса лёгкого, тяжелого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича, раствора и др. строительных материалов;
- дополнительно приборы ОНИКС-2.5 позволяют измерять плотность композитных материалов (опция).
Преимущества и варианты исполнения:
- двухпараметрический метод измерений в сочетании с адаптивной фильтрацией сигналов обеспечивают повышенную точность контроля (патент);
- самый легкий, компактный и эргономичный датчик-склерометр (патент);
- широкий динамический диапазон и низкий уровень помех измерительного тракта;
- пространственная и температурная компенсация погрешностей измерений;
- выпускается целая серия приборов, отличающихся исполнением электронного блока и конструкцией склерометра;
- варианты исполнения электронного блока:
– ОНИКС-2.5 Версия 1 - со встроенным пирометром для измерения температуры поверхности;
– ОНИКС-2.5 Версия 2 - без встроенного пирометра;
- варианты исполнения датчика-склерометра:
– без букв - универсальное (диапазон прочностей 3...100 МПа);
– ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа);
– ВБ - для высокомарочных бетонов (диапазон прочностей до 150 МПа);
- литиевый аккумулятор большой ёмкости и встроенное зарядное устройство;
- разъем фирмы LEMO (изображен на фото, опция).
Внимание! В стандартном исполнении используется разъем РШ2Н-1-1
Особенности склерометра:
- легкий и удобный взвод и спуск ударника, производимые одной рукой;
- высокие скорость (до 15 ударов в минуту) и точность (± 1 мм) нанесения ударов;
- слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз);
- малогабаритный корпус из "теплого", прочного и легкого инновационного материала;
- полированный твердосплавный индентор фирмы "Сандвик" 3-х типоразмеров (для лёгких, тяжёлых и высокомарочных бетонов);
- повышенная энергия удара, отсутствие поршневого эффекта;
- устойчивость к внешним воздействиям и засорениям;
- термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С;
- наиболее устойчивая и удобная 4-точечная периметральная опора.
Основные функции:
- измерение параметров электрического импульса склерометра с фильтрацией и интеллектуальной обработкой сигналов (одиночных и серий до 15 ударов) и вычислением прочности по градуировочным зависимостям;
- 60 градуировочных характеристик учитывающих возраст и способ твердения бетона с функцией их оперативного уточнения посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. 9);
- ввод пользователем градуировок новых материалов и названий объектов измерений;
- вычисление класса бетона по ГОСТ 18105;
- архивация сигналов, результатов и условий измерений (номер, вид, материал и температура объекта, дата, время,...);
- USB интерфейс связи с ПК и специализированная сервисная компьютерная программа.

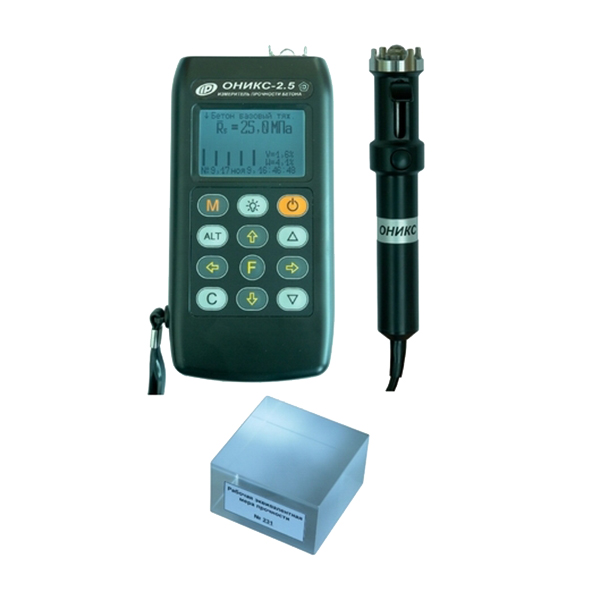

Состав базового комплекта ОНИКС-2.5:
- электронный блок с чехлом, существует 2 версии:
– Версия 1 - со встроенным пирометром (датчиком температуры поверхности бетона);
– Версия 2 - без встроенного пирометра;
- датчик-склерометр, существует 3 исполнения датчика:
– без букв - универсальное (диапазон прочностей 3...100 МПа);
– ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа);
– ВБ - для высокомарочных бетонов (диапазон прочностей до 150 МПа);
- мера прочности;
- аккумуляторы, блок питания USB;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации;
- сумка;
- свидетельство о Госповерке.
Дополнительная комплектация:
- абразивный камень для зачистки бетона;
- для поверяющих организаций по заказу поставляется ОНИКС-2Э - эталонный измерительный комплекс, предназначенный для поверки приборов ОНИКС-2 (внесен в Госреестр СИ под №49203-12);
- разъем фирмы LEMO.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазоны измерения прочности, МПа |
3...100, 1...30(ЛБ), 3...150(ВБ)* |
Пределы основной относительной погрешности измерения прочности, % |
±8 |
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10С в пределах рабочего диапазона, % |
±1,5 |
Энергия удара, Дж |
0,12 |
Разрешение экрана |
128х64 |
Память результатов |
14600 |
Габаритные размеры, мм, не более: |
|
- электронного блока |
151x81x32 |
- склерометра |
Ø30x165 |
Масса, кг, не более: |
|
- электронного блока |
0,15 |
- склерометра |
0,16 |
* - исполнение ВБ временно поверяется до 100 МПа
- Патент РФ №52182
- Прибор внесен в Государственный реестр СИ РФ под №30252-10
- Прибор внесен в реестры СИ Украины и Казахстана
