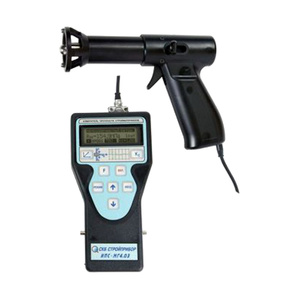

Измеритель прочности бетона ИПС-МГ4.01
Измеритель прочности бетона ИПС-МГ4.01 предназначен для оценки его прочности и однородности неразрушающим способом. Работа прибора основана на ударно – импульсном методе.
Прочность бетона или его сопротивление сжатию является важнейшим показателем в оценке качества. Он существенно влияет на модуль упругости, который находится в прямой зависимости от прочности. В процессе эксплуатации бетонные конструкции подвергаются различным воздействиям и нагрузкам, поэтому контроль прочности бетона очень важен не только для определения остаточного ресурса, но и на всех стадиях строительства.
ИПС-МГ4.01 специально разрабатывался в целях проведения мероприятий, направленных на экспертизу бетона, для контроля безопасности бетонных сооружений. Пользователь данного устройства имеет возможность самостоятельного ввода индивидуальных градуировочных зависимостей. При этом полученные данные с помощью USB- порта выводятся на ПК для дальнейших операций.
Прибор позволяет не только получать усредненное значение измерений, но и благодаря энергонезависимой памяти на 500 замеров сравнивать и отбраковывать аномальные результаты.
Дисплей обладает функцией подсветки, отображает часы в режиме реального времени. Отличительной особенностью прибора является определение класса бетона. На ИПС МГ 4.01 распространяется гарантия изготовителя 1,5 года.
Приобретение измерителя прочности бетона дает превосходную возможность контроля его состояния в процессе строительства и эксплуатации бетонных сооружений.
Приборы ИПС-МГ4.01 предназначены для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. Область применения прибора - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики.
В отличие от аналогов, приборы снабжены:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением № 9 ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
- функцией вычисления класса бетона В с возможностью выбора коэффициента вариации;
- функцией исключения ошибочного промежуточного значения.
Приборы имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжены устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

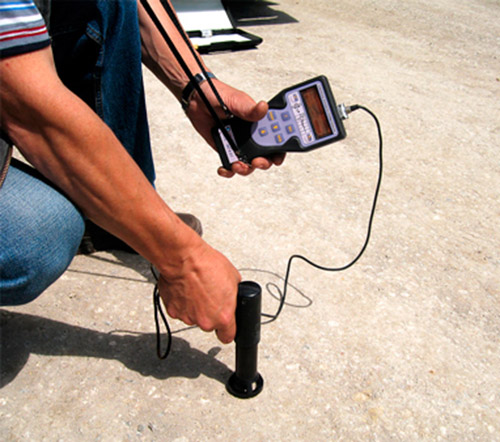

Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.
- Электронно-измерительный блок;
- склерометр;
- контрольный образец для проверки правильности измерений;
- кабель для связи с персональным компьютером;
- компакт-диск с ПО;
- паспорт и руководство пользователя;
- кейс для прибора, ремень.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Характеристики |
ИПС-МГ4.01 |
Параметры измерения прочности |
От 3 до 100 МПа |
Предельная погрешность |
Не более 10% |
Объем памяти для архивирования |
500 значений |
Число индивидуальных градуировочных зависимостей |
9 штук |
Число базовых градуировочных зависимостей |
1 штука |
Размеры электронного блока и склерометра |
Блок: 175х90х30 мм Склерометр: 180х35х70мм |
Вес прибора |
Не более 0,81 кг |
ИПС-МГ4.01 внесены в Госреестр РФ под № 29456-08, также внесены в Госреестры Казахстана, Украины, Беларуси.
