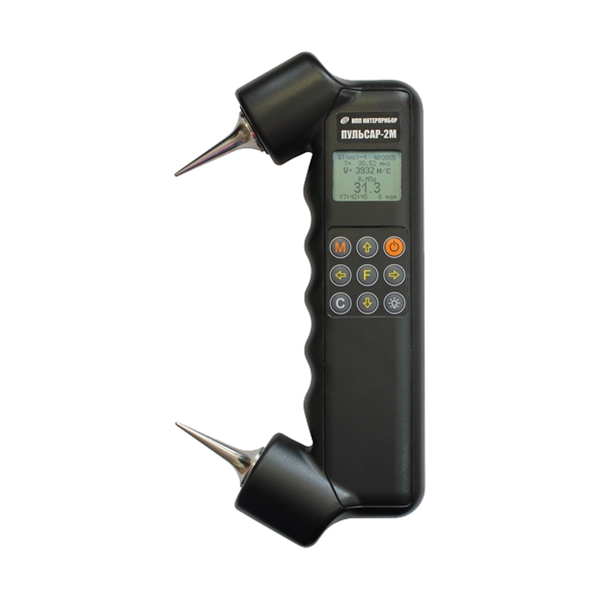

Ультразвуковой прибор (моноблок) ПУЛЬСАР-2М
Для исследований качества бетонных изделий применяют дефектоскоп ПУЛЬСАР-2М. В процессе производства и эксплуатации очень важной задачей является контроль за состоянием бетона. Дефектоскоп применяют для обнаружения пор, трещин и других дефектов, возникающих процессе эксплуатации и производства бетонных конструкций. Бетон как строительный материал применяют в несущих конструкциях различных сооружений, поэтому от его качества во многом зависит жизнь и здоровье людей. Качественное исследование с помощью дефектоскопа позволит нарисовать четкую картину состояния бетонных изделий.
Принцип действия дефектоскопа ПУЛЬСАР-2М основан на ультразвуковом методе. Скорость и время распространения ультразвуковых волн в исследуемом материале показывают на наличие тех или иных дефектов. Также данное устройство применяется для оценки класса бетона, степени зрелости, что является особенно важным при монолитном строительстве. Плотность и модуль упругости бетонных материалов, измеряемых с помощью дефектоскопа, также являются важными показателями качества бетона.
Благодаря малым габаритам и массе (0,5 кг) дефектоскоп является очень удобным в эксплуатации, в том числе и в полевых условиях. Наличие возможности записи результатов измерений (до 500 шт) и вывода с помощью USB на внешние считывающие устройства позволяет обрабатывать полученную информацию в лаборатории. Ультразвуковой дефектоскоп ПУЛЬСАР-2М применяется также для оценки материалов с низкой плотностью. Также наличие встроенных литиевых батарей большой емкости обеспечивают работу прибора на протяжении длительного времени. Данное устройство приобрело огромную популярность у пользователей, что подтверждается многочисленными положительными отзывами о его работе.
Назначение:
- измерение времени и скорости УЗК при поверхностном прозвучивании;
- контроль прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука;
- обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин;
- оценка степени зрелости бетона при монолитном бетонировании;
- определение плотности и модуля упругости материалов;
- определение звукового индекса абразивов и керамики;
- оценка пористости, трещиноватости и анизотропии материалов.
Преимущества:
- самое компактное и легкое моноблочное исполнение;
- эргономичный цельнофрезерованный корпус из инновационного, легкого, "теплого" и прочного материала;
- возможность контроля материалов с низкой плотностью со скоростью УЗК - от 1200 м/с;
- некритичность результатов измерений скорости ультразвука к силе прижатия преобразователей к объекту контроля;
- износостойкие эллиптические волноводы-протекторы;
- существенно улучшенное соотношение "сигнал-шум" и широкий динамический диапазон;
- встроенные литиевый источник питания большой емкости и зарядное устройство.
Основные функции:
- автоматическая стабилизация метки первого вступления при изменениях силы прижатия к объекту контроля;
- измерение времени и скорости распространения ультразвука в материалах;
- формирование результата по автоматически выполняемой серии 2…10 измерений;
- вычисление прочности, плотности и модуля упругости материалов;
- определение глубины трещин, выходящих на поверхность объекта контроля;
- определение звукового индекса абразивов;
- универсальные (по ГОСТ 17624 и рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона;
- возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов контроля;
- автоматическая регистрация до 500 протоколов контроля с результатами измерений и всеми параметрами;
- русский и английский язык меню и текстовых сообщений;
- USB интерфейс для работы с компьютером и заряда аккумуляторов.

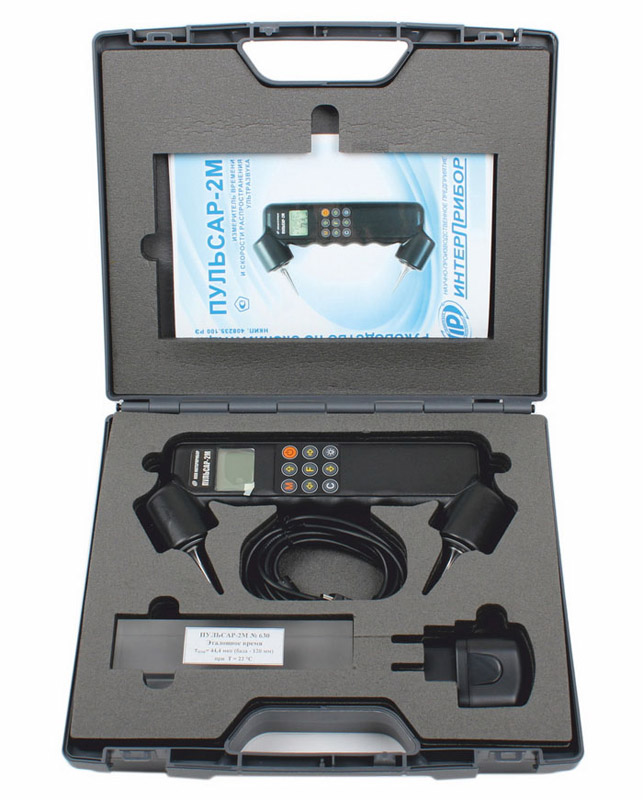

- Прибор ПУЛЬСАР-2М;
- контрольный образец-призма;
- блок питания USB;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации;
- свидетельство о Госповерке.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон измерения времени, мкс |
10...100 |
Разрешающая способность, мкс |
0,05 |
Пределы допускаемой основной абсолютной погрешности измерения времени, мкс |
±(0,01t + 0,1) |
Диапазон измерения скорости, м/с |
1000....10000 |
Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с: |
±(0,01v + 10) |
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более |
0,5 |
База измерения, мм |
120 |
Напряжение возбуждения, В |
500 |
Рабочая частота УЗК, кГц |
60±5 |
Память результатов, записи |
500 |
Разрешение экрана |
128х64 |
Габаритные размеры прибора, мм, не более |
210х100х35 |
Масса прибора в полной комплектации, кг, не более |
0,5 |
Сервисная компьютерная программа:
- перенос результатов измерений в компьютер;
- архивация, документирование и обработка результатов;
- экспорт результатов в Excel, текстовый формат и другие приложения.
- Патент РФ №64377
- Прибор внесен в Государственный реестр СИ РФ под №52901-13
- Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана
