Измерители силы натяжения арматуры методом поперечной оттяжки по ГОСТ 22362 ДО-40МГ4 и ДО-60МГ4
Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной и канатной арматуры железобетонных конструкций методом поперечной оттяжки по ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.
Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.
Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений, часами реального времени, имеют режим передачи данных на ПК.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.
Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.
Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения (для одного либо двух диаметров контролируемой арматуры), габаритными разме-рами и массой.
Измерители имеют обозначение ДО-Х-НМГ4 и ДО-Х-Н/ТМГ4, где ДО-МГ4 – обозначение типа измерителя; Х – обозначение модификации:
- 40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
- 60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм;
- 60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
- 60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
- 80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм;
Н – номинальный диаметр проволоки /условный диаметр каната; Т – номинальный диаметр проволоки /условный диаметр каната при варианте исполне-ния измерителя для двух диаметров контролируемой арматуры.

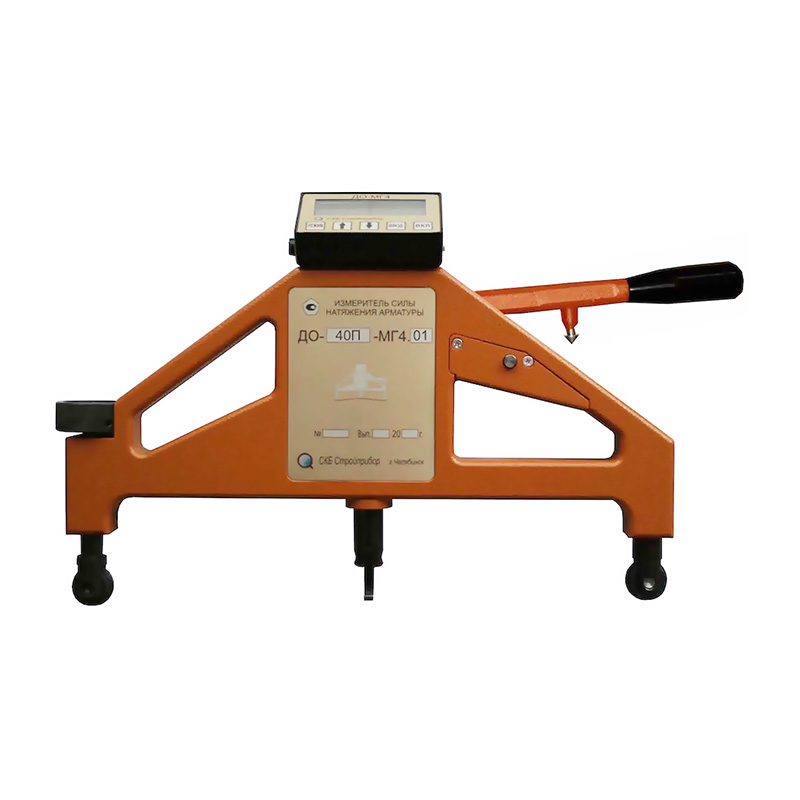

Модификация ДО-40МГ4 - предназначена для измерения силы натяжения проволоки Вр по ГОСТ 7348-81.

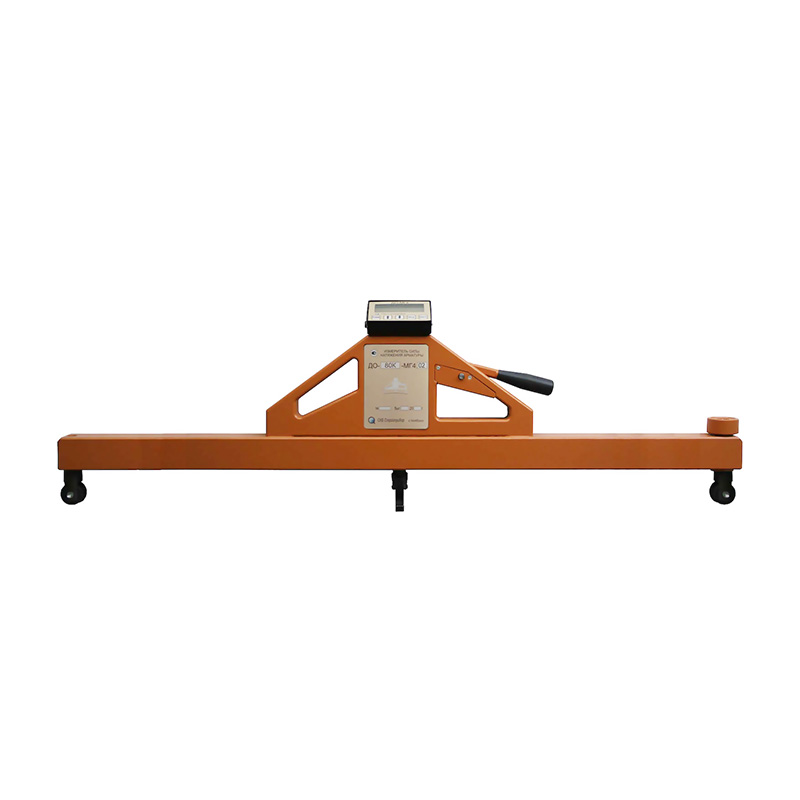

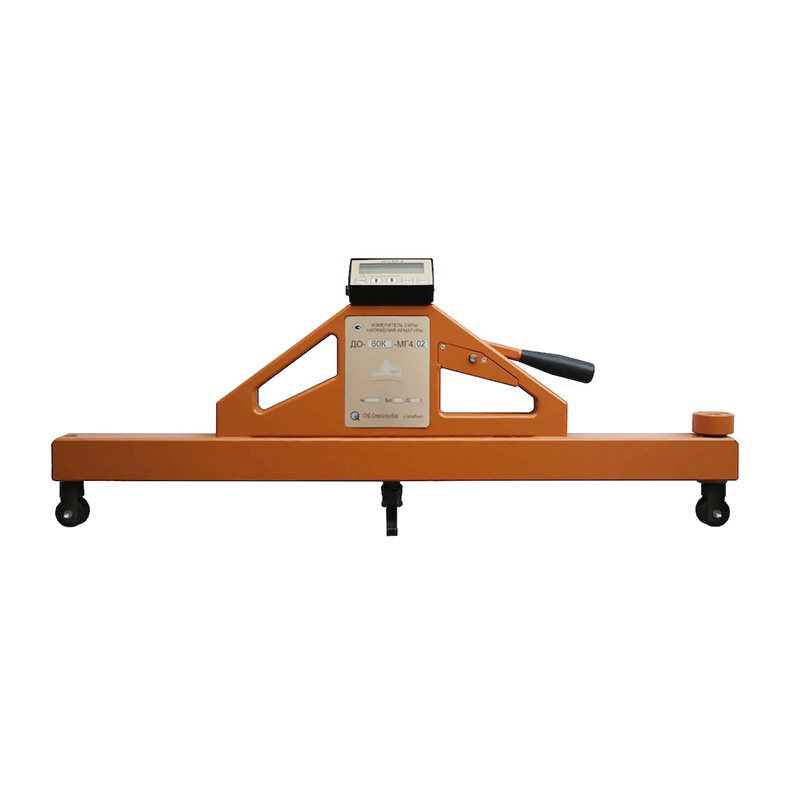

Модификация ДО-60МГ4 - предназначена для измерения силы натяжения канатов по ГОСТ 13840-68.
Отличительные особенности модифицированного ДО-МГ4:
- значительно расширен диапазон измерений силы натяжения арматуры (от 110 до 180 кН);
- оптимизирована конструкция прибора, благодаря чему он стал еще компактнее и прочнее;
- имеется возможность оперативного измерения силы натяжения:
— проволоки для армирования Ø 7,5 мм;
— арматурной стали Ø 9,6, 10- 14 мм;
— канатов арматурных Ø 15 мм;
- выпускаются в трех вариантах исполнения: для одного, двух и трех диаметров арматуры;
- заменен электронный блок, что улучшило качество отображения дисплея, а также возможность включения подсветки дисплея;
- заменены элементы питания «Корунд» (6LR61) на два элемента АА(LR6), что увеличило время работы измерителя до замены элементов питания.
- Прибор;
- электронный блок;
- упаковочный кейс;
- руководство по эксплуатации.
По спецзаказу: кабель связи с ПК, CD с программным обеспечением.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Наименование характеристик |
ДО-40-3МГ4 |
ДО-40-4МГ4 |
ДО-40-5МГ4 |
ДО-40-6МГ4 |
ДО-60-6МГ4 |
ДО-60-9МГ4 |
ДО-60-12МГ4 |
Диапазон измерений силы натяжения арматуры, кН |
от 3 до 9 |
от 3 до 15 |
от 3 до 24 |
от 5 до 34 |
от 5 до 28 |
от 10 до 63 |
от 10 до 110 |
Диапазон измерений силы поперечной оттяжки, кН |
от 0,07 до 0,2 |
от 0,08 до 0,4 |
от 0,1 до 0,8 |
от 0,4 до 1,6 |
от 0,1 до 0,5 |
от 0,2 до 1,1 |
от 0,2 до 1,7 |
Диаметр арматуры, мм |
3 |
4 |
5 |
6 |
6 |
9 |
12 |
Пределы допускаемой относительной погрешности измерения |
±1 |
||||||
Пределы допускаемой относительной погрешности измерения |
±3 |
||||||
Собственная база, мм |
300 |
800 |
|||||
Питание от элемента типа "Корунд" (6LR61),B |
9 |
||||||
Габаритные размеры(ДхШхВ), мм |
360×65×270 |
850×65×270 |
|||||
Масса прибора, кг |
2,6 |
6,4 |
- Утвержден тип средства измерения. Внесен в Госреестр РФ. Сертификат № 36901-08.
- Вносится в Госреестры Украины, Казахстана, Беларуси.
