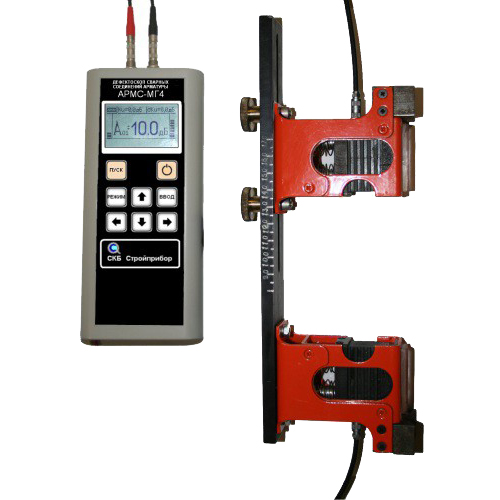

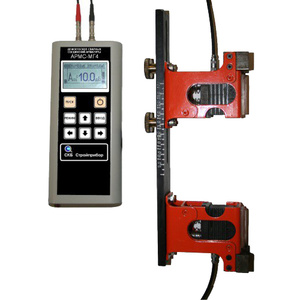

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
18 месяцев
Сопутствующие товары
Дефектоскоп АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм (по спецзаказу – до 80 мм) в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782. Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.
- Дефектоскоп;
- пьезоэлектрические преобразователи (ПЭП) – 2 шт.;
- механическое устройство для крепления ПЭП;
- зарядное устройство;
- коаксиальные кабели;
- протекторы R=12мм (2 шт), R=18мм (2шт), R=22мм (2шт);
- приспособление для контроля сварных швов листового проката;
- контрольный образец;
- кабель связи с ПК;
- CD с программным обеспечением;
- упаковочная тара.
По спецзаказу:
- механическое устройство «Скоба»;
- протекторы для контроля арматуры меньшего диаметра;
- образец арматуры с искусственным дефектом.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Наименование характеристик |
АРМС-МГ4 |
|
Динамический диапазон приемного тракта дефектоскопа, дБ |
от 0 до 50 |
|
Границы линейности динамического диапазона, дБ |
от 15 до 45 |
|
Пределы допускаемой абсолютной погрешности измерения отношения |
± 1 |
|
Диапазон установки коэффициента усиления (с шагом), дБ |
5 – 75; (1; 5; 10) |
|
Пределы допускаемой абсолютной погрешности установки коэффициента |
± 1 |
|
Частота зондирующего импульса, МГц |
2,5 ± 0,2 |
|
Цена единицы наименьшего разряда, дБ |
0,1 |
|
Номинальная частота максимума преобразования ПЭП, МГц |
2,5 |
|
Номинальное значение угла ввода ПЭП, градус |
65 |
|
Габаритные размеры, не более: |
|
|
- электронного блока, мм |
175×78×25 |
|
- механического устройства с датчиками, мм |
300×100×80 |
|
Электропитание от встроенного аккумулятора, напряжение, В |
3,7 |
|
Масса дефектоскопа, кг, не более |
2,0 |
|
Средний срок службы, лет |
10 |
Утвержден тип средства измерения. Внесен в Госреестр РФ под №50931-12.
