Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия, Украина, Беларусь, Казахстан
Гарантия:
18 месяцев
Сопутствующие товары
Для контроля распространения ультразвука в горизонтальных сваях применяйте Пульсар-2.2 версии ДБС. Эта модель поможет определить время и скорость распространения ультразвуковых волн, автоматически сформировать получившийся результат, насладиться полноценным и профессиональным неразрушающим контролем, проведенным с помощью современного инструмента. До 50 тысяч протоколов измерений будут иметь подробнейшую информацию о событии – время, дата, глубина и другие данные, сгруппированные по зонам контроля. Подробности позволит узнать также специализированная программа, предоставленная разработчиком. Устройство проводит вычисления прочности бетона, определит его класс, поможет получить полную картину о контролируемом объекте. Примечательно, что инструмент очень удобен в эксплуатации. Он поддерживает одновременно два языка – русский и английский. Кроме того, обладает продвинутым пользовательским интерфейсом, поддерживает связь с компьютером.
Пульсар-2.2 версии ДБС поможет провести диагностику свай, в том числе проверить сплошность и однородность бетона. Инструмент компактен и совершенен, представляет собой полноценную систему для диагностики свай, а также фундаментов. Обратите внимание на исполнение этой модели. Прочные, влагозащищенные преобразователи, используемые вместе с прибором, практически полностью исключают возможность попадания влаги в измерительные каналы. Все элементы располагаются в специальном транспортировочном кейсе, который предназначен для безопасной транспортировки на самые дальние расстояния.
Дополнительные вопросы по оборудованию, в том числе по модели Пульсар-2.2 версии ДБС, вы всегда можете задать нашим специалистам, которые обладают актуальной информацией относительно цен, способов и стоимости доставки и с удовольствием предоставят эти данные.
Назначение:
- дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой;
- дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105.
Основные преимущества:
- завершенность и компактность системы контроля свай и фундаментов;
- подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал;
- инкрементные датчики положения преобразователей в каналах (энкодеры);
- кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля;
- специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2;
- автоматическая стабилизация положения метки первого вступления;
- визуализация принимаемых А-сигналов с режимом осциллографа;
- оперативная оценка качества буронабивных свай.
Основные функции:
- измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи;
- измерение положения преобразователей в каналах по поверхности сваи;
- формирование результата по автоматически выполняемой серии из 5 измерений;
- до 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов);
- специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи;
- стандартное использование прибора ПУЛЬСАР-2.2:
– вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;
– возможность ввода до 30 градуировочных характеристик пользователя;
– определение глубины трещин по Российскому и Английскому методам;
– вычисление плотности, модуля упругости и звукового индекса материалов;
– сервисная компьютерная программа, USB интерфейс;
- русский и английский язык меню и текстовых сообщений.

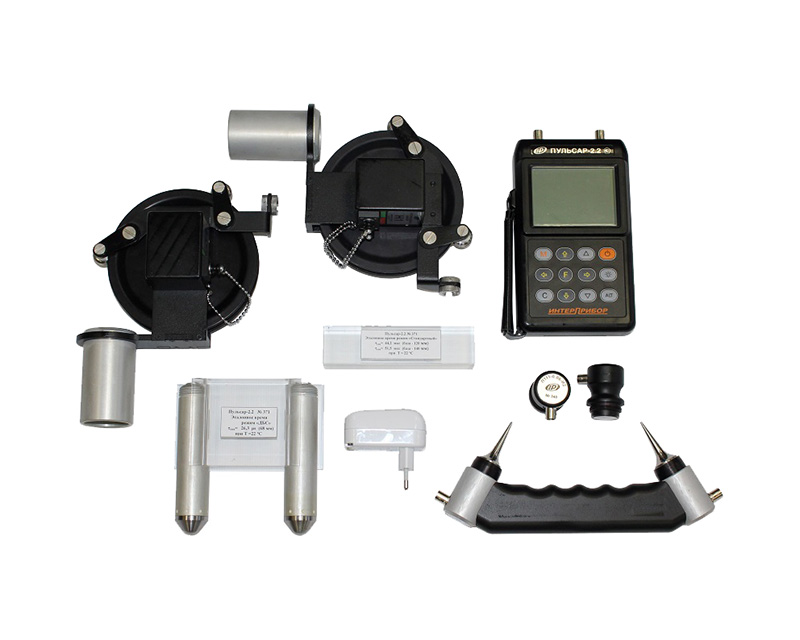

- Прибор ПУЛЬСАР-2.2 версия 3 в составе:
– электронный блок, чехол;

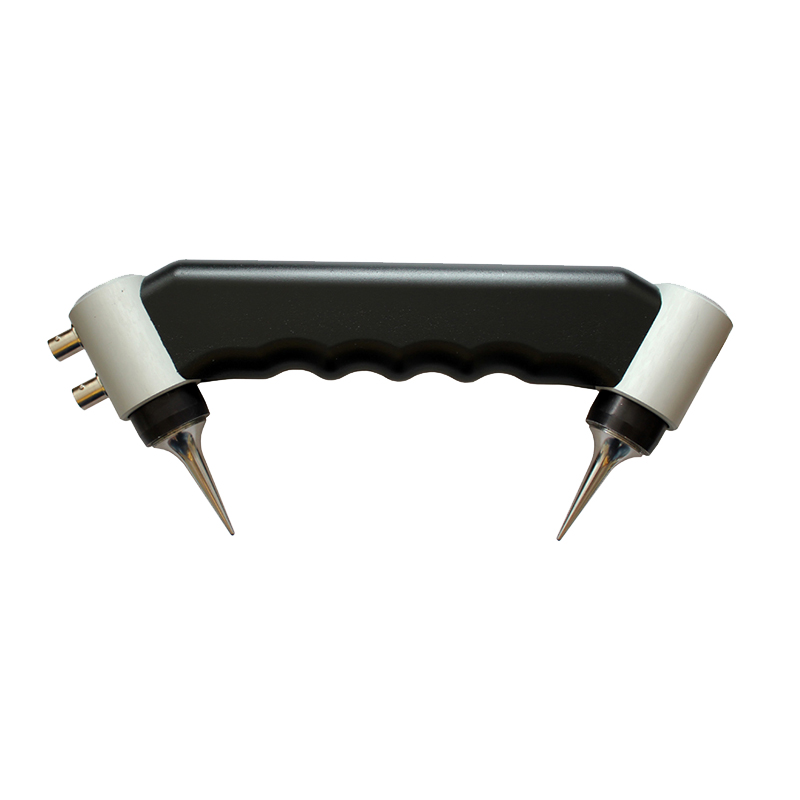

– датчик поверхностного прозвучивания;
– комплект датчиков сквозного прозвучивания (2 шт.);
– комплект кабелей 1,5м. - 2 шт.;
– контрольный образец-призма;
– аккумуляторы, зарядное устройство;
– сервисная программа на CD, кабель USB;
– руководство по эксплуатации;
– свидетельство о Госповерке;
- преобразователи для контроля свай П111-0.06-И6 - 2 шт.;
- контрольный образец радиальный;

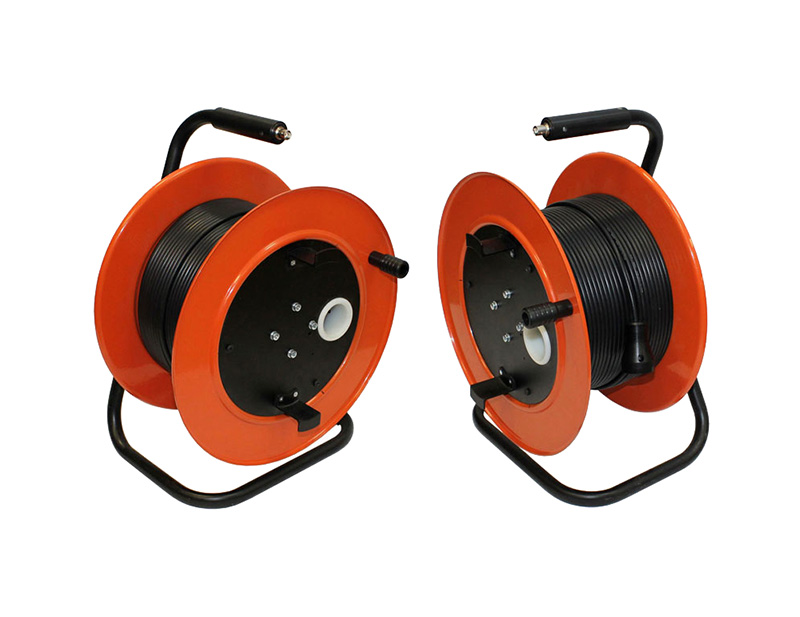

- барабаны с кабелем по 50м - 2 шт.;
- датчики положения (энкодеры) - 2 шт.;
- сервисная программа для свайного применения;

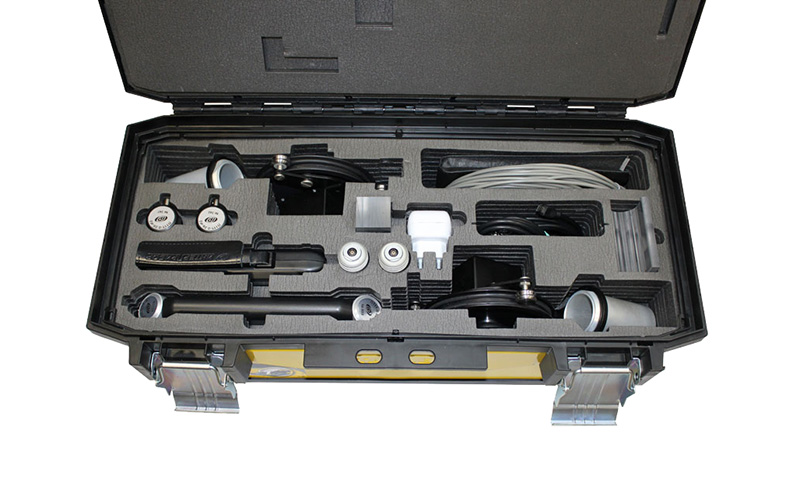

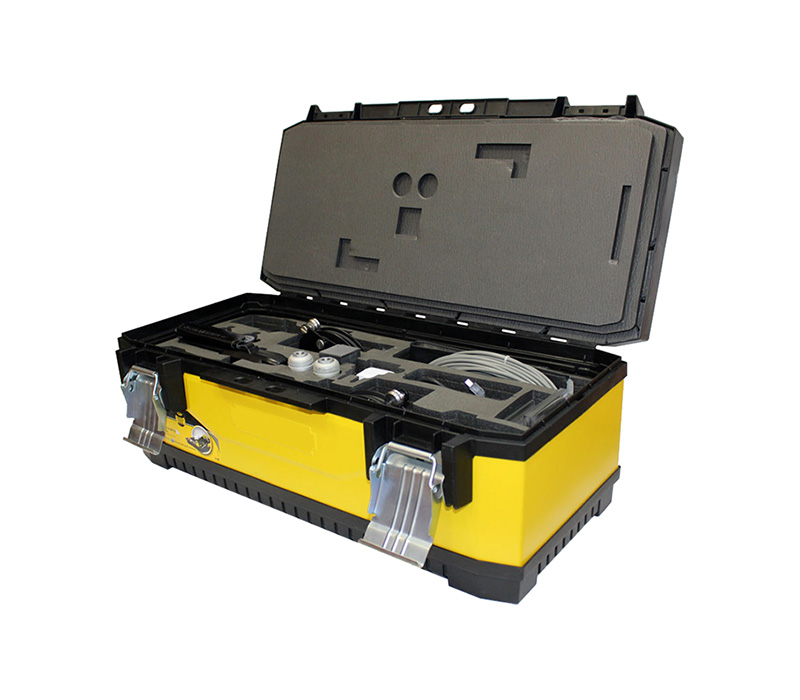

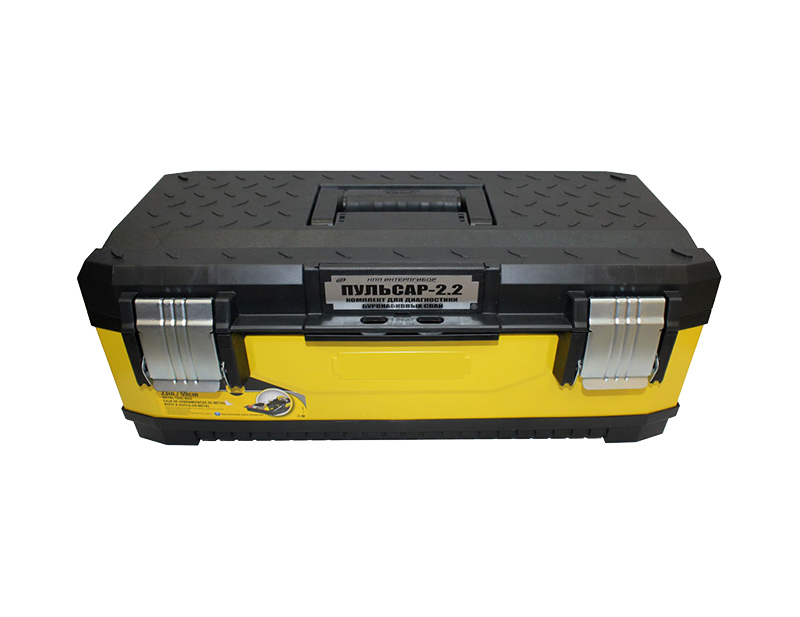

- кейс;
- инструкция по работе с комплектом ДБС.
Дополнительная комплектация:
- барабаны с кабелем длиной в диапазоне от 50 до 100м;
- кожаный чехол "Свободные руки" для электронного блока ПУЛЬСАР-2.2;
- резервные аккумуляторы.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон измерения высоты контролируемого сечения, м |
0...100 |
|
Дискретность измерения высоты, мм |
1 |
|
Длины кабелей в барабанах, м |
25* / 50 / 75* / 100* |
|
Рабочая частоты ультразвука, кГц |
35 |
|
Диапазон измерения времени, мкс |
10...3000 |
|
Разрешающая способность, мкс |
0,05 |
|
Пределы погрешности измерения времени t, мкс |
±(0,01t + 0,1) |
|
Диапазон / шаг регулировки усиления, дБ |
80 / 6 |
|
Количество протоколов измерений |
до 50 тыс. |
|
Объем памяти, Гб |
до 8 |
|
Дисплей LCD, разрешения |
320х240 |
|
Габаритные размеры преобразователя П112-0.03-И5, мм |
Ø31x100 |
|
Масса базового комплекта, кг |
14 |
* - поставляется под заказ
Специализированная сервисная компьютерная программа:
- считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте);
- формирование отсчета об испытании сваи;
- экспорт считанного массива в Excel, текстовый формат и другие приложения.
- Прибор ПУЛЬСАР-2.2 внесен в Госреестр СИ РФ под №52901-13
- Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана
