Системы мониторинга ТЕРЕМ-4
Комплекс высокой мощности Терем-4 позволит владельцу добиться внушительных показателей в работе и оперативно освоить большой объем работы.
Терем-4 применим, главным образом, для продолжительного мониторинга состояния различных конструкций, зданий, мостов и т.д., а также процессов технологического вида. Данное оборудование может собирать и фиксировать показатели детекторов с различными параметрами: линейных, угловых перемещений, давления, силы, напряжений и деформаций, тепловых потоков, влажности и т.д.
В комплекс могут входить от одного до тридцати двух диагностических датчиков. Доступен широкий набор детекторов (обеспечивающих до двухсот пятидесяти шести каналов регистрации). Каждый из которых поддерживает: четыре, восемь или шестнадцать каналов для диагностики основных параметров.
Аппарат отличается малыми размерами, универсальностью и экономным потреблением энергии. Обеспечивает инжиниринговую проработку заказа. Создатели смогли воплотить в нем массу решений для самых разных областей применения, среди которых такие, как: оборудование при отслеживании дефектов в зданиях и сооружениях, комплексы для мониторинга за изменением несущих объектов строительного типа, системы для исследования уровня температуры и влажности грунтовых оснований дорог и т.д.
Оборудование представлено двумя модификациями: под номерами 4.0 и 4.1. У второй более короткий период отсчетов, больше объем памяти, имеется GSM-интерфейс и соответственно габариты и масса тоже немного отличаются. Оба аппарата имеют связь с персональным компьютером, поэтому оператор может отправить данные на ПК и подвергнуть их более тщательной обработке. Терем-4 – это оптимальное решение для достижения высоких показателей работы и эффективной, продуктивной диагностики.
Назначение:
- измерительные комплексы предназначены для длительного мониторинга состояния сложных технических объектов (зданий, сооружений, мостов, строительных конструкций), технологических процессов и других применений;
- комплексы ТЕРЕМ-4 обеспечивают сбор и регистрацию во времени показаний датчиков различных физических величин: линейных и угловых перемещений, давления, силы, напряжений и деформаций, тепловых потоков, влажности, температуры и других параметров.
Преимущества:
- малые габариты, многоканальность, многофункциональность и микропотребление;
- инжиниринговая проработка заказов;
- большой выбор готовых технических решений для различных сфер применения, в том числе:
– системы мониторинга трещин и углов наклона зданий и сооружений;
– многоканальные тензометрические комплексы (в т.ч. для наблюдения за деформацией несущих элементов строительных конструкций);
– системы мониторинга температуры и влажности грунтовых оснований дорог;
– многоканальные системы измерения температуры различных объектов (например, мониторинг температуры бетона при изотермическом выдерживании или электропрогреве) или температуры и влажности окружающего воздуха;
– системы определения термического сопротивления и сопротивления теплопередаче строительных конструкций;
- широкая номенклатура измерительных датчиков;
- возможность подключения к регистрирующему блоку нескольких измерительных модулей по единой линии связи упрощает установку комплекса на объект с большим количеством зон контроля;
- аккумуляторное питание и микропотребление гарантируют длительное время автономной работы, а наличие встроенного зарядного устройства позволяет быстро восстановить работоспособность;
- модификации с проводной и беспроводной связью, в т.ч. GSM;
- сервисная компьютерная программа, позволяющая выполнять просмотр и анализ процессов, архивацию, документирование и обработку информации.
Основные функции:
- регистрация и отображение результатов во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива;
- задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения;
- контроль локальных зон объекта посредством измерительных модулей, ориентированных на один или несколько видов датчиков;
- режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации;
- автоматический переход из активного режима в режим микропотребления и обратно.
Варианты исполнения:

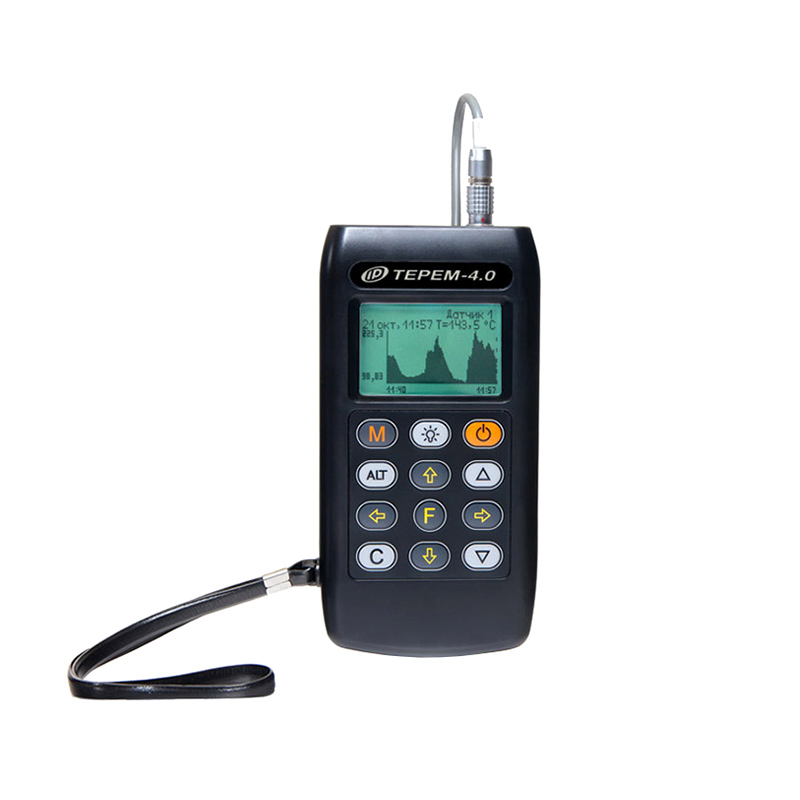

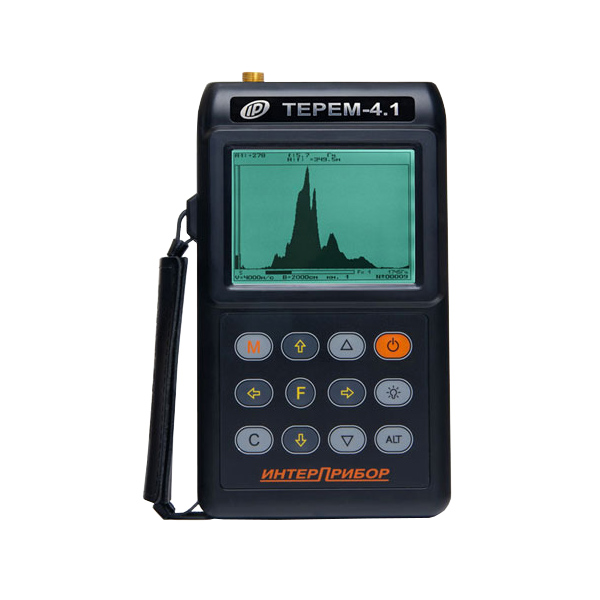

- ТЕРЕМ-4.0 / 4.1 - приборы с проводной связью;
- ТЕРЕМ-4.0P / 4.1P - приборы с радиосвязью между центральным блоком и адаптерами;
- ТЕРЕМ-4.0GSM / 4.1GSM - приборы с GSM связью между центральным блоком и ПК.
Состав измерительных комплексов ТЕРЕМ-4:
- регистрирующий блок - управляет работой измерительных модулей, собирает поступающую от них информацию и архивирует её в памяти, связан с измерительными модулями единой 4-проводной линией связи. В состав измерительного комплекса входит только 1 регистрирующий блок;

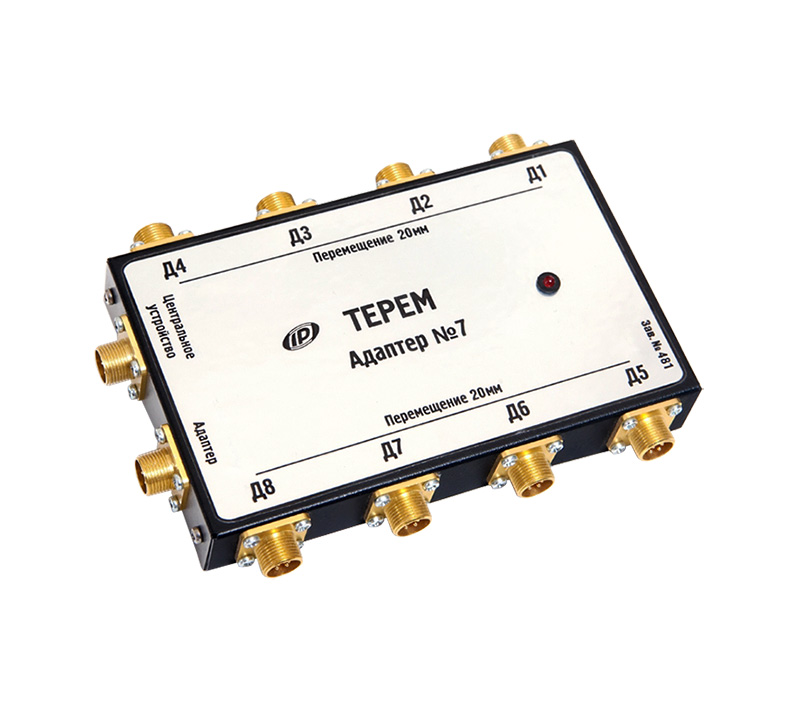

- измерительные модули - преобразуют сигналы датчиков в цифровой код, производят вычисления и передают информацию на регистрирующий блок. В состав комплексов ТЕРЕМ-4 могут входить от 1 до 32 измерительных модулей. Для заказа доступна широкая номенклатура модулей, отличающихся количеством и типами обслуживаемых датчиков. Типовые модули имеют 4, 8 или 16 каналов измерений основных величин и 1 или 2 канала измерения параметров окружающей среды (температуры и влажности воздуха);
- датчики физических величин - в каждом комплексе до 256 датчиков. Количество и типы датчиков подбирают исходя из технического задания заказчика. В состав комплекса могут входить следующие типы датчиков:
– датчики линейных перемещений (используют для измерения ширины раскрытия трещин);
– инклинометры (измерители углов наклона зданий);
– тензодатчики;
– датчики силы (растяжения, сжатия или универсальные);
– датчики влажности материалов;
– датчики температуры (поверхности или среды);
– совмещённые датчики температуры и влажности воздуха;
– датчики плотности теплового потока;
– др. датчики, преобразующие измеряемый сигнал в ток или напряжение.
Конфигурацию системы формируют по техническому заданию заказчика из предлагаемой номенклатуры измерительных модулей и типов датчиков.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
ТЕРЕМ-4.0 |
ТЕРЕМ-4.1 |
Количество каналов регистрации |
8...256 |
8...256 |
Количество адаптеров, подключаемых к центральному блоку |
1...32 |
1...32 |
Количество датчиков, подключаемых к одному адаптеру |
1...55 |
1...55 |
Период отсчетов минимальный / максимальный |
10 сек / 24 часа |
1 сек / 24 часа |
Диапазоны измерения параметров и погрешность |
по заказу |
по заказу |
Аппаратная погрешность, %, не более |
0,1 |
0,1 |
Длина линии связи центрального блока с адаптерами, м, не более |
500 |
500 |
Длина линии связи датчиков с адаптерами, м |
5-50* |
5-50* |
Объем памяти, Мбайт |
до 1 |
до 2000 |
Максимальное количество отсчетов |
105 |
108 |
Интерфейс связи с ПК |
USB |
USB |
Габариты центрального блока, мм |
145x70x25 |
160x105x30 |
Масса центрального блока, кг |
0,15 |
0,3 |
* - параметры зависят от типа датчика
