Система мониторинга и передачи данных температуры и влажности Saveris
Наличие на складе:
уточняйте у менеджера
Производство:
Testo AG, Германия
ГосРеестр:
Россия
Гарантия:
24 месяца
Сопутствующие товары

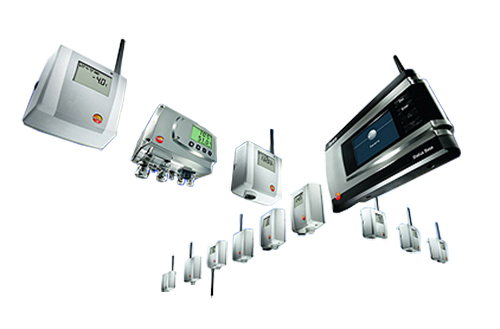

Разработано великое множество приборов для контроля параметров микроклимата, ну а система Testo SaverisTM объединила в себе все лучшее из их достоинств. Тesto Saveris TM - это надежный и универсальный прибор для долгосрочного и централизованного мониторинга данных, важнейших климатических параметров. Testo Saveris TM устанавливается легко и быстро, а используя радиозонды, либо уже существующие сети, пропадает необходимость вмешиваться в существующую структуру здания. В случае превышения введенных значений автоматически срабатывает сигнал тревоги, что помогает своевременно предпринять действия для предотвращения ущерба. В данной версии системы Testo Saveris TM (GSM) оповещение сигнала тревоги возможно через SMS, даже при не подключенном компьютере.
Отличительные особенности testo Saveris ТМ:
-
прост и удобен в эксплуатации;
-
непрерывный и автоматизированный процесс документирования всех измеренных результатов в формате .pdf;
-
централизованный вывод на монитор всех измеренных данных;
-
для упрощения анализа данных и незамедлительного создания отчетов прилагается специальное программное обеспечение для ПК;
-
высокоточное измерение температуры и влажности;
-
беспроводная, надежная передача;
-
широкий выбор зондов для разных сфер применения;
-
высокая универсальность с радио или Ethernet зондами;
-
непрерывный мониторинг, даже при временном прерывании радиосигнала;
-
передача сигнала тревоги через SMS, используя модуль GSM;
-
дополнительные аварийные элементы питания для безопасности данных сделанных измерений.

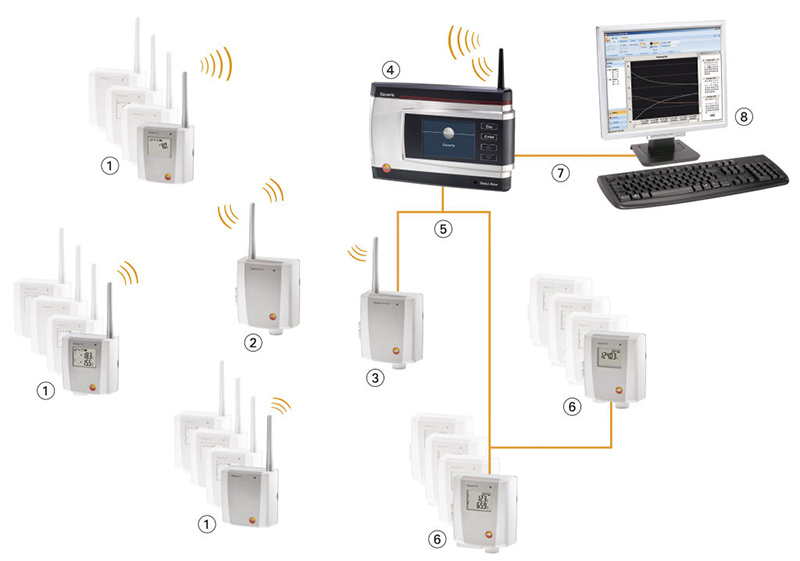

Комплектация радио-системы мониторинга Testo Saveris:

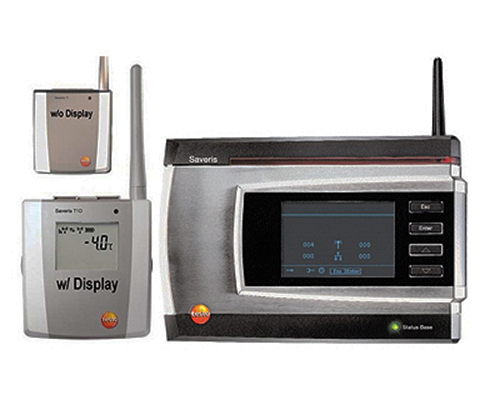

- базовая комплектация (радио-база 2,4 ГГц, 3 радио-зонда NTC без дисплея, блок питания, USB-кабель, программное обеспечение);
- расширенная комплектация (радио-база 2,4 ГГц с интегрированным GSM-модулем, антенна с магнитной стойкой, 5 радиозондов NTC с дисплеем, маршрутизатор, 2 блока питания для маршрутизатора и базы, USB-кабель для ПК, программное обеспечение).
Дополнительная комплектация прибора:
- конвертор Saveris с частотой 2,4 ГГц, V 2.0 преобразование радиосигнала в Ethernet;
- маршрутизатор Saveris с частотой 2,4 ГГц V 2.0;
- регистратор влажности с 1% ОВ сенсором и дисплеем Ethernet Saveris H1 E;
- регистратор влажности с 2% ОВ сенсором и дисплеем Ethernet Saveris H2 E;
- зонд температуры и влажности Humidity Probe H4E (Диапазон измерений -20 - +70 °C, 0 - 100 % отн.влажн);
- регистратор температуры с внешним зондом Pt 100 без дисплея Ethernet Saveris Pt E;
- регистратор температуры с возможностью подключения 4 внешних зондов-термопар, с дисплеем Ethernet Saveris T4 E;
- зонд Humidity / Temperature Probe 12mm (Диапазон измерений -20 - +70 °C, 0 - 100 %rF);4
- датчик Humidity / Temperature Probe 4 mm (Диапазон измерений 0 - +40 °C 0 - 100 % отн.влажн);
- регистратор температуры NTC Saveris T1 без дисплея и радио-частотой 2,4 ГГц;
- регистратор температуры внутренний + внешний NTC Saveris T2 без дисплея с радио-частотой 2,4 ГГц;
- регистратор температуры NTC Saveris T1 D с дисплеем и радио-частотой 2,4 ГГц;
- регистратор температуры внутренний + внешний NTC Saveris T2 D без дисплея и радио-частотой 2,4 ГГц;
- регистратор влажности со внутренним 3% ОВ сенсором Saveris H3 без дисплея;
- регистратор влажности со внутренним 3% ОВ сенсором Saveris H3 D с дисплеем;
- регистратор температуры с внешним зондом Pt 100 Saveris Pt D с дисплеем;
- регистратор температуры с возможностью подключения 2 внешних зондов термопар Saveris T3 без дисплея;
- регистратор температуры с возможностью подключения 2 внешних зондов термопар Saveris T3 D с дисплеем;
- точный погружной/проникающий зонд IP 67 и кабелем длиной 6 м (диапазон измерений -35 - +80 °C);
- водонепроницаемый погружной/проникающий зонд (-50 - +150 °C);
- пищевой зонд NTC из нержавеющей стали IP65 и кабелем с полиуретановым покрытием (-50 - +150 °C);
- регистратор температуры с внешним зондом Pt 100 без дисплея;
- зонд-обкрутка NTC для труб с липучкой Велкро для труб диаметром макс. 75 мм (-50 - +70 °С);
- адаптер для программирования (для мини-DIN к USB) для зонда Ethernet и конвертора (необходимый в случае отсутствия DHCP сервера).

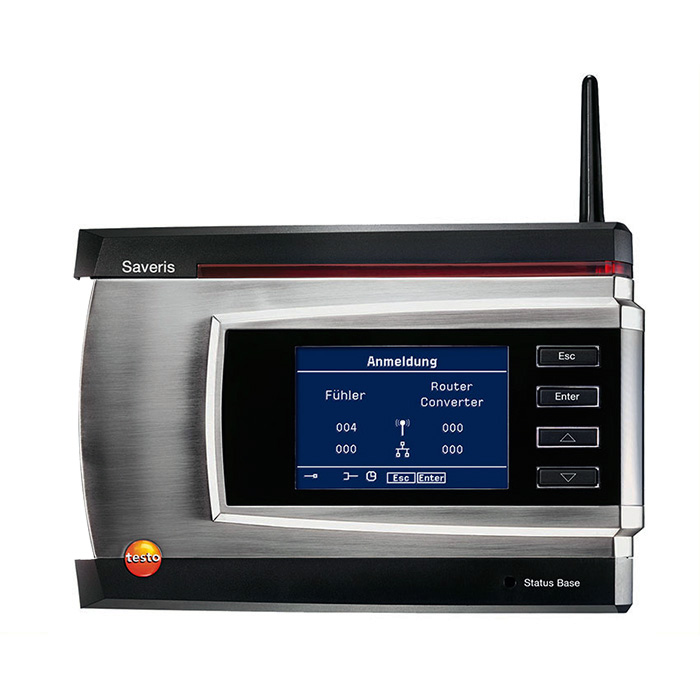

Технические характеристики системы мониторинга Testo Saveris
|
Память на один канал данных |
40 000 значений |
|
Общий объем памяти базы |
10 160 000 значений |
|
Габаритные размеры |
225 x 150 x 49 мм |
|
Приблизительный вес |
1510 г |
|
Класс защиты корпуса |
IP42 |
|
Материал корпуса |
Отлитый под давлением цинк / пластик |
|
Диапазон поддерживаемых радиочастот |
868 МГц – 2,4 ГГц |
|
Тип питания |
блок питания 6,3 В DC винтовые клеммы 24 В AC/DC |
|
Потребляемая мощность |
До 4 ватт |
|
Тип аккумулятора |
Li-ion |
|
Диапазон рабочих температур |
-10 - +50 °C |
|
Диапазон температур хранения |
-40 - +85 °C |
|
Тип дисплея |
графический |
|
Поддерживаемые интерфейсы |
USB, радио, Ethernet |
|
Количество подсоединяемых зондов: Через радио-интерфейс напрямую Через радио-маршрутизатор или конвертер |
15 150 |
|
Максимальное количество каналов |
254 |
|
Реле модуля оповещения |
Максимальное значение 1 A, 30 Вт, 60/25 В DC/AC, замкнутый или разомкнутый контакт |
|
Тип GSM-модуля (если поддерживается) |
850 / 900 / 1800 / 1900 MHz |
Характеристики NTC-зондов
|
Радио |
Saveris T1 (радиозонд с внутренним NTC-сенсором) |
Saveris T2 (радиозонд с подключением для внешнего зонда и внутренним NTC-сенсором, дверной контакт) |
Saveris T3 (двуканальный радиозонд с 2 подключениями зондов термопар) |
Saveris Pt (радиозонд с 1 подключение внешнего зонда типа Pt 100) |
||
|
Внутренний сенсор |
Тип зонда |
NTC |
NTC |
TC |
Pt |
|
|
Диапазон измерений |
-30 - +50 °C |
- |
- |
|||
|
Погрешность |
±0,4 °C (-25 - +50 °C) ±0,8 °C (остат. диапазон) |
- |
- |
|||
|
Разрешение |
0,1 °C |
- |
- |
|||
|
Внешний зонд |
Тип зонда |
- |
NTC |
Термопара типа К |
Термопара типа J |
Зонд типа Pt |
|
Диапазон измерений |
- |
-50 - +150 °C |
+195 - +1350 °C |
-100 - +750 °C |
-200 - +600 °C |
|
|
Термопара типа Т |
Термопара типа S |
|||||
|
-200 - +400 °C |
0 - +1760 °C |
|||||
|
Погрешность |
- |
±0,2 °C (-25 - +70 °C) ±0,4 °C (остат. диапазон) |
±0,5 °C или 0,5% знач. изм. |
при 25 °C ±0,1 °C (0 - +60 °C) ±0,2 °C (-100 - +200 °C) ±0,5 °C (остат. диапазон) |
||
|
Разрешение |
- |
0,1 °C |
0,1 °C / термоп. типа S 1 °C |
0,01 °C |
||
|
Подключение |
- |
кабель NTC с мини-разъемом DIN, в комплект входит кабель подключения дверного контакта длиной 1,80 м |
2 кабеля с разъемом для зондов термопар, макс.разность потенциала 2 В |
1 зонд типа Pt100 с мини - разъемом DIN |
||
|
Размеры корпуса |
80 x 85 x 38 мм |
|||||
|
Вес |
Около 240 г |
|||||
|
Тип аккумулятора, ресурс |
4 аккумулятора AA, ресурс аккумулятора при +25 °C составляет 3 года; при применении в морозильных системах - 3 года с фото-литиевыми аккумуляторами L91Energizer |
|||||
|
Материал корпуса |
Пластик |
|||||
|
Класс защиты корпуса |
IP68 |
IP54 |
IP68 |
|||
|
Радио-частота |
2,4 ГГц |
|||||
|
Интервал измерений |
Стандарт -15 мин, возможность установки 1-мин. интервала на протяжении 24 ч. |
|||||
|
Соответствие стандартам |
DIN EN 12830 |
- |
- |
|||
|
Диапазон рабочих температур |
-35 - +50 °C |
-20 - +50 °C |
||||
|
Диапазон температур хранения |
-40 - +55 °C |
|||||
|
Тип дисплея |
2-строчный, 7-сегментный, букво-цифровой LCD дисплей |
|||||
|
Протяженность сигнала |
Около 100 м в свободном пространстве при частоте 2,4 ГГц |
|||||
Характеристики внешних Ethernet-зондов
|
Ethernet |
Saveris T1E (подключение одного внешнего NTC-зонда) |
Saveris T4 E (четырехканальный зонд с возможностью подключения 4 внешних зондов-термопар) |
Saveris Pt E 9внешний зонд для подключения внешнего зонда типа Pt 100) |
|
|
Тип зонда |
NTC |
Термопара тип К |
Термопара тип J |
Pt 100 |
|
Диапазон измерений |
|
-195 - +1350 °C |
-100 - +750 °C |
-200 - +600 °C |
|
Термопара тип T |
Термопара тип S |
|||
|
-200 - +400 °C |
0 - +1760 °C |
|||
|
Погрешность устройства |
±0,2 °C (-25 - +70 °C) ±0,4 °C (оставшийся диапазон) |
±0,5 °C или 0,5% знач. изм. |
при 25 °C ±0,1 °C (0 - +60 °C) ±0,2 °C (-100 - +200 °C) ±0,5 °C (остат.диапазон) |
|
|
Разрешение |
0,1 °C |
0,1 °C / термоп. типа S 1 °C |
0,01 °C |
|
|
Подключение |
1 x NTC через мини DIN разъем |
4 TC через разъем TC, макс. разность потенциалов 50 В |
1 Pt100 через мини-разъем DIN |
|
|
Mini-DIN сервисный разъем |
||||
|
Размеры корпуса |
Около 85 x 100 x 38 мм |
|||
|
Вес |
220 г |
|||
|
Тип питания |
блок питания 6,3 В пост. тока; или разъемн./винтов. клеммы 24 V перем./пост.тока |
|||
|
Буферная батарея |
Li-Ion |
|||
|
Материал корпуса |
Пластик |
|||
|
Класс защиты |
IP54 |
|||
|
Частота измерений |
от 2 сек до 24 ч |
|||
|
Диапазон рабочих температур |
-20 - +60 °C |
|||
|
Диапазон температур хранения |
-40 - +60 °C |
|||
|
Расход энергии |
PoE Class 0 (стандартно 3 W) |
|||
|
Тип дисплея |
2-строчный; 7-сегментный буквенно-цифровой LCD дисплей |
|||
Технические характеристики принадлежностей для радио-базы
|
Тип принадлежности |
Маршрутизатор |
Конвертер |
|
Габариты |
85 x 100 x 38 мм |
85 x 100 x 35 мм |
|
Вес |
180 г |
190 г |
|
Тип питания |
блок питания 6,3В пер.тока; или разъемы/ клеммы 24 В пост./пер.тока, потребл.мощность < 0.5 Вт |
блок питания 6,3В пер.тока; или разъемы/ клеммы 24 В пост./пер.тока, потребл.мощность < 2 Вт |
|
Диапазон рабочих температур |
-20 - +50 °C |
|
|
Диапазон температур хранения |
-40 - +85 °C |
|
|
Материал корпуса |
Пластик |
|
|
Класс защиты корпуса |
IP54 |
|
|
Интерфейс |
Радио |
Радио, Ethernet |
|
Количество подключаемых радио-зондов |
5 |
15 |
Система Testo Saveris ТМ внесена в Гос. Реестр Средств Измерений РФ.
