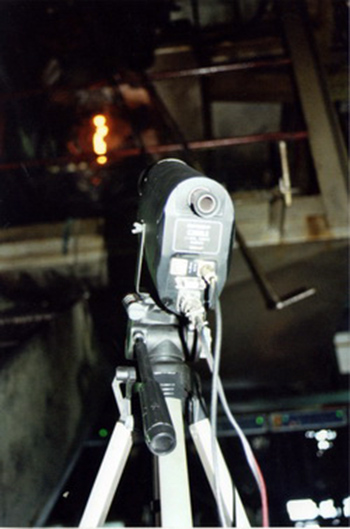

Пирометр спектрального отношения С-3000.4
Пирометр С-3000.4 предназначен для дистанционного бесконтактного измерения температуры черных металлов и их сплавов, поверхность которых может быть в различной степени покрыта окислами и тонким слоем шлака. При этом размеры исследуемой поверхности объекта определяются угловым полем зрения пирометра. Высокотемпературный двухспектральный пирометр измеряет температуру с автоматическим контролем коэффициента теплового излучения объекта. В основе его работы лежит преобразование потока инфракрасного излучения, принимаемого чувствительными элементами двух каналов измерения, в электрические сигналы, обработка сигналов условных пирометров и расчет истинной температуры.
Принцип спектрального отношения пирометра С-3000.4 позволяет исключить влияние изменения излучательной способности объекта, наличие экранирующих элементов в поле обзора, шлаков на поверхности расплавов черных металлов.
Питание пирометра С-3000.4 осуществляется от источника постоянного напряжения 24 ± 6 В.
Пирометр С-3000.4 применяется в следующих отраслях:
- черная металлургия;
- машиностроение;
- производство строительных материалов в обжиговых, вращающихся печах;
- индукционный нагрев;
- химическая промышленность;
- производство полупроводников.
- Пирометрическая головка С-3000.4;
- индицирующее устройство УИ3000;
- шина С700.00.140;
- гайка С770.00.022;
- уголок С770.00.021;
- упаковочный транспортировочный футляр;
- руководство;
- методика поверки МП РТ 1205-2007;
- свидетельство о поверке;
- комплект доп приложений;
- ЛЦУ.
Диапазон температурных значений, °С |
+700 … +2200 |
Спектральные интервалы |
2 |
Погрешность измерений не более, % |
±1 |
Время стабилизации показаний, сек |
1 |
Показатель визирования пирометра |
1:100 |
Цена деления емр, °С |
1 |
U питания, В |
17 … 24 |
Мин, дистанция до объекта, м |
0,3 |
Интерфейс |
RS-485 |
Аналоговый интерфейс |
4 …20 мА |
Протокол опроса |
MODBUS |
Габаритные размеры пирометра С-3000.4, мм |
|
Масса пирометра С-3000.4, кг |
|
Безотказная наработка, ч |
~5000 |
Срок службы, лет |
~7 |
Условия эксплуатации инфракрасного пирометра C 3000.4:
- Т°С, окружающего воздуха +10...+35(без охлаждения); +10...+80;
- влажность относительная не более 80 %;
- давление атмосферное 46-106 кПа.
Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Пирометр Фотон С-3000.4 внесен в Государственный реестр РФ. Межповерочный интервал на пирометр С-3000.4 - 1 год.
