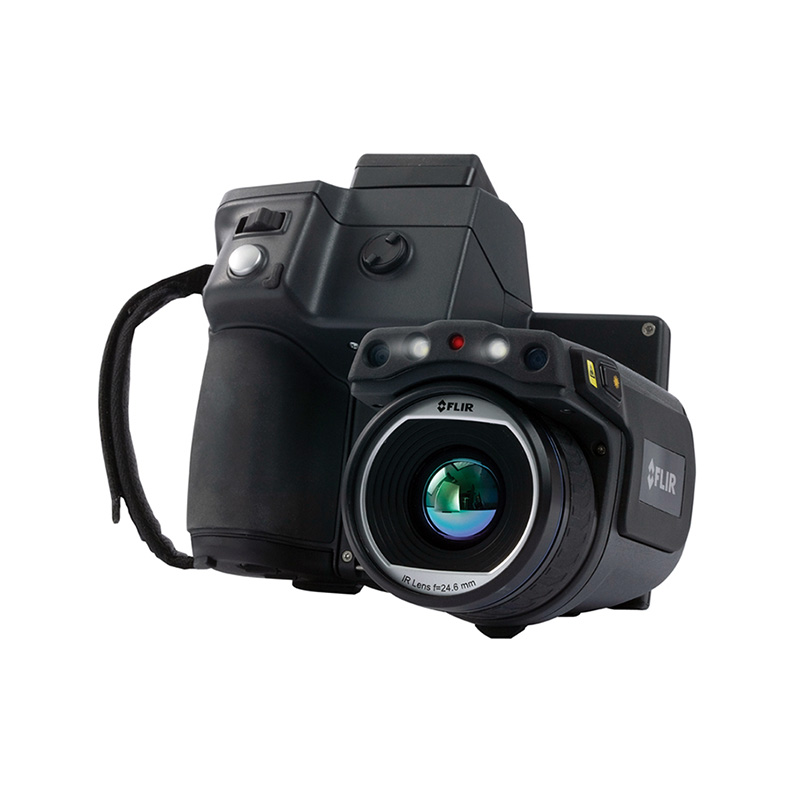

Тепловизор FLIR T620
Высокопроизводительный тепловизор FLIR T620 представляет собой профессиональный инструмент, сочетающей в себе богатый функционал и малогабаритность. Приятный дизайн сделает Вашу работу комфортной. Тепловизор удобно ложится в руки, оснащен крупным сенсорным дисплеем, с которого легко считываются выводимые данные. Обратите внимание на наличие лазерного указателя и светодиода. Эти элементы значительно увеличивают четкость снимков. В ходе контроля оператор сможет воспользоваться целым набором дополнительных функций. Например, “Thermal Fusion”, “Картинка в картинке”. Их применение позволит детально исследовать труднодоступные зоны, выделить важные области. Процесс измерения предельно прост и сводится к наведению инструмента на объект исследования либо его часть. Сразу же после нажатия кнопки оператором, прибор формирует картинку, после чего она выводится на дисплей и становится доступной для изучения. Отметим, что полученные данные передаются на ПК, планшеты, смартфоны. Впоследствии они могут быть скопированы или перемещены.
FLIR T620 обеспечит профессиональное качество теплового контроля. С ним Вы сможете осуществлять диагностику различного оборудования, эффективно выявлять разные типы поломок, выявлять проблемы, связанные с теплопотерями до того, как они приведут к дорогостоящему ремонту. Таким образом, область использования рассматриваемой тепловизионной камеры достаточно широка.
Перед первым использованием FLIR T620 советуем ознакомиться с руководством по эксплуатации. В нем приведены технические и эксплуатационные характеристики, принцип работы прибора, советы по его использованию и множество другой полезной информации. Узнать о приборе подробнее Вы можете, обратившись к специалистам World-NDT.
Тепловизор FLIR T620 с исключительно высоким качеством изображения серии, выводит четкое изображение разрешением 640 х 480 пикселей, на котором можно рассмотреть мельчайшие детали. Интуитивный пользовательский интерфейс объединен с уникальным сенсорным дисплеем, благодаря чему FLIR T620 чрезвычайно прост в использовании. Термочувствительность: 50 мК. ЖК-дисплей. Измеряемая температура: до +650°C. 4x непрерывное цифровое масштабирование.
Отличительные особенности:
- разрешение 640 x 480 пикселей;
- чувствительность камеры;

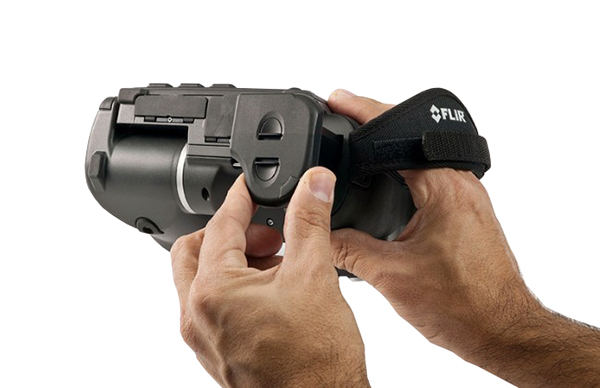

- поворачиваемый ИК-датчик;

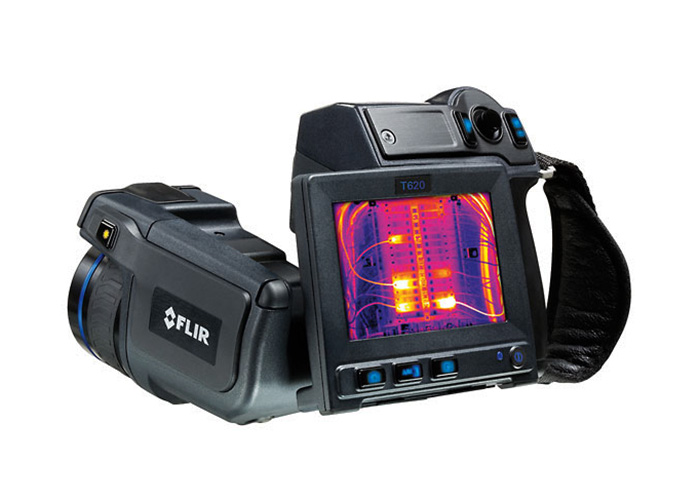

- большой ЖК-экран 4,3 ";
- камера с высококачественным изображением;
- автоматическая и ручная фокусировка;
- лазерный указатель;
- гибкие интерфейсы;
- видео MPEG-4;
- FLIR Thermal Fusion;
- «Картинка в картинке»;
- возможность переноса и изменения размера;
- сенсорный дисплей;
- заметки;
- текстовые и голосовые комментарии;
- MeterLinkTM;
- Wifi.
- Тепловизор FLIR T620;
- прочный транспортировочный кейс;
- ИК-камера с объективами, аккумуляторы (2 шт.);
- зарядное устройство для аккумулятора;
- наглазник;
- адаптер для штатива;
- ремень;
- крышка для объектива;
- гарнитура Bluetooth®;
- свидетельство о калибровке;
- компакт-диск с программным обеспечением FLIR ToolsTM PC;
- карта памяти с адаптером;
- блок питания со сменными вилками;
- печатное руководство по началу работ;
- USB-кабель;
- компакт-диск с пользовательской документацией;
- HDMI-кабель;
- карта продления гарантийного срока или регистрационная карта.
Создание теплового изображения |
|
Разрешение |
640x480 пикселей |
Детектор (FPA) |
Микроболометр 640x480 пикселей последнего поколения с шагом 17 мкм |
Спектральный диапазон |
7,8 - 14 мкм |
Частота обновления изображения |
30 Гц |
Фокусировка |
Ручная или автоматическая |
Просмотр изображения |
|
Дисплей |
Сенсорный ЖК-дисплей с диагональю 4,3" и разрешением 800x480 пикселей |
Режимы изображения |
ИК-изображение с выбранной цветовой шкалой, цветное визуальное изображение, «Картинка в картинке» (с возможностью изменения размера и перемещения), Thermal Fusion (выше, ниже или в пределах температурного интервала), галерея пиктограмм |
Ручные настройки изображения |
Уровень/диапазон/макс./мин. |
Автоматическая настройка изображений, непрерывная или ручная активация |
Стандартная или на основе гистограмм изображения |
Автоматическая настройка изображений с фиксированной шкалой |
Фиксация макс./мин./диапазона |
Измерения |
|
Погрешность |
± 2 °C или ± 2% от показаний |
Анализ измерений |
|
Точки измерения |
10 |
Область |
5 окон макс./мин./средними показаниями в рамке или круге |
Автоматическое обнаружение горячих/холодных участков |
Макс./мин. знач. темп. и положение отображаются в окне, области или на линии |
Изотерма |
Обнаружение высокой/низкой температуры/интервала |
Разность температур |
Разница температур между любыми двумя функциями измерений или референтной температурой |
Референтная температура |
Устанавливается вручную |
Поправка на коэффициент излучения |
Варьируется от 0,01 до 1,0 или выбирается из перечня материалов |
Поправка измерений |
Поправка на отраженную температуру, пропускание оптики и атмосферы |
Поправка на внешнюю оптику/окна |
Автоматически на основе входных значений пропускания оптики/окна и температуры |
Настройка |
|
Параметры изображения |
Палитры (Арктика, Полутона, Цвета каления железа, Лава, Радуга и Радуга HC), корректировка изображений (авто/ручная) |
Параметры настройки |
Локальная настройка единиц измерения, языка, формата даты и времени, автоматического отключения и яркости экрана |
Настройка информации, показываемой на изображении |
Да |
Программируемые кнопки |
Да |
Хранение изображений |
|
Тип |
ИК/визуальные изображения, одновременное хранение ИК-изображений и визуальных изображений |
Формат |

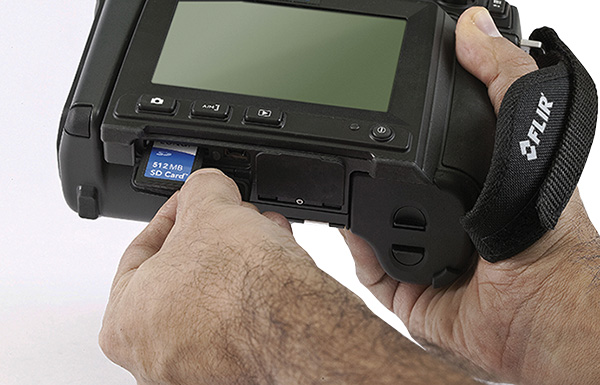

Стандартный JPEG, включая данные измерений на карте памяти SD |
Цифровая камера |
|
Встроенная цифровая камера |
5 мегапикселей с видеолампой |
Лазерный указатель |
|
Лазер |
Полупроводниковый диодный лазер AlGaInP, класс 2 - положение указателя отображается на ИК-изображении |
Положение лазера |
Положение указателя отображается на ИК-изображении |
Комментарии к изображениям |
|
Голосовые |
Хранение с изображением в течение 60 секунд (через Bluetooth®) |
Текстовые |
Предварительно заданный текст или набор с клавиатуры на сенсорном экране |
Маркер на изображениях |
Пометки, нарисованные на изображении, автоматически сохраняются вместе с ним |
MeterLinkTM |
Беспроводное соединение с влагомером Extech MO297 или токоизмерительными клещами Extech EX845 |
Формирование отчетов |
|
Мгновенные отчеты в камере |
Автоматическое формирование PDF-отчетов на основании выбранных изображений прямо в камере |
Потоковое видео / запись |
|
Нерадиометрическое потоковое ИК-видео |
MPEG-4 на ПК через USB |
Запись видео в камере |
Нерадиометрическое ИК/визуальное - видео, MPEG-4 на карту SD |
WiFi |
Беспроводная передача нерадиометрического ИК-видео, MPEG-4 |
Обновления для камеры |
|
Автоматическое обновление до последней версии |
Автоматическое обновление через ПК с запущенным FLIR Tools |

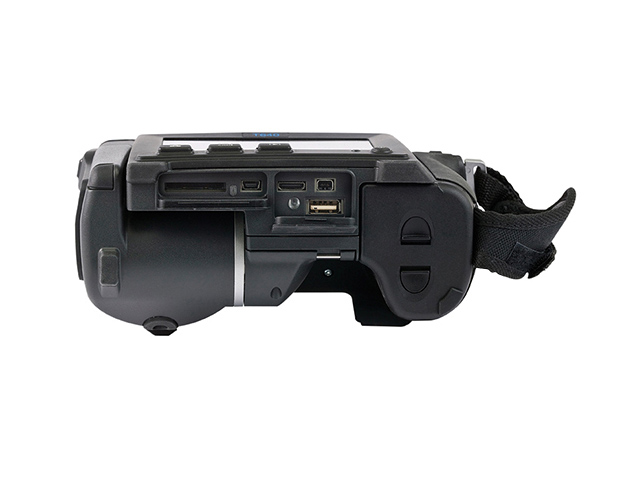

Интерфейсы обмена данными |
|
Интерфейсы |
USB-мини, USB-A, Bluetooth®, WiFi, видео DVI |
USB |
USB-A: подключение внешнего USB-устройства - USB-мини-B: передача данных с/на ПК / потоковое видео MPEG 4 |
WiFi |
Подключение к iPad/iPhone для передачи изображений |
Питание |
|
Тип аккумулятора |
Ионно-литиевый аккумулятор с заменой на месте |
Время работы от аккумулятора |
> 3 часов при 25° |
Зарядная система |
Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В из автомобиля |
Управление питанием |
Автоматическое выключение и переход в спящий режим (по выбору пользователя) |
Работа от сети переменного тока |
Адаптер переменного тока, 90-260 В перем. тока, 50/60 Гц |
Напряжение адаптера |
12 В постоянного тока на выходе |
Параметры окружающей среды |
|
Диапазон рабочих температур |
-15... +50 °C |
Диапазон температур при хранении |
-40... +70 °C |
Влажность (эксплуатация и хранение), без конденсации |
IEC 60068-2-30/24 ч. 95% относительной влажности, от +25 до +40 °C |
Герметичность |
IP 54, IEC 60529 |
Устойчивость к ударам |
25 g, IEC 60068-2-29 |
Устойчивость к вибрации |
2 g, IEC 60068-2-6 |
Электромагнитные помехи, излучение |
EN 61000-6-3 |
Электромагнитные помехи, защита |
EN 61000-6-2 |
Физические характеристики |
|
Вес камеры с аккумулятором |
1,3 кг |
Размер камеры (Д × Ш × В) |
143 x 195 x 95 мм |
Крепление на штатив |
1/4" - 20 |
Объективы по запросу |
|
Телеобъектив 15° |
15° x 11° / 0,9 м |
Широкоугольный объектив 45° |
45° x 34° / 0,1 м |
