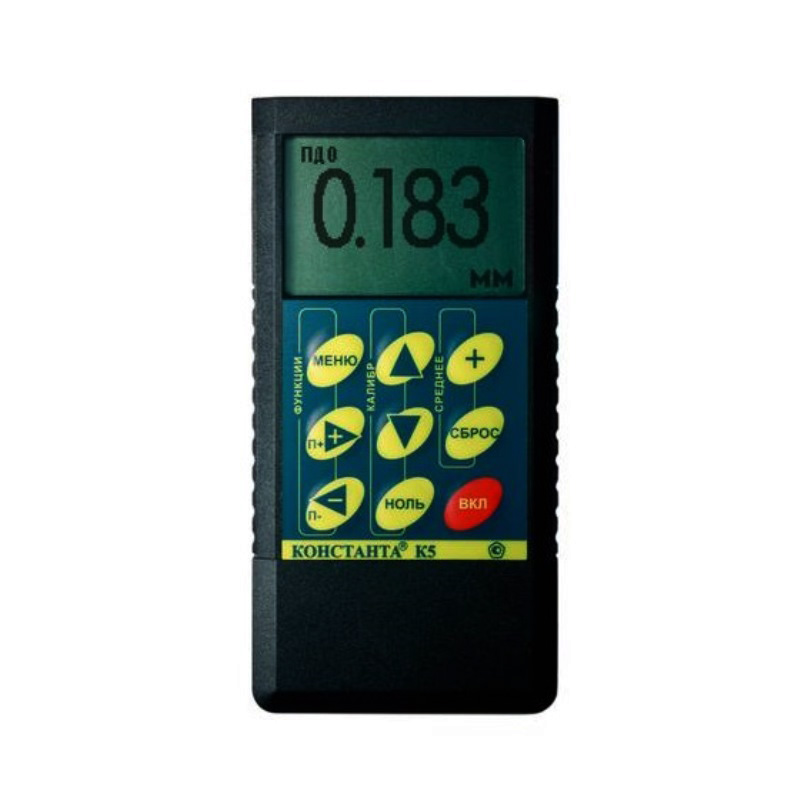

Толщиномер покрытий К5
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия, Беларусия
Гарантия:
24 месяца
Сопутствующие товары
Для того чтобы измерять толщину защитного покрытия на производстве требуется прибор, который не только измеряет толщину быстро и с минимальной погрешностью, но и имеет все необходимые сертификаты. Помимо этого, прибор должен быть прочным и износостойким. С задачами по толщинометрии на производстве, металлургической, автомобильной, газонефтеперабатывающей промышленности отлично справляется отечественный электромагнитный толщиномер Константа К5.
Толщиномер Константа К5 производит электромагнитное измерение толщины покрытия всех типов изделий из металла, дерева, пластика и других материалов. Прибор очень прост в работе благодаря системе автокалибровки и самотестирования. Он может запоминать настройки, заданные под определённый тип металла или детали, а также запоминает уже выполненные замеры. Прибор имеет чёткий монохромный дисплей и функциональные кнопки удобного размера, которые позволяют мгновенно обеспечивать доступ к важным функциям прибора.
Прибор способен производить замеры и диагностику следующих параметров изделия:
- контроль шероховатости после пескоструйной обработки детали;
- контроль расположения арматуры в бетонной плите;
- электропроводимость немагнитящих металлов;
- толщина листов из неферромагнитного металла;
- атмосферные показатели: влажность, температура воздуха, точка росы металла.
Преобразователи для Константа К5 имеют повышенную износостойкость, что обеспечивает комфортные условия измерений с минимумом погрешности. Можно подобрать множество преобразователей к прибору и измерять все поддерживаемые параметры одним прибором.
Прибор Константа К5 имеет кабель для связи и передачи информации на ПК в комплекте, чтобы измерения и расчёты стали ещё удобнее и быстрее. Также у прибора есть функция автоматического отключения после работы, что помогает, если батарея садится.
Снят с производства. Замена Толщиномер покрытий Константа К5
Прибор предназначен для измерения толщин:
- лакокрасочных, эмалевых, пластиковых, мастичных и других диэлектрических покрытий на стальных деталях;
- гальванических (цинковых, хромовых, кадмиевых, серебряных, никелевых и других) покрытий на стальных деталях;
- анодноокисных, лакокрасочных, пластиковых, тефло-новых и других диэлектрических покрытий на деталях из неферромагнитных металлов и сплавов, а также углепластиках;
- серебряных, медных, оловянных, хромовых, никелевых и других электропроводящих покрытий на деталях из неферромагнитных металлов и сплавов;
- лакокрасочных и гальванических покрытий на внутренних поверхностях труб и цилиндрических изделий;
- плакирующих покрытий;
- защитного слоя бетона и определения расположения арматуры железобетонных изделий;
- шероховатости поверхности после песко- и дробе-струйной обработки;
- влажности, температуры воздуха и точки росы при окрасочных работах.
Отличительные особенности:
- использование комбинации импульсного индукционного, вихретокового параметрического и фазового цифровых методов получения первичной информации;
- большое число износостойких преобразователей различного назначения нового поколения с алгоритмами работы, исключающими влияние износа на погрешность измерения;
- расширенная клавиатура и матричный индикатор, обеспечивающие дружественный интерфейс общения при измерениях и обработке результатов;
- возможность проведения допускового контроля и измерений с усреднением;
- отсутствие температурного и временного дрейфа показаний;
- возможность контроля покрытий на деталях с шероховатостью до Rz=400 мкм на малоразмерных деталях и внутренних поверхностях полых изделий;
- хранение градуировочных характеристик во встроенной памяти преобразователя, что исключает необходимость градуировки прибора у изготовителя при закупке дополнительных преобразователей;
- возможность запоминания калибровок и результатов измерений в энергонезависимой памяти прибора с последующей передачей в IBM PC по USB каналу для статистической обработки и хранения с использованием программы Constanta-Data;
- автоматическое выключение питания после окончания измерений; подсветка индикатора; разъем Lemo.

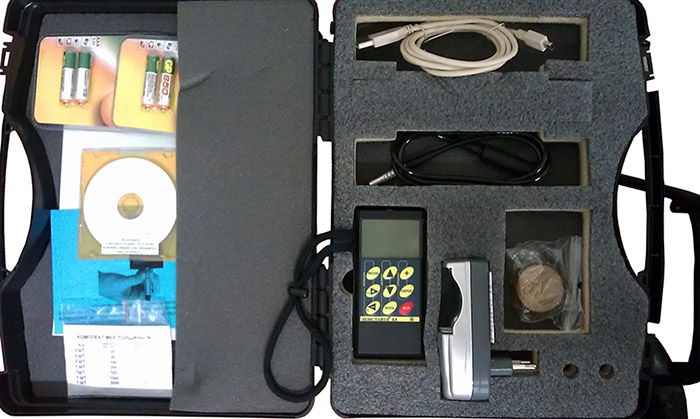

- Измерительный блок с преобразователями (число и модификация по выбору заказчика);
- зарядное устройство;
- аккумуляторы ААА — 4 шт.;
- батарейки ААА — 2 шт.;
- комплект мер толщины;
- руководство по эксплуатации;
- методика поверки, диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;
- ударопрочный кейс.
Технические характеристики толщиномера константа К5
|
Диапазон измеряемых значений |
до 150 мм |
|
|
Кол-во преобразователей |
до 16 |
|
|
Ячейки запоминающего устройства |
500 ... 1000 (возможность разбивки на группы) |
|
|
ПК порт |
USB 2.0 |
|
|
Автокалибровка |
ноль-калибровка на непокрытом основании; двухточечная |
|
|
Рабочая температура: |
|
|
|
|
прибор |
-10...+40 °С |
|
|
преобразователи |
-30...+50 °С |
|
Электропитание |
2 АКБ ААА |
|
|
Габариты толщиномера Константа К5 |
120х60х25 мм |
|
|
Масса толщиномера Константа К5 |
150 г |
|
Преобразователи
Преобразователи серии ИД
Преобразователи предназначены для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях.
|
Тип |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин |
Мин. диаметр основания, Øн/Øв,мм |
Диаметр зоны измерения Øм,мм |
Габариты, мм |
|
ИД0 |
0-300 мкм |
≤ ± (0,01T+1) мкм |
1/4,5 |
< 3 |
Ø 9×115 |
|
ИД0/90 |
|||||
|
Ø 20х127 |
|||||
|
ИД1 (с насадками) |
0-300 мкм |
≤ ± (0,01T+1) мкм |
1/4,5 |
< 3 |
Ø 9×65 |
|
ИД1 (0-0,3 мм) |
0-300 мкм |
≤ ± (0,01T+1) мкм |
1/4,5 |
< 3 |
Ø 9×65 |
|
ИД1 (0-2 мм) |
0-2000 мкм |
0–1500 мкм: ≤± (0,015T+1) мкм |
|
4 |
|
|
1500–2000 мкм: ≤±0,02T |
|||||
|
ИД2 |
0-3000 мкм |
0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T |
1,5/9 |
6 |
Ø 19x83 |
|
ИД2-min |
Ø 9×65 |
||||
|
ИД3 |
0-6 мм |
0–5 мм: ≤±(0,015T+0,005) мм |
2,5/10,5 |
8 |
Ø 19×83 |
|
5–6 мм: ≤±0,02T |
|||||
|
ИД4 |
0-8 мм |
0–6 мм: ≤±(0,015T +0,01) мм |
5/18,5 |
12 |
Ø 15×49 |
|
6–8 мм: ≤±0,02T |
|||||
|
ИД5 |
0-10 мм |
1–8 мм: ≤± (0,015T+0,01) мм |
июл.57 |
17 |
Ø 23×58 |
|
8–10 мм: ≤±0,02T |
Преобразователи серии ПД
Преобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях.
|
Тип |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам |
Мин. диаметр основания, Øн/Øв,мм |
Диаметр зоны измерения Øм,мм |
Габариты, мм |
|
ПД0 |
0-500 мкм |
<± (0.01T+1) мкм |
2/12 |
1,5 |
Ø 19×103 |
|
0-100 мкм |
<± (0.03T+1) мкм |
||||
|
ПД1 |
0-2 мм |
< ± (0.01T+1) мкм |
4/12 |
4,7 |
Ø 19×83 |
|
ПД2 |
ПД2 0-12мм |
0–7,5 мм: <± (0.015T+0,01) мм |
5/12 |
20 |
Ø 19×83 |
|
7,5–15 мм: <±0.02T |
|||||
|
ПД3 |
ПД3 0-30мм |
0–20 мм: <± (0.015T+0,05) мм |
15/45 |
40 |
Ø 23×87 |
|
20–30 мм: < ±0,02Т |
|||||
|
ПД4 |
ПД4 0-70мм |
0–40 мм: <± (0.015T +0,1) мм |
80/270 |
90 |
Ø 80×60 |
|
40–70 мм: < ±0.02T |
|||||
|
ПД5 |
ПД6 0-120мм |
0–80 мм: <± (0.015T +0,5) мм |
120/350 |
120 |
Ø 90×60 |
|
80–120 мм: <±0.02T мм |
|||||
|
ПД6 |
Преобразователи серии ФД
Преобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров.
|
Тип |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам |
Мин. диаметр основания, Øн/Øв,мм |
Диаметр зоны измерения Øм,мм |
Габариты, мм |
|
ФД1 |
0-300 мкм |
0–80 мкм: <± (0.01T +1) мкм |
5 |
4,7 |
Ø 13×95 |
|
80–300 мкм: <± 0.02T мкм |
|||||
|
ФД3-0,2 |
0-120 мкм |
≤ ± (0.03T+1) мкм |
2 |
3 |
Ø 13×95 |
|
ФД3-1,8 |
0-40 мкм |
≤ ± (0.03T+1) мкм |
2 |
1,5 |
Ø 13×95 |
Преобразователи серии ДА
Преобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях.
|
Тип |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам |
Мин. диаметр основания, Øн/Øв,мм |
Габариты, мм |
|
ДА0 |
0-40 мм |
≤ ± (0,05T+0,1) мм |
60 |
30×40×60 |
|
ДА1 |
0-70 мм |
90 |
35×35×140 |
|
|
ДА2 |
0-120 мм |
140 |
35х35х180 |
* В зависимости от параметров резьбы.
** В зависимости от однородности и характеристик материалов.
*** В зависимости от однородности и характеристик материалов.
Преобразователи для контроля параметров окружающей среды и условий нанесения покрытий
Преобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы).
|
Тип |
Диапазон измерения |
Основная погрешность измерения |
Мин. диаметр основания, Øн/Øв,мм |
Диаметр зоны измерения Øм,мм |
Габариты, мм |
|
ДВТР |
-10...+70 °С |
±2 °С |
|
|
Ø 50×138 |
|
ДВТР mini |
5–90% |
Ø 16,5×32 |
|||
|
КД |
-40...+85 °С |
±2 °С |
4/20 |
7 |
Ø 19×83 |
|
ДКУ |
-10…+70 °С |
≤ ± 2 °С |
4/20 |
7 |
|
|
-40...+85 (металл) |
|||||
|
5-90% влажность |
Преобразователи для измерения толщины покрытий внутри труб
Измерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов.
|
Тип |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам |
Мин. диаметр основания, Øн/Øв,мм |
|
ИД1-Т |
0-300 мкм |
<± (0,02T +2) мкм |
45 |
|
ИД1-Т25 |
27 |
||
|
ИД1-Т20 |
22 |
||
|
ИД2-Т |
0-3 мм |
<± (0,02T +0,01) мкм |
50 |
|
ИД3-Т |
0-6 мм |
<± (0,02T +0,02) мкм |
50 |
Измерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов.
|
Тип |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам |
Мин. диаметр основания, Øн/Øв,мм |
|
ПД0-Т |
0-500 мкм |
<± (0,02T +2) мкм |
26 |
|
ПД0-Т14 |
14 |
||
|
ПД1-Т |
0-2 мм |
<± (0,02T +0,01) мкм |
50 |
|
ПД2-Т |
0,15 мм |
<± (0,02T +0,01) мкм |
50 |
|
ПД2-Т45 |
45 |
Преобразователи специализированные
|
Тип |
Назначение |
Диапазон измерения толщин |
Основная погрешность измерения по диапазонам |
Габариты, мм |
|
ИД1 Резьбы |
Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях. |
0-300 мкм |
≤±(0.01-0.05T+3) мкм* |
Зависят от параметров резьбы |
|
ИД6 Экранный |
Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему. |
0-150 мм |
≤± (0,03Т+0,2) мм |
Приемник: Ø90х119 мм. |
|
Возбуждение: Ø35х160 мм |
||||
|
ИДх Мокрый слой |
Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий. |
0-0,3 мм |
≤± (0,01Т+3) мкм |
Ø 12х65 |
|
0-3 мм |
≤± (0,015Т+5) мкм |
Ø 15х65 |
||
|
0-6 мм |
≤± (0,015Т+7) мкм |
Ø 20х65 |
||
|
ИДх Высокотемпературный |
Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С). |
0-0,3 мм |
≤± (0,01Т+3) мкм |
Ø 25х60 |
|
0-3 мм |
≤± (0,015Т+5) мкм |
|||
|
0-6 мм |
≤± (0,015Т+7) мкм |
|||
|
ПД-РТИ |
Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия. |
0-2 мм |
≤± (0,02Т+2) мкм |
Ø 44х99 |
|
0-12 мм |
≤± (0,02Т+2) мкм |
|||
|
0-30 мм |
≤± (0,02Т+5) мкм |
|||
|
ПД1 Износостойкий |
Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях. |
0-2 мм |
≤± (0,01Т+1) мкм |
Ø 15х90 |
|
ФД-УКМ |
Измерение толщины изделий из углеродных композиционных материалов (УКМ). |
1-5 мм |
≤ ± (0,01-0,05T+0,1) мм** |
Ø 22×132 |
|
3-10 мм |
||||
|
7-15 мм |
||||
|
ПД-УКМ |
Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов. |
500 мкм |
≤ ± (0,01-0,05T+0,1) мм*** |
Ø 23×87 |
|
ИДх Подводный |
Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м. |
0-6 мм |
(0,015Т+3) мкм |
Ø 35х156 |
|
0-8 мм |
(0,015Т+5) мкм |
|||
|
0-10 мм |
(0,015Т+10) мкм |
- Сертификат RU.C.27.001.A № 51185, ГОСТ Р 51694
- Сертификат Республики Беларусь № 6866
- Свидетельство о типовом одобрении (Украина)
- ISO 2808
