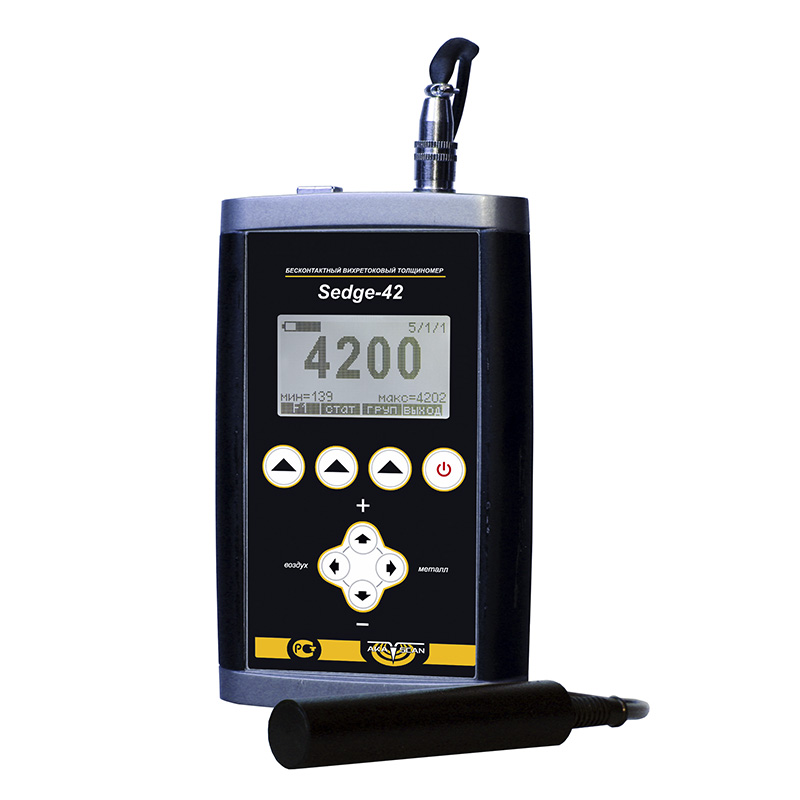

Бесконтактный вихретоковый толщиномер Sedge-42
Не требующий контакта со стенками вихретоковый толщиномер Sedge-42 способен измерить толщину материалов из неферромагнитных металлов с разрешающей способностью: от 1 до 2000 мкм. Такой прибор чаще всего используют в следующих сферах применения: авиакосмическое производство, судоремонт, кораблестроение и автомобилестроение. Также применим в сферах ЖКХ, в пищевой и химической промышленностях.
Вихретоковый толщиномер Sedge-42 – многофункциональный аппарат, дающий возможность провести полноценный и продуктивный анализ различных конструкций. Причем с опцией передачи полученных данных на компьютер. Данный продукт представляет собой электронный блок с преобразователем, то есть с устройством, предназначенным для возбуждения в объекте вихревых токов, исходящих от самого датчика. Стоит знать, что к нему можно подключать преобразователи разнообразного типа и, выбирая адаптер, надо учитывать характеристику электромагнитного поля материала. Прибор оснащен четким и крупным дисплеем с подсветкой для комфортной работы в плохо освещаемых зонах. Многие его функции можно настроить самостоятельно, по своему усмотрению. А еще инструмент обеспечивает стабильную повторяемость результатов при дискретности измерений в 1 мкм.
Аппарат надежный, имеет стойкий корпус из алюминия. Дополнительно к нему прикреплены резиновые накладки для большей защиты. Энергоснабжение осуществляется при помощи шести батареек типа АА или через аккумулятор. Размеры устройства составляют: 160х98х33 мм, а масса: четыреста грамм. Внутренняя память вихретокового толщиномера Sedge-42 позволяет сохранять до тридцати двух настроек, что обеспечивает оперативную и удобную работу с ним. Такой инструмент может работать беспрерывно двадцать пять часов, не требуя при этом дополнительной подзарядки. Отличный выбор, как для мастеров, так и для новичков.

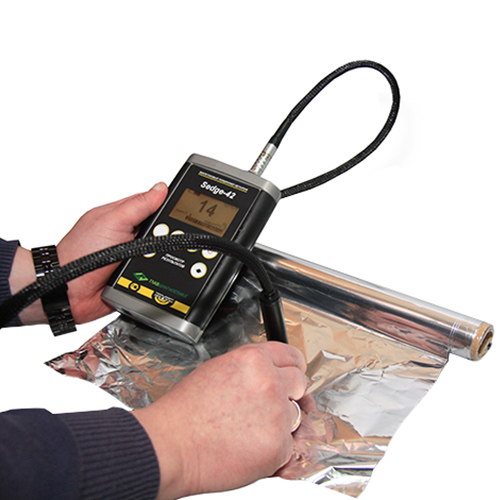

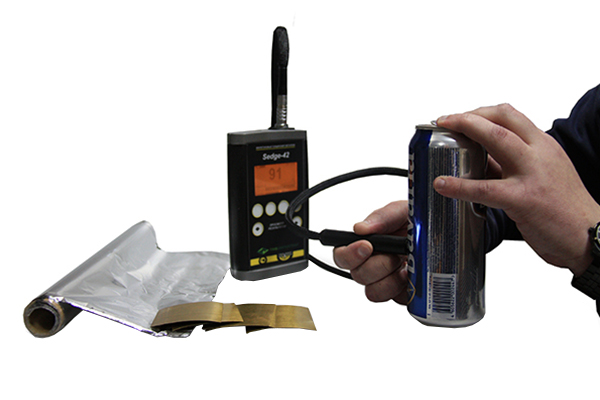

Бесконтактный вихретоковый толщиномер основного металла Sedge-42 - предназначен для измерения толщины изделий из неферромагнитных металлов в сверхмалом диапазоне толщин: от 1 до 2000 мкм.
Отличительные особенности:
-
дружественный интуитивный интерфейс с клавишами быстрого доступа;
-
возможность замены преобразователей без подстройки к электронному блоку;
-
полуавтоматическая калибровка (определение электропроводности) по заведомо известной толщине образца позволит оператору оперативно настроить прибор прямо на объекте;
-
заводская прошивка на основные типы металлов;
-
измерение толщины объекта под слоем (до 1500 мкм) любого диэлектрического покрытия;
-
возможность использования различных типов вихретоковых преобразователей, в т. ч. для решения нетиповых задач;
-
метод измерения бесконтактный - для проведения измерений не требуется наносить контактную смазку;
-
используемый вихретоковый преобразователь практически не подвержен износу, в отличие от преобразователей, используемых в ультразвуковом контроле;
-
прибор обеспечивает стабильную повторяемость результатов при дискретности измерений 1 мкм;
-
встроенная энергонезависимая память;
-
возможность создания и хранения до 32 настроек на работу с различными материалами;
-
легкий ударопрочный алюминиевый корпус оснащен резиновыми антипроскальзывающими накладками на боковых поверхностях;
-
питание прибора - 6 элементов типа АА, позволяет использовать как обычные батарейки, так и аккумуляторы, заряжающиеся непосредственно в приборе при помощи ЗУ;
-
большой графический дисплей 133 x 64 точки с подсветкой;
-
USB интерфейс для связи с ПК;
-
возможность измерения толщины металлического покрытия на металле, при условии, что оба металла неферромагнитные, а их электропроводности существенно отличаются (например: медное покрытие на титане);
-
функция определения причины неисправности по специальному коду - оператор может при нажатии комбинации клавиш самостоятельно выявить неисправный элемент толщиномера.
-
Sadge-42 - электронный блок вихретокового толщиномера с элементами питания (тип АА 6 шт.);
-
сумка для транспортировки Sadge;
-
вихретоковый преобразователь Sadge-1P;
-
компакт-диск с документацией и ПО;
-
кабель USB для подключения к ПК;
-
свидетельство о поверке;
-
комплект мер (опционально).
Параметры |
Значения |
Диапазон измеряемых толщин, мкм |
1-2000 |
Погрешность измерения не более, мкм |
3% |
Минимальный радиус кривизны выпуклой/вогнутой поверхности, мм |
15/50 |
Дискретность измерения толщины, мкм |
1 |
Диаметр минимальной зоны контроля, мм |
15 |
Диапазон настройки значения электропроводности, МСм/м |
1-60 |
Тип дисплея |
ЖК 133х64 точки |
Питание |
6 батарей или аккумуляторов типа АА / питание от сети 220 В |
Время непрерывной работы не менее, ч |
25 |
Габариты преобразователя, мм |
D15х80 |
Диапазон рабочих температур, °С |
-10...+40 |
Габаритные размеры электронного блока, мм |
160х98х33 |
Масса электронного блока, кг |
0,4 |
